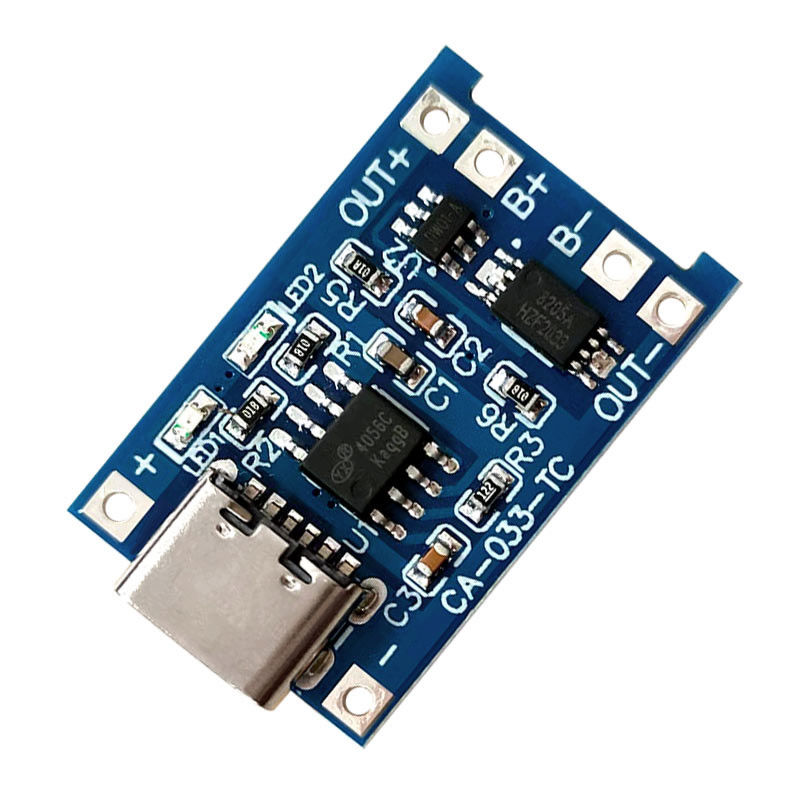

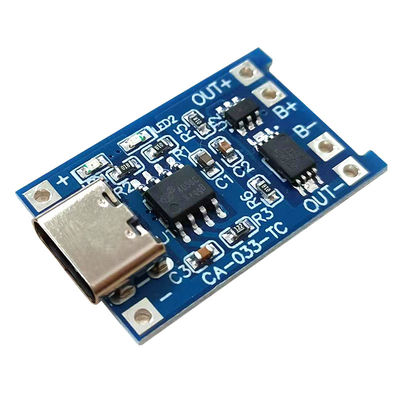

CA-033 USB 5V BMS बैटरी प्रोटेक्शन बोर्ड 2.8x1.7cm माइक्रो USB

सीए-033 माइक्रो टाइप-सी यूएसबी 5वी चार्जिंग बोर्ड सुरक्षा दोहरे कार्यों के साथ 1ए ली-आयन लिथियम बैटरी चार्जर मॉड्यूल 18650

उत्पाद वर्णन:

• इनपुट वोल्टेज: 5V
• चार्जिंग कट-ऑफ वोल्टेज: 4.2V ±1%
• अधिकतम चार्जिंग करंट: 1000mA
• बैटरी ओवरडिस्चार्ज सुरक्षा वोल्टेज: 2.5V
• बैटरी ओवरकरंट सुरक्षा करंट: 3A
• बोर्ड का आकार: 2.8* 1.7 सेमी

मॉड्यूल विशेषताएं और पैरामीटर:

इनपुट टर्मिनल में एक माइक्रो यूएसबी मदरबोर्ड है, जिसे सीधे लिथियम बैटरी को चार्ज करने के लिए इनपुट के रूप में उपयोग किया जा सकता है।
और अभी भी इनपुट वोल्टेज वायरिंग सोल्डर जोड़ों को बनाए रखें, बहुत सुविधाजनक DIY हो सकता है।

टिप्पणी:

  जब बैटरी पहली बार कनेक्ट होती है, तो OUT+ और OUT- के बीच कोई वोल्टेज आउटपुट नहीं हो सकता है।इस समय,
सुरक्षा सर्किट को 5V वोल्टेज चार्ज करके सक्रिय किया जा सकता है।यदि बैटरी B+B- से कनेक्ट है, तो सुरक्षा सर्किट को सक्रिय करने के लिए इसे चार्ज करने की भी आवश्यकता होती है।मोबाइल फ़ोन चार्जर को इनपुट के रूप में उपयोग करते समय, ध्यान दें कि चार्जर 1A या इससे अधिक आउटपुट देने में सक्षम होना चाहिए, अन्यथा यह सामान्य रूप से चार्ज नहीं हो पाएगा।

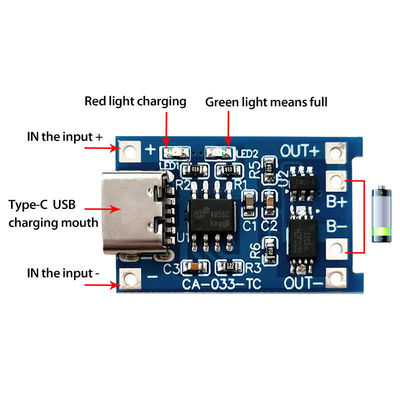

माइक्रो यूएसबी बेस और बिजली आपूर्ति इनपुट अंत के बगल में + - पैड, 5V वोल्टेज तक पहुंच।B+ लिथियम बैटरी के सकारात्मक इलेक्ट्रोड से जुड़ता है, और B- लिथियम बैटरी के नकारात्मक इलेक्ट्रोड से जुड़ता है।OUT+ और OUT- लोड से जुड़े होते हैं, जैसे मोबाइल बूस्टर प्लेट या अन्य लोड के सकारात्मक और नकारात्मक टर्मिनल।
