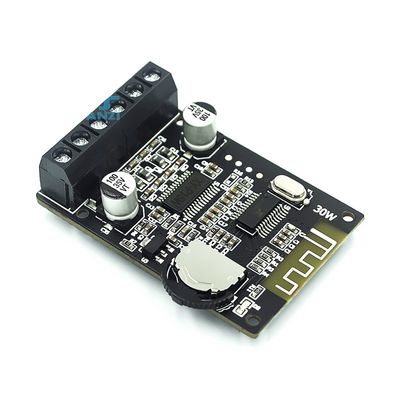

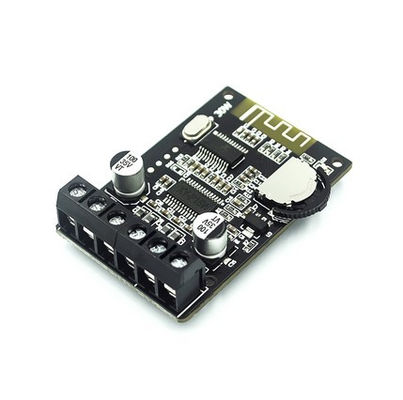

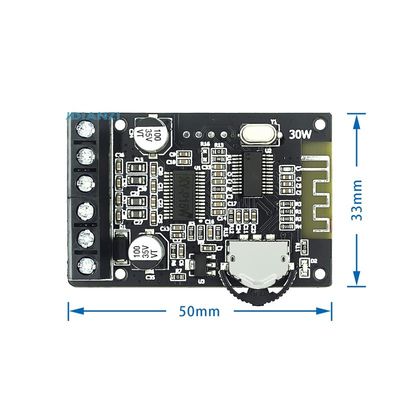

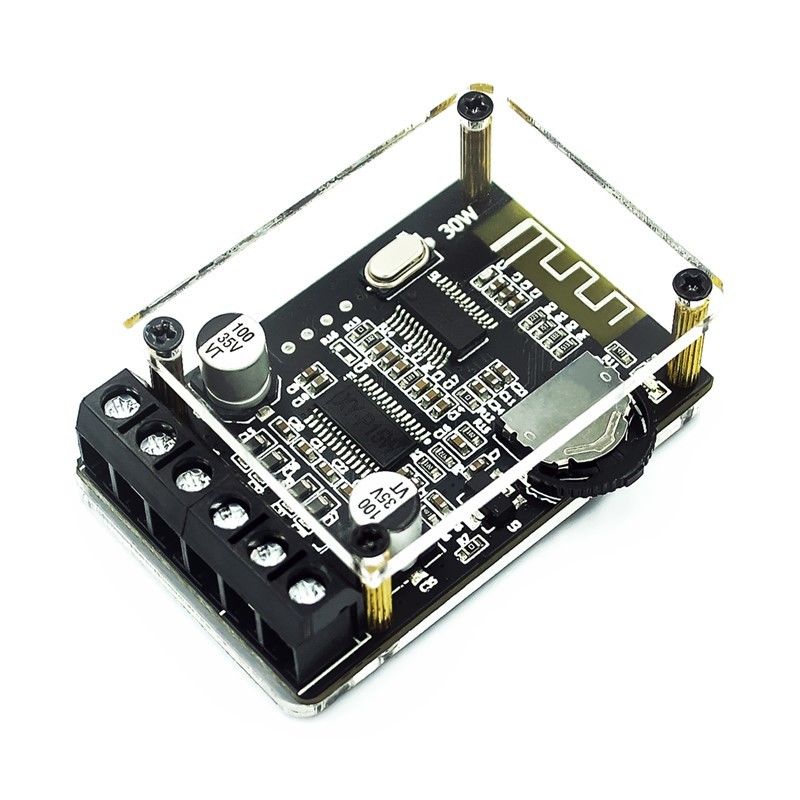

स्टीरियो ब्लूटूथ के साथ XY-P15W 10W 20W हाई पावर एम्पलीफायर बोर्ड

• उत्पाद का नाम: ब्लू-ओथ डिजिटल पावर एम्पलीफायर मॉड्यूल
• उत्पाद संख्या: XY-P15W
• ऑपरेटिंग वोल्टेज: DC: 8~24V
• ब्लू-ओथ संस्करण: 5.0
• ट्रांसमिशन दूरी: 15 मीटर (दृश्यमान और अबाधित)
• चैनलों की संख्या: दो-चैनल (स्टीरियो)
• आउटपुट पावर (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (हीट सिंक की आवश्यकता है)
• एडाप्टर स्पीकर (30W~150W)
• 4 ओम (8~12V बिजली की आपूर्ति)
• 8 ओम (8~24V बिजली की आपूर्ति)
• 16 ओम (8~24V बिजली की आपूर्ति)
• मॉड्यूल सुरक्षा तंत्र
• पावर रिवर्स पोलरिटी सुरक्षा
• शॉर्ट सर्किट सुरक्षा
• स्व-पुनर्प्राप्ति ज़्यादा गरम संरक्षण

टिप्पणी:

मॉड्यूल के प्रदर्शन को बेहतर बनाने के लिए, 20W * 2 से अधिक के अनुप्रयोग परिदृश्य में पावर एम्पलीफायर चिप में हीट सिंक जोड़ने की सिफारिश की जाती है।

निर्देश

• बिजली चालू होने के बाद, नीला संकेतक तेजी से चमकता है और ब्लू-ओथ मोड में प्रवेश करता है;

• "प्रॉम्प्ट टोन" प्रसारित होने के बाद, यह युग्मन मोड में प्रवेश करता है और युग्मन की प्रतीक्षा करता है;

• मोबाइल फोन ब्लू-टूथ "XY-P15W" (पावर एम्पलीफायर बोर्ड का नाम) खोजता है, "XY-P15W" कनेक्ट पर क्लिक करें, कनेक्शन सफल होने के बाद, "प्रॉम्प्ट टोन" बजाया जाएगा, और संकेतक लाइट लंबे समय तक चालू रहेगा, और मोबाइल फ़ोन संगीत चलाया जा सकता है।

• जब संगीत बज रहा हो, तो सूचक प्रकाश धीरे-धीरे चमकेगा;ब्लू-टूथ डिस्कनेक्ट होने के बाद, पावर एम्पलीफायर बोर्ड अगली जोड़ी के लिए तैयार है, "प्रॉम्प्ट टोन" बजाया जाएगा और फिर जोड़ी मोड में प्रवेश करने के लिए जोड़ी की प्रतीक्षा की जा रही है।कनेक्शन नीचे दिखाए अनुसार है

उपयोग के लिए सावधानियां:

• जहां तक ​​संभव हो वाईफ़ाई सिग्नल (राउटर) से दूर पावर एम्पलीफायर बोर्ड का उपयोग करें

• अनुशंसित बिजली आपूर्ति वोल्टेज DC 8~24V है।यदि यह 26V से अधिक है, तो चिप जल जाएगी।

• 4Ω स्पीकर से कनेक्ट होने पर बिजली की आपूर्ति 12V से अधिक नहीं होती है, और 8Ω स्पीकर से कनेक्ट होने पर बिजली की आपूर्ति 24V से अधिक नहीं होती है

• विद्युत आपूर्ति धारा 2A से अधिक होने की अनुशंसा की जाती है।

• मॉड्यूल की कार्यशील शक्ति 20W*2 से अधिक है, और एक हीट सिंक जोड़ने की आवश्यकता है।

• स्पीकर केबल बहुत लंबा नहीं होना चाहिए, और सुनिश्चित करें कि यह 1 मीटर के भीतर उपयुक्त हो।

• इलेक्ट्रोस्टैटिक सुरक्षा पर ध्यान दें.पावर एम्पलीफायर बोर्ड को छूने से पहले, आपको स्थैतिक बिजली द्वारा चिप के टूटने से बचने के लिए अपने हाथों पर स्थैतिक बिजली जारी करनी होगी।ब्लू-ओथ चिप स्थैतिक बिजली के प्रति अधिक संवेदनशील है।

• स्पीकर को ज़्यादा गरम होने और जलने से बचाने के लिए स्पीकर की रेटेड पावर को 30W और उससे अधिक पर अनुकूलित करने की अनुशंसा की जाती है।
