बुकशेल्फ़ स्पीकर के लिए TDA7297 एम्पलीफायर ऑडियो मॉड्यूल 15W+15W डबल चैनल

• आउटपुट पावर: 15W+15W
• चैनल प्रकार: 2.0 स्टीरियो
• पावर इनपुट: DC 8-18V/2000mA
• आवृत्ति प्रतिक्रिया: 20Hz-20 KHZ

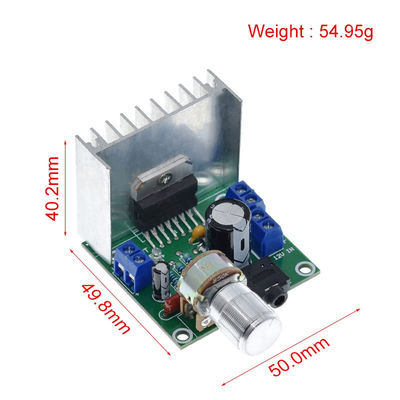

• लंबाई: 52x चौड़ाई: 48x ऊंचाई: 40 मिमी।
• वज़न: 55 ग्राम
• मैचिंग स्पीकर: 4-8Ω10-80W3-8 इंच स्पीकर
• आवेदन का दायरा: बुकशेल्फ़ स्पीकर, सीआरटी टीवी, रेडियो, छोटे पावर प्लेयर, आदि

उपयोग के लिए निर्देश:

• साउंड बॉक्स कनेक्ट करेंस्पीकर तार के एक छोर पर दो तारों को पावर एम्पलीफायर बोर्ड के ऑडियो आउटपुट पोर्ट से कनेक्ट करें।बायां चैनल स्पीकर पावर एम्पलीफायर बोर्ड के LOUT पोर्ट से जुड़ा है, और दायां चैनल स्पीकर पावर एम्पलीफायर बोर्ड के ROUT पोर्ट से जुड़ा है।सकारात्मक ध्रुव से जुड़ा है + नकारात्मक ध्रुव से जुड़ा है
• ऑडियो स्रोत कनेक्ट करेंएक छोर पर 3.5 मिमी स्टीरियो हेडफोन प्लग के साथ एक ऑडियो केबल का उपयोग करके, पावर एम्पलीफायर बोर्ड पर 3.5 स्टीरियो हेडफोन सॉकेट में प्लग करें और ऑडियो केबल प्लग के दूसरे छोर को ऑडियो स्रोत (जैसे कंप्यूटर, मोबाइल फोन, एमपी 3) से कनेक्ट करें। डीवीडी)
• बिजली की आपूर्ति कनेक्ट करें①.पावर एडॉप्टर कनेक्ट करें 12V2A या इससे ऊपर के DC आउटपुट वाले पावर एडॉप्टर का उपयोग करें।आउटपुट लाइन को पावर एम्पलीफायर बोर्ड के 12V पोर्ट से कनेक्ट करें, पॉजिटिव टर्मिनल को + पोर्ट से और नेगेटिव टर्मिनल को - पोर्ट से कनेक्ट करें।
• ट्रांसफार्मर कनेक्ट करेंAC 12V2A और इससे अधिक आउटपुट वाले ट्रांसफार्मर का उपयोग करें।ट्रांसफार्मर के दो आउटपुट तारों को पावर एम्पलीफायर बोर्ड के 12V पोर्ट से कनेक्ट करें।चूंकि ट्रांसफार्मर एसी पावर आउटपुट करता है, इसलिए कोई सकारात्मक या नकारात्मक ध्रुव नहीं है।

संगीत बजाना:

बिजली की आपूर्ति में प्लग करें, पावर एम्पलीफायर बोर्ड कार्यशील स्थिति में प्रवेश करेगा, नीली रोशनी पावर संकेतक लाइट;आप वॉल्यूम नॉब को अपनी पसंद के अनुसार समायोजित कर सकते हैं।

उत्पाद विवरण:

• पोस्ट-स्टेज पावर एम्पलीफायर के लिए प्रचुर ऊर्जा प्रदान करने के लिए बिजली आपूर्ति में 2200uf फ़िल्टर कैपेसिटर को अपनाया जाता है, ताकि बड़ी गतिशील स्थितियों में पावर एम्पलीफायर की ध्वनि नरम न हो।बास शक्तिशाली है, मध्य स्पष्ट रूप से सुंदर है, तिगुना स्पष्ट और सुंदर है!
• बीटीएल आउटपुट सर्किट मूल एसटी के टीडीए7297 पावर एम्पलीफायर एकीकृत ब्लॉक से बना है, जिसमें मजबूत शक्ति है!6 "बुकशेल्फ़ स्पीकर को धकेलना आसान है, ध्वनि गर्म और भरी हुई है, वापस लेने में आसान है, 2-6" छोटे स्पीकर और बुकशेल्फ़ स्पीकर के लिए बिल्कुल सही है।3-30W को संभाला जा सकता है।
• ब्लू एलईडी पावर संकेतक, बिजली आपूर्ति स्थिति की वास्तविक समय की निगरानी।
• ऑडियो इनपुट 3.5 मिमी यूनिवर्सल स्टीरियो सॉकेट को अपनाता है।जब तक उपयोगकर्ता डबल-एंडेड 3.5 प्लग लाइन का उपयोग करते हैं, तब तक वे आसानी से मोबाइल फोन, कंप्यूटर, एमपी3, आईपैड और अन्य टर्मिनल डिवाइस से कनेक्ट हो सकते हैं।
• पावर इनपुट और ऑडियो आउटपुट सभी वायरिंग ब्लॉक का उपयोग करते हैं, जब तक स्क्रूड्राइवर ऊपर के स्क्रू को ढीला कर देता है, और फिर तार को तार में प्लग कर देता है, और फिर वायरिंग को पूरा करने के लिए स्क्रू को कस देता है, टांका लगाने वाले लोहे की आवश्यकता नहीं होती है जिसे आसानी से पूरा किया जा सकता है।
