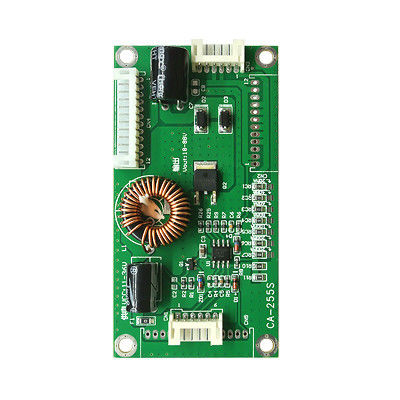

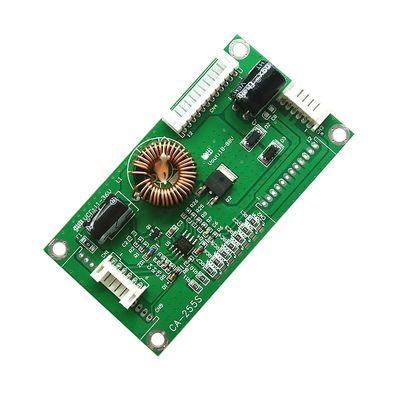

CA255S एलईडी ड्राइवर बोर्ड यूनिवर्सल 10-48 इंच टीवी एलईडी निरंतर धारा बोर्ड

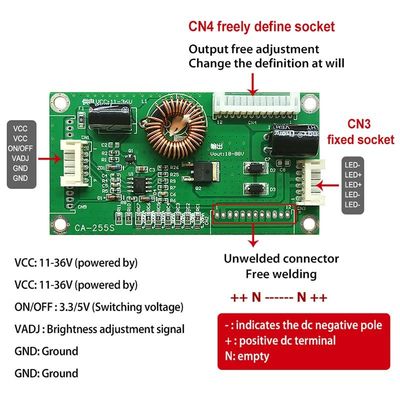

आउटपुट दो प्रकार के सॉकेट परिचयः
CN4 for the free definition of the socket free definition of the foot refers to the pin in the design of the socket pin to do hanging treatment and in each pin design of the connection of the positive and negative electrode solder joint.
इसलिए, उपयोगकर्ता अपनी वास्तविक आवश्यकताओं के अनुसार रखरखाव के लिए सॉकेट परिभाषा को समायोजित कर सकते हैं।

CN3 को एक स्थिर सॉकेट के रूप में परिभाषित किया गया हैः
फिक्स्ड डेफिनिशन सॉकेट का अर्थ है कि आउटपुट डेफिनिशन पिन स्थिर है।

CN4 सही तरीके से खोलने के लिए परिभाषित करने के लिए स्वतंत्र हैः
तथाकथित मुक्त परिभाषा पैर का अर्थ है कि पिन को सकारात्मक और नकारात्मक इलेक्ट्रोड मिलाप जोड़ को जोड़ने के लिए डिज़ाइन किया गया है।उपयोगकर्ता उपयोग में सीधे छोटे वेल्डिंग जोड़ों द्वारा रखरखाव की जरूरतों की परिभाषा को पूरा कर सकते हैं.

1. डिफ़ॉल्ट 300mA वर्तमान आउटपुट।

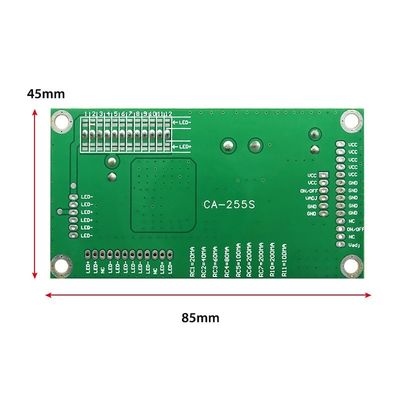

2. आइटम का आकारः 85x45 मिमी
3. इनपुट वोल्टेज 10V-36V के बीच हो सकता है;
4. 18-88V (अनुकूली) के बीच आउटपुट वोल्टेज,
5. आउटपुट करंटः 20-1000MA मुक्त समायोजन (वर्तमान विनियमन विधि के साथ) ।
6. वीसीसी: बिजली आपूर्ति, इनपुट वोल्टेज 11v-36v डीसी
7. ON/OFF: स्विचिंग सिग्नल। इनपुट वोल्टेज 2.5v से 5v तक होता है
8. एडीजे: बैकलाइट सिग्नल, चमक समायोजन.
9. जीएनडी: जमीनी
