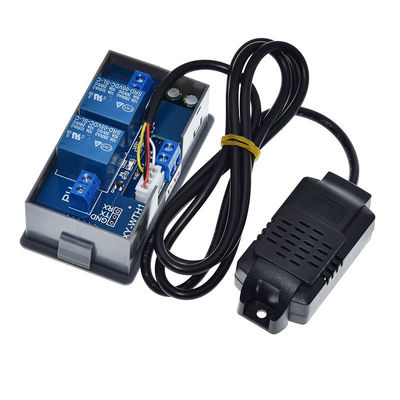

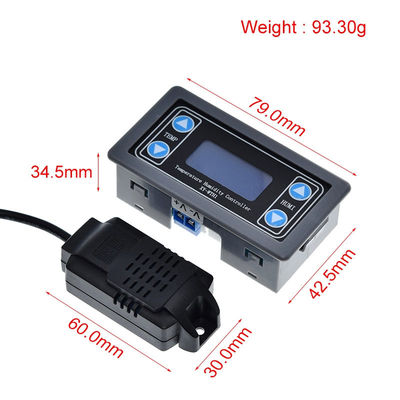

10A डिजिटल तापमान आर्द्रता नियंत्रक SHT20 DC 6V-30V उच्च परिशुद्धता

XY-WTH1 तापमान और आर्द्रता नियंत्रण मॉड्यूल उच्च परिशुद्धता डिजिटल डिस्प्लेवर्ड डबल आउटपुट स्वचालित निरंतर तापमान और आर्द्रता नियंत्रण पैनल उत्पाद औद्योगिक-ग्रेड चिप, उच्च परिशुद्धता SHT20 तापमान और आर्द्रता सेंसर को गोद लेता है।

समारोह
उत्पाद विशेषताएँ वर्गीकरण के दो मुख्य प्रकार हैं: तापमान और आर्द्रता के कार्य;
तापमान के कार्य इस प्रकार हैं
1. कार्य मोड की स्वचालित पहचान:
सिस्टम स्टार्ट/स्टॉप तापमान के अनुसार स्वचालित रूप से कार्य मोड की पहचान करता है
तापमान प्रारंभ करें > तापमान रोकें, शीतलन मोड 'सी'
प्रारंभ तापमान < स्टॉप तापमान, हीटिंग मोड 'एच

2. कूलिंग मोड:
जब तापमान 2 प्रारंभ तापमान, रिले चालन, लाल एलईडी ऑन, प्रशीतन उपकरण काम करना शुरू करते हैं,
जब तापमान बंद हो जाता है, तो रिले डिस्कनेक्ट हो जाता है, लाल एलईडी बंद हो जाती है, प्रशीतन उपकरण काम करना बंद कर देते हैं;

3. हीटिंग मोड:
जब तापमान शुरू होता है तो तापमान, रिले चालन, लाल एलईडी ऑन, हीटिंग उपकरण काम करना शुरू कर देते हैं;
जब तापमान 2 तापमान बंद कर देता है, रिले डिस्कनेक्ट हो जाता है, लाल एलईडी बंद हो जाती है, हीटिंग उपकरण काम करना बंद कर देते हैं;

4. तापमान सुधार फ़ंक्शन OFE(-10.0~10℃):
सिस्टम लंबे समय से काम कर रहा है और पक्षपाती हो सकता है, इस फ़ंक्शन सुधार के माध्यम से, वास्तविक तापमान = मापने का तापमान + अंशांकन मान

स्टार्ट/स्टॉप तापमान कैसे सेट करें:
1. रनिंग इंटरफ़ेस में, स्टार्ट तापमान सेटिंग इंटरफ़ेस में 'TM+' कुंजी को 3 सेकंड से अधिक देर तक दबाएं, इसे संशोधित करने के लिए TM+ TM- कुंजी द्वारा संशोधित किया जा सकता है।6s स्वचालित निकास और सहेजने की प्रतीक्षा कर रहा है,
2. रनिंग इंटरफ़ेस में, स्टॉप टेम्परेचर सेटिंग्स इंटरफ़ेस में 'TM-' कुंजी को 3 सेकंड से अधिक देर तक दबाएं, TM + TM- कुंजी द्वारा संशोधित किया जा सकता है, मापदंडों के बाद संशोधित किया जा सकता है, 6s स्वचालित निकास और सहेजने की प्रतीक्षा की जा सकती है;

आर्द्रता कार्य इस प्रकार है

1. कार्य मोड की स्वचालित पहचान:
सिस्टम स्वचालित रूप से स्टार्ट/स्टॉप आर्द्रता के अनुसार, कार्य मोड की पहचान करता है: आर्द्रता प्रारंभ करें> आर्द्रता रोकें, निरार्द्रीकरण मोड 'डी'
आर्द्रता प्रारंभ करें <आर्द्रता रोकें, आर्द्रीकरण मोड 'ई!

2. निरार्द्रीकरण मोड:
जब आर्द्रता> आर्द्रता शुरू होती है, रिले चालन, हरा एलईडी ऑन, निरार्द्रीकरण उपकरण काम करना शुरू करते हैं;
जब आर्द्रता आर्द्रता बंद कर देती है, तो रिले डिस्कनेक्ट हो जाता है, हरा बंद हो जाता है, निरार्द्रीकरण उपकरण काम करना बंद कर देते हैं;

3. आर्द्रीकरण मोड:
जब आर्द्रता शुरू होती है तो आर्द्रता, रिले चालन, हरा एलईडी ऑन, आर्द्रीकरण उपकरण काम करना शुरू कर देते हैं;
4. आर्द्रीकरण सुधार फ़ंक्शन आरएच (-10.0~10%)
सिस्टम लंबे समय से काम कर रहा है और पक्षपाती हो सकता है, इस फ़ंक्शन सुधार के माध्यम से, वास्तविक आर्द्रता = आर्द्रता माप + अंशांकन मान:

स्टार्ट/स्टॉप ह्यूमिडिटी कैसे सेट करें:
1. रनिंग इंटरफ़ेस में, स्टार्ट ह्यूमिडिटी सेटिंग्स इंटरफ़ेस में 'आरएच+' कुंजी को 3 सेकंड से अधिक देर तक दबाएं, संशोधित करने के लिए आरएच + आरएच - कुंजी द्वारा संशोधित किया जा सकता है।6s स्वचालित निकास और सहेजने की प्रतीक्षा कर रहा है,
2. रनिंग इंटरफ़ेस में, 'आरएच-' कुंजी को 3 सेकंड से अधिक देर तक दबाएं, स्टॉप ह्यूमिडिटी सेटिंग्स इंटरफ़ेस में, आरएच + आरएच- कुंजी द्वारा संशोधित किया जा सकता है, पैरामीटर्स के बाद संशोधित किया जा सकता है, 6s स्वचालित निकास और सेव की प्रतीक्षा की जा सकती है।

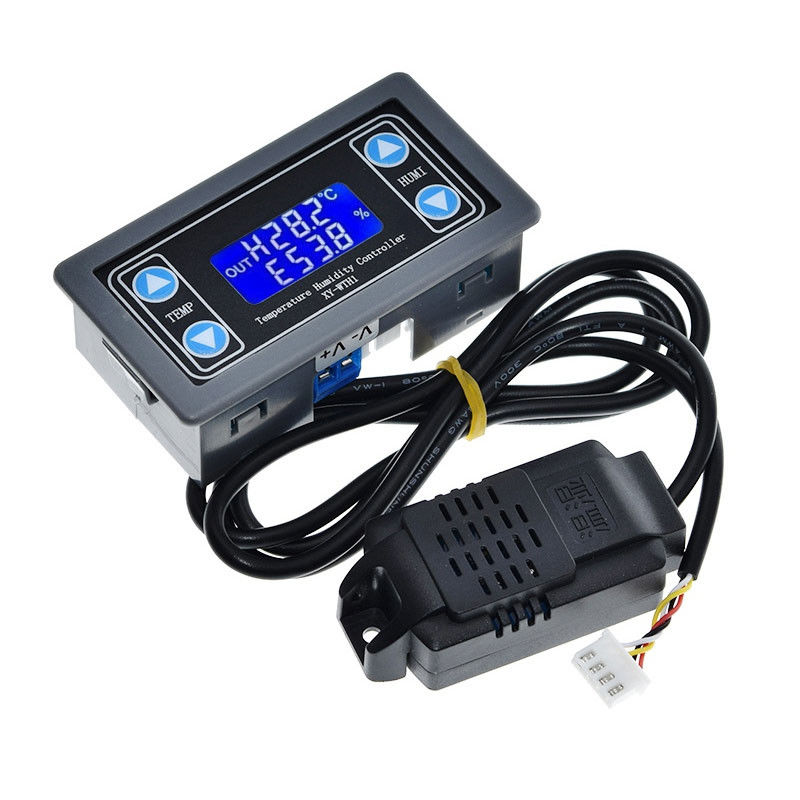

रनिंग इंटरफ़ेस विवरण:
कार्य मोड से पता चलता है कि वर्तमान मोड ("एच/सी", ई/डी") तापमान/आर्द्रता के सामने सिंक्रनाइज़ किया जाएगा, जब तापमान/आर्द्रता और स्टॉप तापमान/आर्द्रता की सेटिंग पूरी हो जाएगी।
किसी भी रिले चालन, इंटरफ़ेस डिस्प्ले के ऊपरी-बाएँ कोने "बाहर", यदि तापमान रिले चालन, चमकती प्रदर्शन तापमान कार्य मोड "एच/सी अनुस्मारक दिखाने के लिए; यदि आर्द्रता रिले चालन, तो चमकती प्रदर्शन आर्द्रता कार्य मोड "ई/डी ", एक अनुस्मारक के रूप में;

रिले को सक्षम/अक्षम कैसे करें:
रनिंग इंटरफ़ेस में, 'टीएम-कुंजी' को छोटा दबाएं, तापमान रिले को सक्षम/अक्षम करें (चालू: सक्षम बंद: अक्षम करें), वापस रनिंग इंटरफ़ेस पर, यदि तापमान रिले अक्षम है, तो तापमान प्रतीक '' याद दिलाने के लिए चमकता है।
रनिंग इंटरफ़ेस में, 'आरएच-' कुंजी को संक्षिप्त रूप से दबाएं, ह्यूमिडिटी रिले को सक्षम/अक्षम करें (चालू: सक्षम बंद: अक्षम करें), रनिंग इंटरफ़ेस पर वापस जाएं, यदि ह्यूमिडिटी रिले अक्षम है, तो ह्यूमिडिटी प्रतीक %' एक अनुस्मारक के रूप में चमकता है .
सीरियल नियंत्रण (टीटीएल स्तर)
बॉड दर:9600बीपीएस डेटा बिट्स:8
स्टॉप बिट्स :1crc :कोई नहीं
प्रवाह नियंत्रण: कोई नहीं
सीएमडी विवरण
प्रारंभ करें डेटा अपलोड प्रारंभ करें
रोकें डेटा अपलोड रोकें
पढ़ें परम सेटिंग पढ़ें
टी:ऑन तापमान रिले सक्षम करें
टी:ऑफ़ तापमान रिले अक्षम
H:ON आर्द्रता रिले सक्षम करें
एच:ऑफ आर्द्रता रिले अक्षम
TS:XX.X सेट प्रारंभ तापमान (-20.0~60.0)
टीपी:XX.X सेट स्टॉप तापमान (-20.0~60.0)
HS:XX.X सेट प्रारंभ आर्द्रता (00.0~100.0)
HP:XX.X सेट स्टॉप आर्द्रता(00.0~100.0)
TC:XX.X सेट तापमान अंशांकन (-10.0~10.0)
HC:XX.X सेट आर्द्रता अंशांकन (-10.0~10.0)

तापमान और आर्द्रता डेटा अपलोड प्रारूप विवरण:
तापमान प्रारूप: ऑपरेटिंग मोड (एच/सी), तापमान मान, तापमान रिले स्थिति;

आर्द्रता प्रारूप: ऑपरेटिंग मोड (ई/डी), आर्द्रता मान, आर्द्रता रिले स्थिति;

एच,20.5°,सीएल: हीटिंग ऑपरेटिंग मोड, 20.5 डिग्री का वर्तमान तापमान। तापमान रिले वियोग स्थिति,
डी, 50.4%, ओपी: निरार्द्रीकरण कार्य मोड, वर्तमान आर्द्रता 50.4%, आर्द्रता रिले कनेक्शन;
