उत्पाद विवरण:
|
| मॉडल: | CA-3166 | ब्रांड: | creatall |
|---|---|---|---|
| आउटपुट शक्ति: | 2*50W+100W | इनपुट वोल्टेज: दोहरी डीसी बिजली की आपूर्ति: | डीसी 12 ~ 24 वी |
| बाएँ और दाएँ चैनल स्पीकर: | 4~8ओम | आवृत्ति प्रतिक्रिया रेंज: | 20Hz-20KHz |
| सबवूफर स्पीकर प्रतिबाधा: | 2-8 ओम | ऑडियो इनपुट संवेदनशीलता: | 600-800mV |
| ब्लूटूथ प्राप्त करने की दूरी: | > 8 मीटर (मीटर) | ||
| प्रमुखता देना: | सबवूफर एम्पलीफायर ऑडियो बोर्ड,TPA3116 एम्पलीफायर ऑडियो बोर्ड |
||
विशेषताः

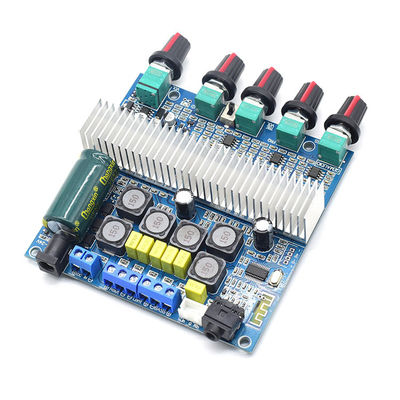

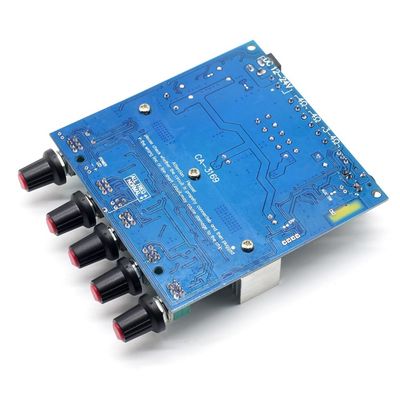

1.यह एक DC संचालित 12-24V बिजली की आपूर्ति है, TI के TPA3116D2 उच्च प्रदर्शन डिजिटल शक्ति एम्पलीफायर चिप का उपयोग कर के रूप में कोर, एक करने के लिए समानांतर पुल बास चैनल शक्ति एम्पलीफिकेशन उत्पादन,एक करने के लिए बाएं और दाएं चैनल शक्ति प्रवर्धन उत्पादन. 100W (बास चैनल) + 50W (बाएं चैनल) + 50W (दाएं चैनल) तीन-चैनल आउटपुट का समर्थन करता है।
2. ब्लूटूथ संस्करण एम्पलीफायर के साथ। ब्लूटूथ 5.0 ऑडियो रिसेप्शन का समर्थन, बाहरी ऑडियो इनपुट इंटरफ़ेस, प्रीएम्पलीफायर के साथ, बास क्रॉसओवर प्रोसेसिंग; बास वॉल्यूम, बास आवृत्ति,बाएं और दाएं चैनल का आयतन, ट्रिबल, फ़ंक्शन कंट्रोल स्विच / कुल वॉल्यूम, 5 समायोजन पोटेंशियोमीटर।
3.वाइड काम कर वोल्टेज, ऊर्जा की बचत डिजाइन, दक्षता 90% तक. आप एक अच्छा प्रदर्शन स्विचिंग बिजली की आपूर्ति, लैपटॉप स्विचिंग बिजली की आपूर्ति का उपयोग कर सकते हैं, आप भी एक चार्जिंग बोतल का उपयोग कर सकते हैं,या कार बिजली की आपूर्ति, आदि...
4.बोर्ड एक तैयार बोर्ड है कि मिलाप और परीक्षण किया गया है. चित्र के अनुसार स्पीकर बॉक्स कनेक्ट, उपयुक्त बिजली की आपूर्ति कनेक्ट, खेलने के लिए ब्लूटूथ ऑडियो डिवाइस से कनेक्ट,या ध्वनि स्रोत इनपुट को सही ढंग से कनेक्ट करें।
5. सबवूफर कट-ऑफ आवृत्तिः 26-160 हर्ट्ज
उत्पाद के मुख्य मापदंडः
आकार (L * W * H): 101 x 100 x 25m m, पॉटेंशियोमीटर और सॉकेट प्रोजेक्शन को छोड़कर
ऑपरेटिंग वोल्टेज रेंजः DC 12-25V (वर्तमान 3-4A, या 19-24V / 4-5A, जैसे उच्च शक्ति आवश्यकताएं 20-24V / 8-9A से ऊपर), DC24V 4A आपूर्ति शक्ति की सिफारिश करते हैं।
ध्यान दें कि DC नो लोड वोल्टेज 25.5V से अधिक नहीं होना चाहिए।
ब्लूटूथ प्राप्त करने की दूरीः> 8 मीटर
ऑडियो इनपुट संवेदनशीलताः 600-800mV
आवृत्ति प्रतिक्रिया रेंजः 20Hz-20KHz
स्पीकर प्रतिबाधाः
बाएँ और दाएँ चैनल के स्पीकरः 4-8 ओम
सबवूफर स्पीकर प्रतिबाधाः 2-8 ओम
नोटः
आउटपुट शक्ति आपूर्ति वोल्टेज/वर्तमान, स्पीकर प्रतिबाधा, और ऑडियो इनपुट के आकार से संबंधित है। जब बिजली आपूर्ति वोल्टेज/वर्तमान पर्याप्त है,आम तौर पर बिजली की आपूर्ति वोल्टेज अधिक है और सापेक्ष उत्पादन शक्ति बड़ा किया जा सकता है. विभिन्न प्रतिबाधाओं वाले स्पीकर में अलग-अलग आउटपुट शक्तियां होती हैं। आमतौर पर, स्पीकर प्रतिबाधा छोटी होती है और शक्ति प्राप्त करना आसान होता है।
फ़ंक्शन स्विच उपयोग के लिए निर्देशः--- केवल ब्लूटूथ संस्करण एम्पलीफायर के लिए
1. डिफ़ॉल्ट ब्लूटूथ मोड पर पावर प्लग करें
2. ब्लूटूथ डिस्कनेक्ट, लंबे समय प्रेस स्विच ऑडियो इनपुट मोड पर स्विच कर सकते हैं
3. ब्लूटूथ प्ले स्थिति, रोक / प्ले करने के लिए संक्षिप्त प्रेस स्विच
हो सकता है आप भी मामले के साथ TPA3116 सबवूफर एम्पलीफायर चाहते हैं

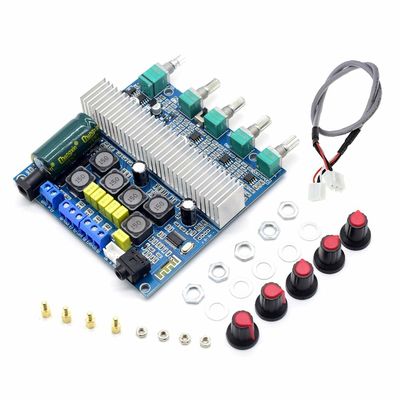

पैकेज में शामिल हैंः
1 पीसी TPA3116 पावर एम्पलीफायर
उत्पाद प्रश्न
1. एम्पलीफायर बोर्ड का उपयोग के दौरान वर्तमान ध्वनि और शोर है
हमारे अधिकांश एम्पलीफायर बोर्ड डीसी बिजली की आपूर्ति का उपयोग करते हैं। बोर्ड स्वयं वर्तमान ध्वनि और शोर का उत्पादन नहीं करता है।
वर्तमान ध्वनिक शोर के मुख्य कारण हैंः
ए, इस्तेमाल किया गया पावर सप्लाई फिल्टर अच्छा नहीं है; वर्तमान ध्वनि पावर या ऑडियो इनपुट द्वारा गलत इनपुट के कारण होती है।
बी, इनपुट सिग्नल की गुणवत्ता खराब है; इनपुट से जुड़े डिवाइस का आउटपुट अनुचित है, और शोर ऑडियो स्रोत के असामान्य इनपुट के कारण होता है।
सी, इनपुट केबल खराब गुणवत्ता का है; लाइन खराब कनेक्शन में है; वायरिंग क्षतिग्रस्त है; वायरिंग निलंबित है
डी, इनपुट कनेक्शन में अन्य प्लेबैक डिवाइस होते हैं, और कुछ डिवाइस शोर पैदा करने के लिए बिजली की आपूर्ति साझा करते हैं।
2कोई ध्वनि आउटपुट, एक चैनल में कोई ध्वनि नहीं?
ए, स्पीकर टूटा हुआ है, या स्पीकर केबल ठीक से नहीं जुड़ा है।
बी, इनपुट केबल अच्छी तरह से कनेक्ट नहीं है; वायरिंग क्षतिग्रस्त है; इनपुट से जुड़े डिवाइस का आउटपुट गलत है।
3. जोर से चालू होने पर वॉल्यूम टूटा और तोड़ने की आवाज?
ए, बिजली इनपुट अपर्याप्त है, पहले की पुष्टि के तार सही है, और आपूर्ति करंट पर्याप्त है,
बी, स्पीकर में ही खराब प्रदर्शन या क्षति है, और स्पीकर की शक्ति बहुत छोटी या बहुत बड़ी है।
सी, बाएं और दाएं चैनल स्पीकर (+) (-) आउटपुट स्वतंत्र हैं, एक दूसरे से जुड़े नहीं जा सकते
4. स्पीकर टूटी ध्वनि जब सबवूफर एम्पलीफायर वॉल्यूम जोर से बदल जाता है?
ए, बिजली इनपुट अपर्याप्त है, पहले पुष्टि के तार सही है, आपूर्ति करंट पर्याप्त है
बी, यदि स्पीकर की शक्ति बहुत बड़ी या बहुत छोटी है, या स्पीकर का बास प्रदर्शन खराब है; स्पीकर बॉक्स की संरचना; ये असामान्यताएं ब्रेक का कारण बनेंगी।
5.वॉल्यूम शक्ति पर्याप्त नहीं है?
बिजली और बिजली की आपूर्ति वोल्टेज, ध्वनि स्रोत संकेत का आयाम, स्पीकर प्रतिबाधा का आकार सभी संबंधित हैं, किसी भी प्रकार की कमी शक्ति को प्रभावित करेगा
6क्या एम्पलीफायर जल जाएगा?
ए, बिजली की आपूर्ति के सकारात्मक और नकारात्मक ध्रुव विपरीत जुड़े हुए हैं; बिजली की आपूर्ति वोल्टेज बोर्ड की सीमा परिचालन वोल्टेज से अधिक, बहुत अधिक है
B. यदि बोर्ड को DC पावर सप्लाई की आवश्यकता है, तो इसे AC ट्रांसफार्मर पावर सप्लाई को सीधे कनेक्ट करने की अनुमति नहीं है (इसका उपयोग करने से पहले इसे DC पावर में सुधार और परिवर्तित किया जा सकता है)
C. यह सुनिश्चित करने के लिए कि वायरिंग सही है, फिर बिजली की आपूर्ति से कनेक्ट करें। गलत लाइन कनेक्ट या शॉर्ट सर्किट दोनों ही प्रमुख भागों को नुकसान पहुंचाएंगे।
