TDA7297 12V डबल चैनल पावर एम्पलीफायर ऑडियो बोर्ड
ऑडियो और शोर-मुक्त डिज़ाइन के साथ कस्टम डेवलपमेंट मॉड्यूल XH-A271 15W+15W डबल चैनल पावर एम्पलीफायर मॉड्यूल ऑडियो एम्पलीफायर मॉड्यूल TDA7297 का समर्थन करें।
उत्पाद विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| बिजली उत्पादन |
15W+15W |
| चैनल प्रकार |
2.0 स्टीरियो |
| पावर इनपुट |
डीसी 8-18V/2000mA |
| आवृत्ति प्रतिक्रिया |
20Hz-20 KHz |

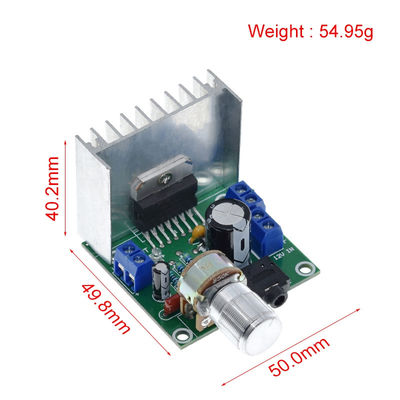

| DIMENSIONS |
52×48×40मिमी |
| वज़न |
55 ग्राम |
| मिलान वक्ता |
4-8Ω 10-80W 3-8 इंच स्पीकर |
| आवेदन का दायरा |
बुकशेल्फ़ स्पीकर, सीआरटी टीवी, रेडियो, छोटे पावर प्लेयर, आदि। |
उपयोग निर्देश
1. स्पीकर कनेक्ट करें
स्पीकर तारों को ऑडियो आउटपुट पोर्ट से कनेक्ट करें: बाएं चैनल को LOUT से, दाएं चैनल को ROUT से। धनात्मक ध्रुव से +, ऋणात्मक ध्रुव से -।
2. ऑडियो स्रोत कनेक्ट करें
एम्पलीफायर बोर्ड को अपने ऑडियो स्रोत (कंप्यूटर, मोबाइल फोन, एमपी3, डीवीडी) से कनेक्ट करने के लिए 3.5 मिमी स्टीरियो ऑडियो केबल का उपयोग करें।
3. बिजली आपूर्ति कनेक्ट करें
विकल्प 1 - पावर एडाप्टर:DC 12V2A या उच्चतर पावर एडाप्टर का उपयोग करें। पॉजिटिव को + पोर्ट से, नेगेटिव को - पोर्ट से कनेक्ट करें।
विकल्प 2 - ट्रांसफार्मर:AC 12V2A या उच्चतर ट्रांसफार्मर का उपयोग करें। आउटपुट तारों को 12V पोर्ट से कनेक्ट करें (AC के लिए कोई ध्रुवता नहीं)।
4. संगीत बजाओ
बिजली की आपूर्ति प्लग इन करें - नीला एलईडी संकेतक प्रकाश करेगा। वॉल्यूम नॉब को अपनी पसंद के अनुसार समायोजित करें।
उत्पाद की विशेषताएँ
- 2200μF फिल्टर कैपेसिटर पोस्ट-स्टेज पावर एम्पलीफायर के लिए प्रचुर ऊर्जा प्रदान करता है
- मूल ST TDA7297 पावर एम्पलीफायर IC के साथ BTL आउटपुट सर्किट
- वास्तविक समय की निगरानी के लिए नीला एलईडी पावर संकेतक
- मोबाइल उपकरणों से आसान कनेक्शन के लिए 3.5 मिमी यूनिवर्सल स्टीरियो सॉकेट
- सोल्डरिंग के बिना आसान वायरिंग के लिए स्क्रू टर्मिनल ब्लॉक
- उत्कृष्ट ध्वनि गुणवत्ता: शक्तिशाली बास, सुंदर मिडरेंज, स्पष्ट तिगुना

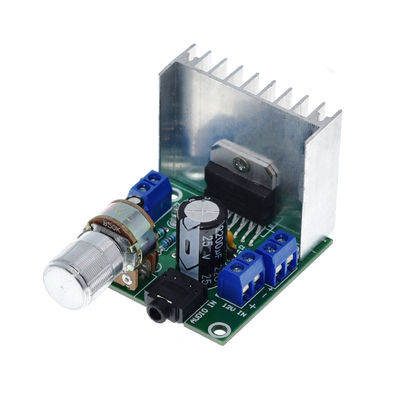

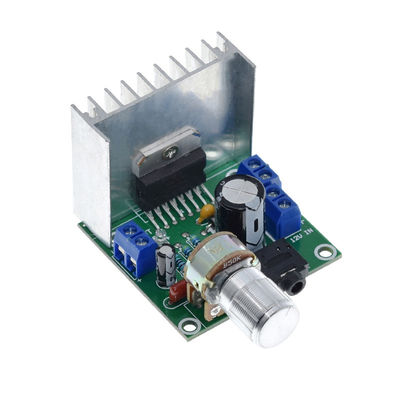

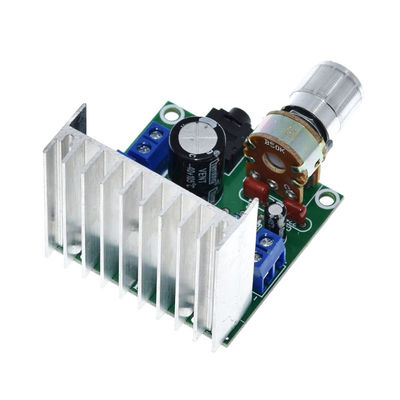

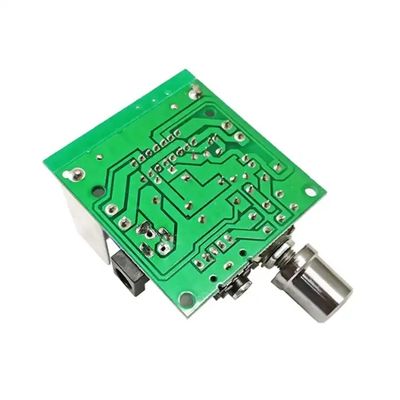

उत्पाद छवियाँ
