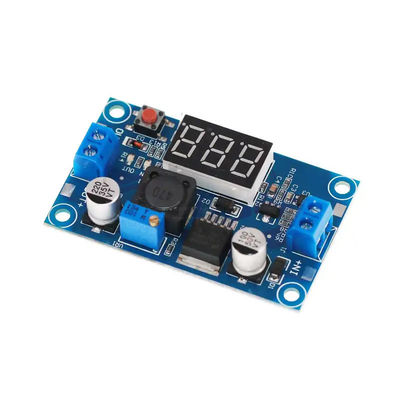

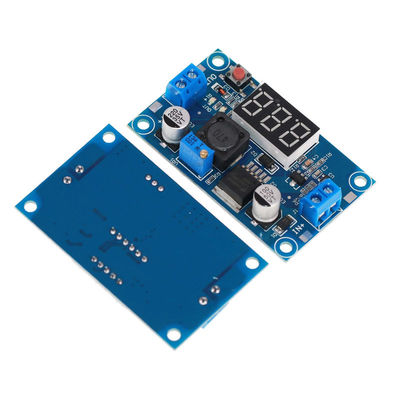

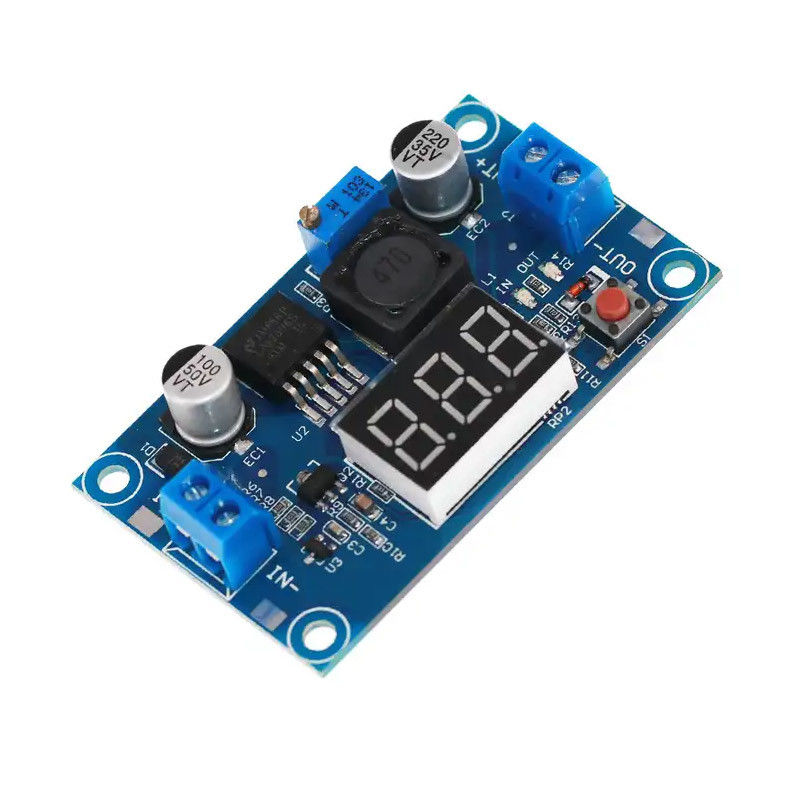

बाजार में LM2596 मॉड्यूल में कोई आउटपुट शॉर्ट-सर्किट सुरक्षा नहीं है, आउटपुट शॉर्ट सर्किट होता है, मॉड्यूल तुरंत क्षतिग्रस्त हो जाता है, वर्तमान आउटपुट क्षमता 1.8A से कम है।यह मॉड्यूल मूल LM2596, बड़ी चिप, फ्रॉस्टेड सतह, आउटपुट शॉर्ट सर्किट सुरक्षा, उच्च वर्तमान 3A का उपयोग करता है।
मॉड्यूल पर प्रकाश डाला गया:1. आरामदायक कीमत, बुद्धिमान और मानवीय डिजाइन, लागत प्रभावी!2. ऑनबोर्ड वोल्टमीटर, वोल्टमीटर को स्व-कैलिब्रेटेड किया जा सकता है, वोल्टमीटर की कोई समस्या नहीं होगी!
मॉड्यूल प्रदर्शन और विशेषताएं:
● वोल्टमीटर डिस्प्ले और वोल्टमीटर सेल्फ-कैलिब्रेशन के साथ।अधिक उन्नत वोल्टेज माइक्रोप्रोसेसर का उपयोग करते हुए, वोल्टमीटर त्रुटि ±0.05V, रेंज 0~40V।(वोल्टमीटर की सटीकता सुनिश्चित करने के लिए, कृपया सुनिश्चित करें कि इनपुट वोल्टेज 4.5V से ऊपर है)
● इनपुट या आउटपुट वोल्टेज के माप को स्विच करने के लिए कुंजी को स्पर्श करें, और यह दिखाने के लिए एक संकेतक है कि कौन सा वोल्टेज मापा जा रहा है, और सेटिंग को सहेजें, भले ही बिजली बंद हो और फिर से शुरू हो।
● वोल्टमीटर को बंद किया जा सकता है, जब बाएँ बटन को छूने की आवश्यकता आसानी से महसूस नहीं की जा सकती।
● वायरिंग टर्मिनलों के साथ, कोई सोल्डरिंग आयरन का उपयोग करना भी सुविधाजनक नहीं हो सकता है, और वेल्डिंग वायर वायरिंग पॉइंट रखें।
● इनपुट वोल्टेज 4.0~40V.(इनपुट वोल्टेज आउटपुट वोल्टेज से 1.5v अधिक होना चाहिए)
● एडजस्टेबल आउटपुट वोल्टेज रेंज 1.25V ~ 37V निरंतर समायोज्य।(इनपुट वोल्टेज आउटपुट वोल्टेज से 1.5V अधिक होना चाहिए)
● आउटपुट करंट 3ए, 2.0ए के भीतर उपयोग करने की अनुशंसा की जाती है, गर्मी अपव्यय को मजबूत करने के लिए बड़े करंट की आवश्यकता होती है।
● आउटपुट पावर 20W, 15W से अधिक, कृपया गर्मी लंपटता को मजबूत करें।
● उच्च रूपांतरण दक्षता, औसत 88% (दक्षता और इनपुट, आउटपुट वोल्टेज, करंट, दबाव अंतर)
● रिवर्स कनेक्शन सुरक्षा के साथ, रिवर्स कनेक्शन जलता नहीं है
● ओवरहीटिंग सुरक्षा और शॉर्ट सर्किट सुरक्षा फ़ंक्शन के साथ
● आकार 6.1*3.4*12 सेमी (लंबाई * चौड़ाई * ऊंचाई)
● वजन: 22 ग्राम
आवेदन की गुंजाइश:इस मॉड्यूल का उपयोग इनपुट वोल्टेज में किया जा सकता है जो स्टेप-डाउन फ़ील्ड के आउटपुट वोल्टेज से अधिक है, जैसे बैटरी, पावर ट्रांसफार्मर, DIY समायोज्य वोल्टेज नियामक बिजली की आपूर्ति, 24V वाहन पेन मीटर यह बिजली आपूर्ति, औद्योगिक उपकरण स्टेप-डाउन, 12V से 3.3V, 12V से 5V, 24V से 5V, 24V से 12V, 36V से 24V, आदि।
ऑनबोर्ड वाल्टमीटर की स्व-अंशांकन विधि:
1. जब ऑन-बोर्ड वोल्टमीटर आउटपुट वोल्टेज प्रदर्शित करता है, तो दाईं ओर बटन को 2 सेकंड के लिए देर तक दबाएं और छोड़ दें।वोल्टमीटर और आउटपुट वोल्टेज संकेतक लाइट "आउट" समकालिक रूप से झपकाते हैं, और फिर आउटपुट वोल्टेज समायोजन मोड में प्रवेश करते हैं;इसी प्रकार, जब वोल्टमीटर इनपुट वोल्टेज प्रदर्शित करता है, तो दाईं ओर बटन को 2 सेकंड तक दबाकर रखें और छोड़ दें।वोल्टमीटर और इनपुट वोल्टेज संकेतक लाइट "IN" समकालिक रूप से झपकाते हैं, और फिर इनपुट वोल्टेज समायोजन मोड में प्रवेश करते हैं।
2. दायां बटन टैप करें, और वोल्टेज एक यूनिट बढ़ जाता है;बाएं बटन को टैप करें, और वोल्टेज एक यूनिट कम हो जाता है;क्योंकि एक इकाई का वोल्टेज मान 0.1V से कम है, इसलिए आपको वोल्टमीटर में 0.1V परिवर्तन देखने के लिए 1-5 बार दबाने की आवश्यकता है, विशिष्ट निरंतर कुंजी कई बार वर्तमान डिस्प्ले वोल्टेज मान पर निर्भर करती है, वर्तमान डिस्प्ले जितना अधिक होगा वोल्टेज, दबाने के लिए कम बार;
3. वोल्टेज समायोजन पूरा होने के बाद, दाईं ओर दिए गए बटन को 2 सेकंड के लिए दबाएं और छोड़ दें।इस समय, आप वोल्टेज अंशांकन मोड से बाहर निकल सकते हैं।नोट: इस तरह, आपको संपूर्ण वोल्टेज रेंज में वोल्टेज मान प्राप्त करने के लिए केवल एक बार कैलिब्रेट करने की आवश्यकता है।यह फ़ंक्शन आपकी उच्च सटीकता आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, कृपया बेझिझक इसका उपयोग करें।
