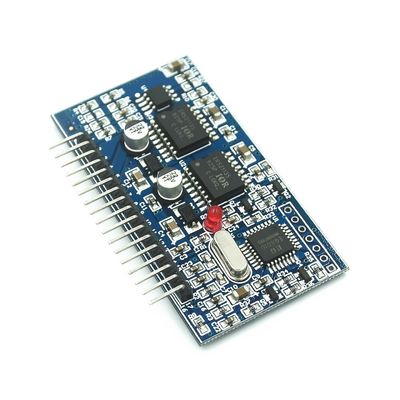

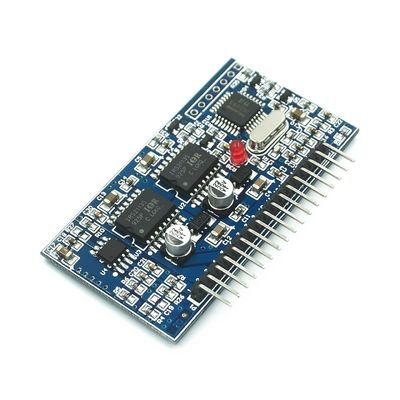

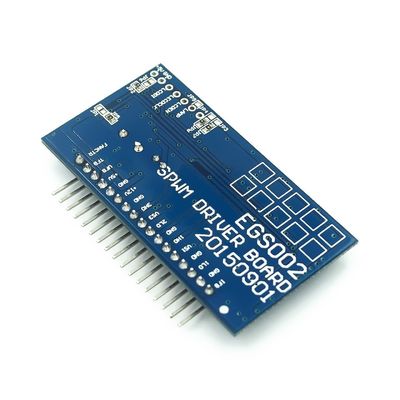

DC-DC DC-AC प्योर साइन वेव इन्वर्टर जेनरेटर SPWM बूस्ट ड्राइवर बोर्ड EGS002 EG8010 पावर सप्लाई मॉड्यूल

• ईजी8010 एक डिजिटल है, जो शुद्ध साइन वेव इन्वर्टर जनरेटर चिप का अपना स्वयं का डेड-टाइम नियंत्रण लाने में बहुत अच्छी तरह से काम करता है।
• उच्च परिशुद्धता प्राप्त करने के लिए दो-चरण डीसी-डीसी-एसी बिजली रूपांतरण संरचना या एकल-चरण डीसी-एसी बिजली आवृत्ति ट्रांसफार्मर बूस्ट आर्किटेक्चर, एक बाहरी 12 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर में उपयोग किया जाता है।
• हार्मोनिक विरूपण बहुत छोटा है, 50Hz या 60Hz शुद्ध साइन वेव इन्वर्टर ASIC।
• चिप CMOS तकनीक, SPWM साइन जनरेटर के आंतरिक एकीकरण, डेड टाइम कंट्रोल सर्किट, मल्टीप्लायर फैक्टर रेंज, सॉफ्ट स्टार्ट सर्किट, प्रोटेक्शन सर्किट, RS232 सीरियल कम्युनिकेशन इंटरफ़ेस और एक सीरियल LCD ड्राइवर मॉड्यूल 1602 फ़ंक्शंस का उपयोग करता है।

विशेषताएँ:

• 5V एकल बिजली आपूर्ति

• शुद्ध साइन तरंग आउटपुट आवृत्ति का 4 पिन सेट:

• 50Hz निश्चित आवृत्ति की शुद्ध साइन तरंग 60Hz निश्चित आवृत्ति की शुद्ध साइन तरंग 0-100Hz

• शुद्ध साइन तरंग आवृत्ति समायोज्य 0-400Hz शुद्ध साइन तरंग आवृत्ति समायोज्य

• एकध्रुवीय और द्विध्रुवीय मॉड्यूलेशन

• डेडबैंड नियंत्रण के साथ आता है, पिन 4 डेड टाइम:

• 300nS मृत समय 500nS मृत समय 1.0uS मृत समय 1.5uS मृत समय

• बाहरी 12 मेगाहर्ट्ज क्रिस्टल थरथरानवाला

• PWM वाहक आवृत्ति 23.4KHz

• वोल्टेज, वर्तमान, वास्तविक समय तापमान प्रतिक्रिया

• ओवरवॉल्टेज, अंडरवोल्टेज, ओवरकरंट और ओवरहीटिंग से सुरक्षा

• सॉफ्ट-स्टार्ट मोड पिन 1S का प्रतिक्रिया समय निर्धारित करता है

• आउटपुट वोल्टेज, आवृत्ति और अन्य पैरामीटर सेट करने के लिए सीरियल संचार

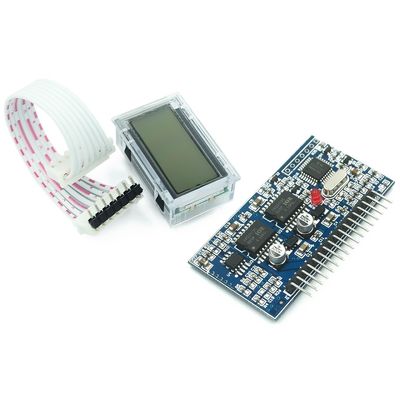

• बाहरी सीरियल एलसीडी मॉड्यूल 1602 इन्वर्टर प्रदर्शित करता है

• वोल्टेज, आवृत्ति, तापमान और वर्तमान जानकारी

अनुप्रयोग:

• एकल चरण शुद्ध साइन वेव इन्वर्टर

• पीवी इन्वर्टर

• पवन ऊर्जा इन्वर्टर

• निर्बाध विद्युत आपूर्ति यूपीएस प्रणाली

• डिजिटल जनरेटर प्रणाली

• अगर शक्ति

• एकल-चरण मोटर गति नियंत्रक

• एकल-चरण इन्वर्टर

• साइन वेव डिमर

• साइन तरंग नियामक

• साइन तरंग जनरेटर
