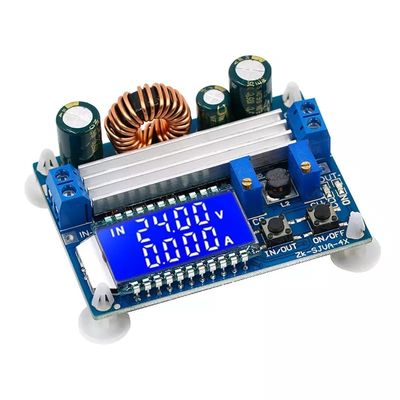

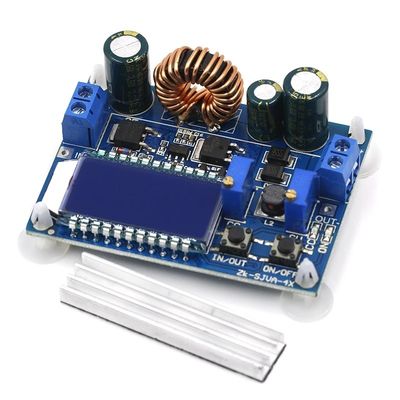

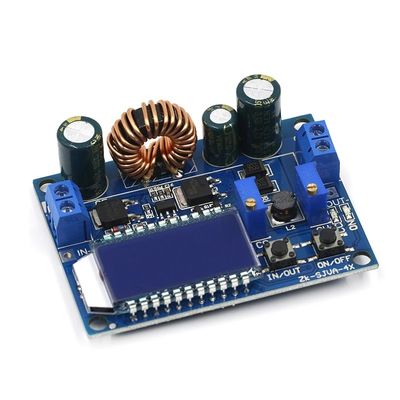

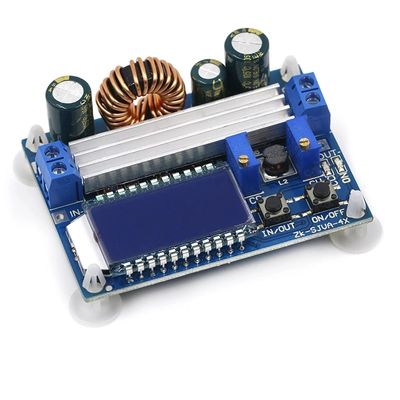

35W डीसी डिजिटल एलसीडी डिस्प्ले स्वचालित बोर्ड डाउन बक बूस्ट कनवर्टर पावर सप्लाई मॉड्यूल

• इनपुट वोल्टेज: 5.5-30V (इनपुट वोल्टेज 5V, आप सामान्य रूप से हिरन-बूस्ट प्राप्त कर सकते हैं, लेकिन वोल्टेज और करंट मीटर मान सटीक नहीं हैं; 4.7V से कम, अंडरवोल्टेज सुरक्षा)
• आउटपुट वोल्टेज: 0.5-30V
• आउटपुट करंट: 3A में दीर्घकालिक स्थिर कार्य, मजबूत गर्मी 4A तक पहुंच सकती है
• आउटपुट पावर: 35W प्राकृतिक शीतलन, 50W बढ़ाने के लिए गर्मी अपव्यय
• वोल्टेज डिस्प्ले रिज़ॉल्यूशन: 0.05V
• वर्तमान प्रदर्शन रिज़ॉल्यूशन: 0.005A
• रूपांतरण दक्षता: लगभग 88%
• सॉफ्ट-स्टार्ट: हाँ (लोड स्टार्टअप के साथ बहुत शक्तिशाली, स्टार्टअप विफल हो सकता है)
• इनपुट रिवर्स सुरक्षा: हाँ
• आउटपुट विरोधी घुसपैठ: हाँ
• शॉर्ट सर्किट सुरक्षा: हाँ
• कार्य आवृत्ति: 180KHZ
• साइज़: 6.6*4.8cm/2.6*1.89इंच

समारोह विवरण:

• मॉड्यूल में इन/आउट, ऑन/ऑफ दो बटन हैं: इनपुट वोल्टेज और आउटपुट वोल्टेज डिस्प्ले को स्विच करने के लिए इन/आउट बटन, आउटपुट करंट आउटपुट पावर डिस्प्ले को स्विच करने के लिए लंबे समय तक दबाएं;चालू/बंद बटन नियंत्रण आउटपुट चालू या बंद, लंबे समय तक प्रेस सेट पावर डिफ़ॉल्ट आउटपुट स्थिति चालू या बंद है।

• सीसी वर्तमान सेटिंग पोटेंशियोमीटर है, दक्षिणावर्त घुमाव, सेट करंट को बढ़ा सकता है, जब लोड करंट सेट करंट तक पहुंचता है, तो निरंतर वर्तमान स्थिति में प्रवेश करें, सीसी निरंतर वर्तमान संकेतक (लाल) रोशनी करता है;सही सीवी वोल्टेज सेटिंग पोटेंशियोमीटर है, दक्षिणावर्त घुमाव, आउटपुट वोल्टेज बढ़ा सकता है।ऑन इंडिकेटर आउटपुट स्थिति संकेतक है, जब आउटपुट वोल्टेज चालू होता है, अन्यथा बंद होता है।

का उपयोग कैसे करें:

अति-वर्तमान सुरक्षा क्षमता के साथ एक साधारण हिरन-बूस्ट मॉड्यूल के रूप में उपयोग किया जाता है

• सीवी स्थिर वोल्टेज पोटेंशियोमीटर को समायोजित करें ताकि आउटपुट वोल्टेज आपके इच्छित वोल्टेज तक पहुंच सके।
• 10A करंट मीटर के साथ आउटपुट शॉर्ट-सर्किट करंट को मापें (दो टेस्ट लीड को सीधे आउटपुट सिरे से कनेक्ट करें), और आउटपुट करंट को प्रीसेट ओवर-करंट प्रोटेक्शन वैल्यू तक पहुंचाने के लिए CC निरंतर करंट पोटेंशियोमीटर को समायोजित करें।(उदाहरण के लिए, यदि मल्टीमीटर द्वारा प्रदर्शित वर्तमान मान 2A है, तो मॉड्यूल का उपयोग करने पर अधिकतम करंट केवल 2A तक पहुंच जाएगा। जब करंट 2A तक पहुंच जाता है, तो लाल निरंतर वोल्टेज और निरंतर वर्तमान एलईडी चालू होती है, अन्यथा एलईडी बंद हो जाती है )

सावधानी:इस स्थिति में उपयोग करते समय, आउटपुट पर वर्तमान नमूना अवरोधक के कारण 0 ~ 0.2V का वोल्टेज ड्रॉप होगा।उसी समय, इनपुट और आउटपुट लीड में एक निश्चित रैखिक वोल्टेज ड्रॉप होगा यह एक सामान्य घटना है!

मॉड्यूल के निरंतर चालू कार्य के बिना बैटरी चार्जर के रूप में उपयोग किया जाता हैबैटरी को चार्ज करने के लिए उपयोग नहीं किया जा सकता है, क्योंकि बैटरी की शक्ति और चार्जर का दबाव ड्रॉप बड़ा है, जिसके परिणामस्वरूप चार्जिंग करंट बहुत बड़ा है, जिससे बैटरी को नुकसान होता है, इसलिए बैटरी की शुरुआत में लगातार फ्लो चार्जिंग का उपयोग किया जाता है, जब चार्ज एक निश्चित सीमा तक स्वचालित रूप से स्थिर वोल्टेज चार्जिंग पर वापस आ जाता है।

• फ्लोट वोल्टेज और चार्जिंग करंट निर्धारित करें जिसके लिए आपको रिचार्जेबल बैटरी की आवश्यकता है (यदि लिथियम बैटरी पैरामीटर 3.7V / 2200mAh है तो फ्लोट वोल्टेज 4.2V है और अधिकतम चार्जिंग करंट 1C है, यानी 2200mA)
• नो-लोड स्थिति के तहत, मल्टीमीटर आउटपुट वोल्टेज को मापता है और निरंतर वोल्टेज पोटेंशियोमीटर को समायोजित करता है ताकि आउटपुट वोल्टेज फ्लोट वोल्टेज तक पहुंच जाए।(यदि 3.7V लिथियम बैटरी चार्ज है, तो आउटपुट वोल्टेज को 4.2V पर समायोजित करें)
• 10A करंट मीटर के साथ आउटपुट शॉर्ट-सर्किट करंट को मापें (सीधे दो टेस्ट लीड को कनेक्ट करें)।आउटपुट के लिएटर्मिनल)

और स्थिर धारा पोटेंशियोमीटर को समायोजित करें ताकि आउटपुट धारा पूर्व निर्धारित चार्ज धारा मान तक पहुंच जाए;

• बैटरी कनेक्ट करें, चार्जिंग करें।
• (चरण 1, 2 और 3 इस प्रकार हैं: इनपुट समाप्ति बिजली की आपूर्ति, आउटपुट बैटरी लोड से जुड़ा नहीं है)
• एलईडी निरंतर वर्तमान ड्राइवर मॉड्यूल के रूप में उपयोग किया जाता है
• (1) सुनिश्चित करें कि आपको एलईडी ऑपरेटिंग करंट और अधिकतम ऑपरेटिंग वोल्टेज को चलाने की आवश्यकता है;
• (2) नो-लोड स्थितियों के तहत, मल्टीमीटर आउटपुट वोल्टेज को मापता है और निरंतर वोल्टेज पोटेंशियोमीटर को समायोजित करता है ताकि आउटपुट वोल्टेज एलईडी के अधिकतम ऑपरेटिंग वोल्टेज तक पहुंच जाए।
• (3) एक मल्टीमीटर 10ए करंट माप आउटपुट शॉर्ट-सर्किट करंट के साथ, निरंतर वर्तमान पोटेंशियोमीटर को समायोजित करते हुए ताकि आउटपुट करंट पूर्व निर्धारित एलईडी ऑपरेटिंग करंट तक पहुंच जाए;
• (4) एलईडी, परीक्षण मशीन से जुड़ा।
• (चरण 1, 2, और 3 इस प्रकार हैं: पावर इनपुट करें और नो-लोड एलईडी आउटपुट करें।
