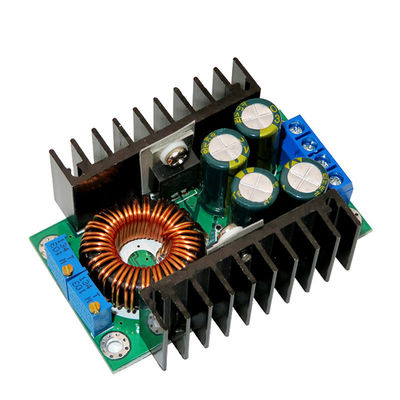

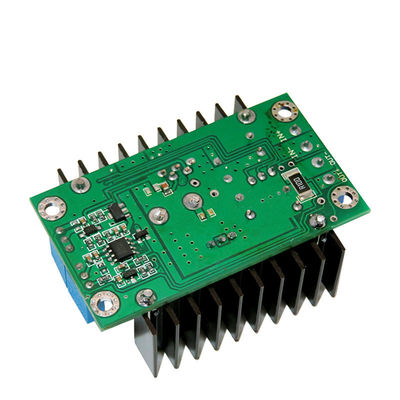

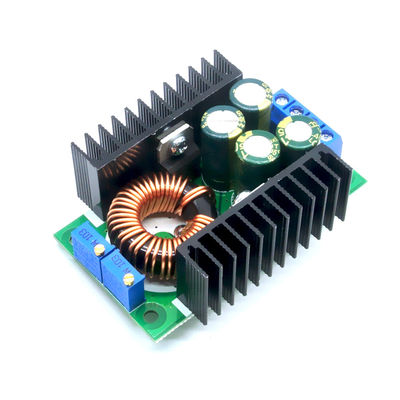

300W 9A DC स्टेप डाउन मॉड्यूल 5-40v 1.2-35v एडजस्टेबल बक कनवर्टर पावर सप्लाई मॉड्यूल

• मॉड्यूल गुण: गैर-पृथक स्टेप-डाउन निरंतर वर्तमान, निरंतर वोल्टेज मॉड्यूल (सीसी सीवी) चार्जिंग मॉड्यूल
• इनपुट वोल्टेज: DC 7-32V
• आउटपुट वोल्टेज: (1) डीसी 0.8-28वी लगातार समायोज्य।(2) निश्चित आउटपुट: 0.8v-28v के बीच चुनें
• आउटपुट करंट: 8ए (जब पावर ट्यूब का तापमान 65 डिग्री से अधिक हो, तो कृपया कूलिंग फैन जोड़ें)
• लगातार चालू सीमा: 0.2-8A (समायोज्य)
• लैंप करंट चालू करें: लगातार करंट मान * (0.1), लैंप करंट और स्थिर मान लिंकेज चालू करें,
• जैसे कि स्थिर धारा मान 3A है, लैंप चालू करें धारा को स्थिर धारा पर 0.1 गुना (0.1 * 3A = 0.3A) पर सेट किया गया है।
• न्यूनतम दबाव: 1V
• आउटपुट पावर: अधिकतम पावर लगभग 300W है
• रूपांतरण दक्षता: लगभग 95% तक
• ऑपरेटिंग आवृत्ति: 300KHZ
• आउटपुट तरंग: 20M बैंडविड्थ
• इनपुट 24V आउटपुट 12V 5A तरंग लगभग 50mV (शोर को छोड़कर)
• आउटपुट शॉर्ट सर्किट सुरक्षा: हाँ, निरंतर चालू
• इनपुट रिवर्स पोलरिटी सुरक्षा: कोई नहीं
• वायरिंग: टर्मिनल
• नो-लोड करंट: विशिष्ट 20mA (24V स्विच 12V)
• लोड विनियमन: ± 1% (स्थिर)
• वोल्टेज विनियमन: ± 1%
• गतिशील प्रतिक्रिया गति: 5% 200uS
• समायोजन दिशा: दक्षिणावर्त (वृद्धि), वामावर्त (कमी),
• इनपुट वोल्टेज के लिए बंद पोटेंशियोमीटर (सीवी) का उपयोग वोल्टेज को विनियमित करने के लिए किया जाता है, पोटेंशियोमीटर (सीसी)
• क्लोज्ड टू आउटपुट वोल्टेज का उपयोग करंट (सीसी) को विनियमित करने के लिए किया जाता है
• ऑपरेटिंग तापमान: औद्योगिक ग्रेड (-40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस) (कृपया पावर ट्यूब तापमान के वास्तविक उपयोग पर ध्यान दें, उच्च तापमान गर्मी को मजबूत किया गया है)
• संकेतक: डुअल कलर इंडिकेटर, चार्जिंग इंडिकेटर लाइट लाल है, हरी लाइट का मतलब है पूरी तरह से चार्ज (कोई लोड हरा नहीं है)
• आकार (लगभग): 65 x 47 x 22 मिमी (एल x डब्ल्यू x एच)
• निरंतर धारा और तापमान की परिशुद्धता: वास्तविक परीक्षण पर, मॉड्यूल तापमान 25 डिग्री से
• 60 डिग्री तक, निरंतर वर्तमान मान परिवर्तन 5% से कम है (5ए निरंतर वर्तमान मान)
• निरंतर वर्तमान और तापमान की सटीकता: वास्तविक परीक्षण पर, मॉड्यूल तापमान 25 डिग्री से 60 डिग्री तक, निरंतर वर्तमान मूल्य परिवर्तन 5% से कम है (5ए निरंतर वर्तमान मूल्य)
• आउटपुट शॉर्ट सर्किट सुरक्षा: हां, लगातार चालू (वर्तमान सेटिंग स्थिर वर्तमान मान)
• इनपुट रिवर्स कनेक्ट सुरक्षा: नहीं
• आउटपुट रिवर्स फ्लो को रोकता है: नहीं
• वायरिंग विधि: एम्फेनॉल कनेक्टर

विशेषताएँ:

• फिक्स्ड टर्न लैंप करंट वर्तमान मान का 0.1 गुना है

• (चार्ज करते समय यह पहचानने के लिए उपयोग किया जाता है कि बैटरी पूरी तरह चार्ज है या नहीं)।

• एक समर्पित बेंचमार्क आईसी और उच्च परिशुद्धता वर्तमान सेंसिंग अवरोधक से निर्मित, अधिक स्थिर साबित होता है

• स्थिर धारा, (जब 20°C से 100°C स्थिर धारा 1A, तापमान बहाव 1% से कम)।

• एलईडी ड्राइवर के लिए विशेष रूप से उपयुक्त।

• उच्च आउटपुट करंट, अधिकतम आउटपुट करंट 8A तक पहुंच सकता है।

• चार उच्च आवृत्ति कैपेसिटेंस, आउटपुट तरंग को कम कर सकते हैं, कार्य स्थिरीकरण को बढ़ा सकते हैं।

• डबल हीट सिंक डिजाइन।एमओएस शोट्की डायोड स्वतंत्र हीट सिंक, जो गर्मी अपव्यय अच्छा है,

• और एक दूसरे को प्रभावित नहीं करेंगे.

• बड़े आकार के सेंडस्ट कोर और डबल शुद्ध तांबे की वायरिंग का उपयोग करने से कार्य कुशलता में सुधार होता है, बुखार कम होता है।

• 3296 मल्टीटर्न पोटेंशियोमीटर, उच्च सटीकता वोल्टेज और वर्तमान विनियमन, अच्छी स्थिरता।

• डबल रंग लैंप, काम करने की स्थिति एक नज़र में स्पष्ट हो

• वोल्टेज और करंट समायोज्य हैं, जिसका प्रभाव अच्छा है।

अनुप्रयोग:

• हाई-पावर एलईडी ड्राइवर।
• लिथियम बैटरी (या लीड संचायक) चार्ज।
• वाहन पर लगे बिजली की आपूर्ति।
• कम वोल्टेज प्रणाली बिजली की आपूर्ति।
• 6V, 12V, 14V, 24V बैटरी चार्ज।
• ऑन-बोर्ड लैपटॉप बिजली की आपूर्ति।
• विनियमित विद्युत आपूर्ति.
• कम वोल्टेज बिजली आपूर्ति प्रणाली।
