उपयोगः 15-21 इंच के एलसीडी मॉनिटर बिजली की आपूर्ति रखरखाव समस्याओं को हल करने के लिए एलसीडी पावर बोर्ड क्षति का एक बड़ा अनुपात। चिप ड्राइव करने के लिए एक शक्ति, उच्च शक्ति बिजली स्विच,नमूनाकरण प्रतिरोधक क्षति सबसे आम है, इन घटक मॉडल की विविधता के कारण,अक्सर क्योंकि एक ही स्पेयर पार्ट्स नहीं हैं, और मरम्मत नहीं की जा सकती है।सामान्य प्रयोजन एलसीडी बिजली की आपूर्ति मॉड्यूल के एक दोस्त विकसित करने के लिए ग्राहक की जरूरतों के बहुमत होना चाहिए.
मॉड्यूल में: वायरिंग सरल है, स्थापित करना आसान है, समय की बचत, रखरखाव की सफलता दर में सुधार आदि है।मित्रों के रखरखाव की समस्याओं का सामना करना पड़ सकता है कि वे इसे सार्वभौमिक बिजली आपूर्ति मॉड्यूल के तहत विकसित करने पर विचार कर सकते हैं।.

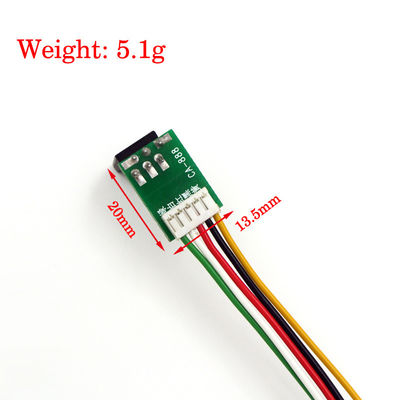

पिन परिभाषा

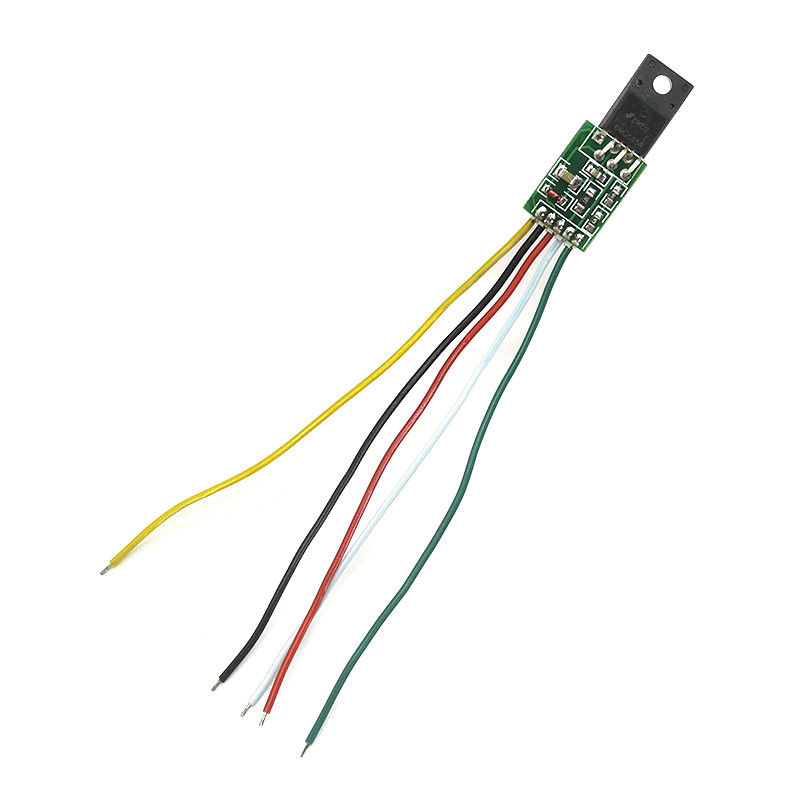

पैर पीली रेखाः ड्रेन, शक्ति नियंत्रण पक्ष, तो मूल उच्च शक्ति एमओएस बिजली की आपूर्ति डी-पोल.
पैर काले लाइन या पाउडर लाइनः जीएनडी, मॉड्यूल जमीन 300v, तो नकारात्मक संधारित्र, एक ही लाइन हो सकता है.सीधे एक बड़े फिल्टर संधारित्र नकारात्मक से जुड़े
पैर लाल रेखाः वीसीसी, मॉड्यूल बिजली की आपूर्ति पक्ष, फिर प्रतिक्रिया घुमावदार टर्मिनल रेक्टिफायर कैपेसिटर के बाद सकारात्मक,निरंतर बिजली की आपूर्ति, 12-18V के बीच वोल्टेज।
पैर सफेद रेखाः एफबी, वोल्टेज प्रतिक्रिया, तो ऑप्टोकैपलर 4 फीट, कृपया ऑप्टोकैपलर 3 फीट गर्मी की जाँच करें, गर्मी नहीं,तो गर्म जमीन के लिए ऑप्टोकैपलर संक्षिप्त रखें,जबकि 4-पिन परिधीय सर्किट डिस्कनेक्ट.
पैर हरे रंग की रेखाः स्टार्ट स्टार्ट पिन, फिर +300 वी संधारित्र सकारात्मक
उपयोगः
बोर्ड पर मूल बिजली की आपूर्ति चिप निकालें (आमतौर पर 8 फीट), और स्विच (मोस ट्यूब)
300v कैपेसिटर की जाँच करें, साथ ही पैकेज के लोड पक्ष के कैपेसिटेंस कोई ड्रम नहीं है, पहले पर एक समस्या है
प्रतिस्थापन
लोड पक्ष की जाँच करें वहाँ कोई शॉर्ट सर्किट, विज्ञापन बोर्ड, उच्च वोल्टेज बोर्ड नहीं है
संबंधित लाइन के लिए मॉड्यूल कनेक्ट करें, और ध्यान से जाँच करें कि वहाँ कोई गलत है, अगर गलत मॉड्यूल फट सकता है
रेडिएटर के मूल स्थान पर स्थापित, इन्सुलेशन पर ध्यान देना, शॉर्ट सर्किट नहीं
शक्ति, मापने वोल्टेज आउटपुट नहीं है, कोई आउटपुट नहीं है, तो कारण की जाँच करें
