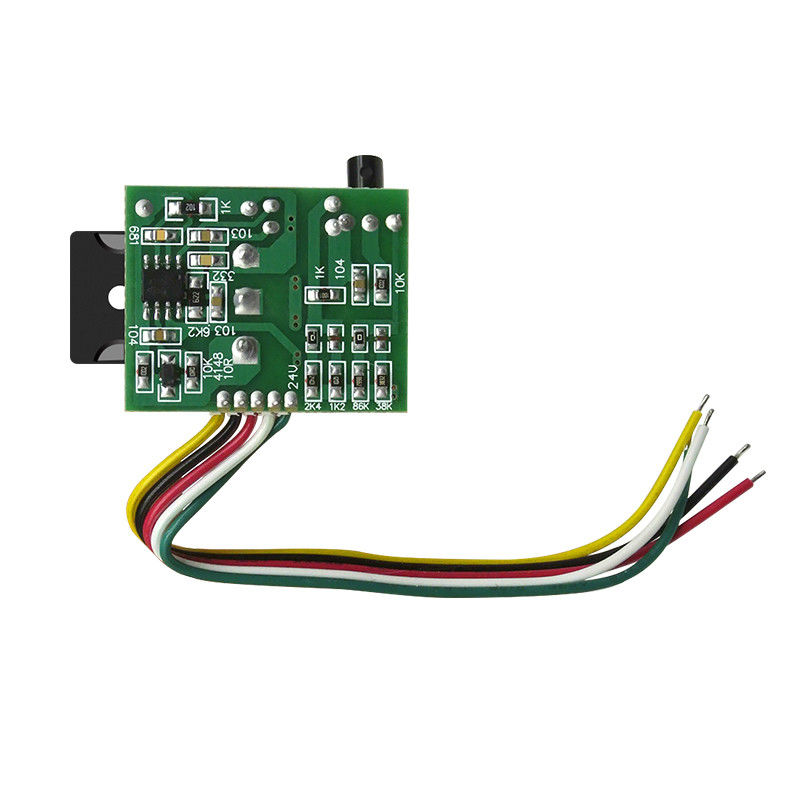

सीए-901 स्विचिंग पावर सप्लाई बोर्ड डीसी सैंपलिंग 46 इंच 12वी 24वी

सीए-901 एलसीडी टीवी स्विचिंग पावर सप्लाई मॉड्यूल डीसी सैंपलिंग 46 इंच 12वी 24वी

उत्पाद वर्णन:

• उच्च प्रदर्शन,
• कम बिजली की खपत,
• छोटे आकार का,
• विस्तृत वोल्टेज रेंज,
• इन्सटाल करना आसान,
• 12V 24V एलसीडी टीवी पावर के फ्लाईबैक आउटपुट वोल्टेज के लिए उपयुक्त
• 46-इंच एलसीडी टीवी, एलसीडी बिजली विफलता या उच्च-शक्ति स्विचिंग बिजली आपूर्ति त्वरित प्रतिस्थापन में उपयोग किया जाता है

विशेषताएँ:

• प्रकार: एलसीडी उत्पाद, गैर-पृथक बिजली आपूर्ति
• आउटपुट: 300V
• आउटपुट: 12वी/24वी

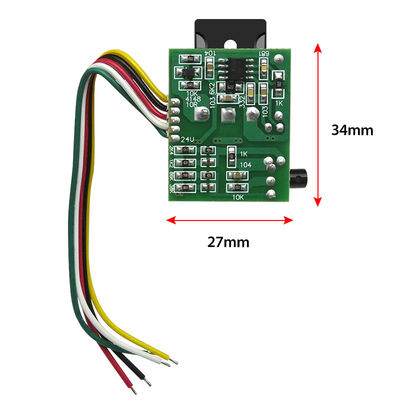

• उत्पाद का आकार: 34 मिमी * 27 मिमी * 17 मिमी
• यूनिवर्सल आकार: यूनिवर्सल एलसीडी, 46 इंच से कम का मॉनिटर
• उत्पाद का उपयोग: उच्च प्रदर्शन, कम बिजली की खपत, छोटा आकार।वाइड वोल्टेज विनियमन रेंज

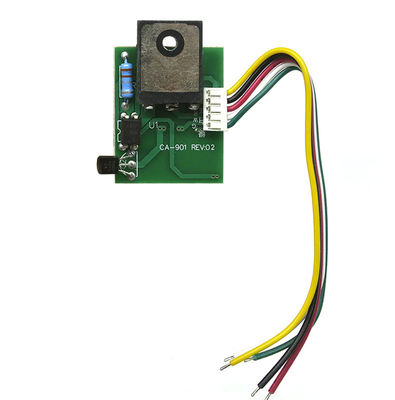

सीए-901 आरईवी: 01 मॉड्यूल मुख्य विशेषताएं:

• डीसी सैंपलिंग और टीएल431 रेगुलेटर फीडबैक, एक अच्छा रेगुलेटर प्रदर्शन।

• यह मॉड्यूल 12V 24V चयनात्मक आउटपुट का उपयोग करता है, केवल संबंधित पैड को कनेक्ट करने की आवश्यकता है, आप 12V या 24V आउटपुट कर सकते हैं

• तर्कसंगत डिजाइन, आसान स्थापना (चित्रा 1), बस आरेख के अनुसार, उस पर संबंधित पैड को जोड़ने के लिए आवश्यक आउटपुट पावर के अनुसार (बिजली आपूर्ति मॉड्यूल फैक्टरी 24 वी)

दो स्थापना निर्देश:

• मूल पावर स्विच या मोटे मॉड्यूल को हटा दें, मॉड्यूल मूल हीट सिंक में मजबूती से लगा हुआ है।

• जांचें कि एंटी-पीक अवशोषण सर्किट सामान्य है, ट्रांसफार्मर का सेकेंडरी लोड शॉर्ट-सर्किट है।

• मूल पावर स्विच सी पोल वेल्डिंगपॉइंट (एफईटी डी पोल, सी पोल की शक्ति के लिए मूल मॉडल) की लाल रेखा से जुड़ा मॉड्यूल, भू-तापीय क्षेत्र (बड़ी बिजली आपूर्ति फिल्टर कैपेसिटरनेगेटिव) से जुड़ी काली लाइन।

• पीली रेखा ट्रांसफार्मर के द्वितीयक, रेक्टिफायर डायोड (12V या 24V) के नकारात्मक ध्रुव से जुड़ी होती है, फिल्टर कैपेसिटर (मुख्य पावर सप्लाई) के सकारात्मक ध्रुव से जुड़ी होती है

• ट्रांसफार्मर की द्वितीयक मुख्य बिजली आपूर्ति 12V या 24V (फ़िल्टर कैपेसिटर नकारात्मक (ठंडा पक्ष)) से जुड़ी सफेद लाइन:

• मूल मॉड्यूल सी बिजली आपूर्ति पक्ष (9वी-18वी) से जुड़ी हरी लाइन, और थियोरिकिनल मशीन आईसी बिजली आपूर्ति और सर्किट डिस्कनेक्ट।

• आउटपुट वोल्टेज के अनुसार उपयुक्त पैड का चयन करें, जैसा चित्र में दिखाया गया है

• लाइन को जोड़ने के बाद, हम सुझाव देते हैं: पहले डिस्कनेक्ट करें (मुख्य पावर प्लग को अनप्लग करें। लोड, फॉल्स लोड (10 ओम 20 वाट प्रतिरोध) से जुड़ा हुआ है), वोल्टेज को मापें, पावर टेस्ट मशीन से पहले जांचें।
