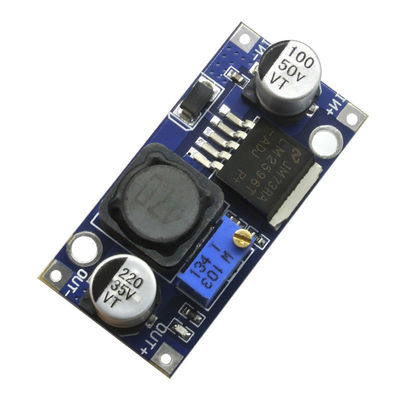

CA2596 LM2596 DC DC टीवी पावर सप्लाई मॉड्यूल

• इनपुट वोल्टेज रेंजः डीसी 3.2V 40V (इनपुट वोल्टेज 1.5V आउटपुट वोल्टेज से अधिक होना चाहिए. यह बढ़ाया नहीं जा सकता है). आउटपुट वोल्टेज रेंजः डीसी 1.2V 35V वोल्टेज लगातार समायोज्य है,उच्च दक्षता (अधिकतम 92%), अधिकतम आउटपुट करंट 3A है।
• लाभःएसएमडी एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर, उच्च-क्यू और उच्च-शक्ति वाले इंडक्टर्स का उपयोग करें। इसके अलावा, प्रत्येक बोर्ड को व्यक्तिगत रूप से किए जाने वाले तकनीकी परीक्षण से गुजरना पड़ा है। विशेष रूप से डिज़ाइन किए गए 2 पेंच निर्धारण छेद।चार इनपुट और आउटपुट पैड सभी पिन हेडर निर्धारण छेद के साथ प्रदान कर रहे हैं.
• सावधानियां: लंबे समय तक काम करने के लिए, यह 2.5A के भीतर वर्तमान का उपयोग करने के लिए सिफारिश की है, और एक हीट सिंक (10w से अधिक आउटपुट) जोड़ने के लिए।कृपया 1 की सीमा रखें.5V गिरावट.

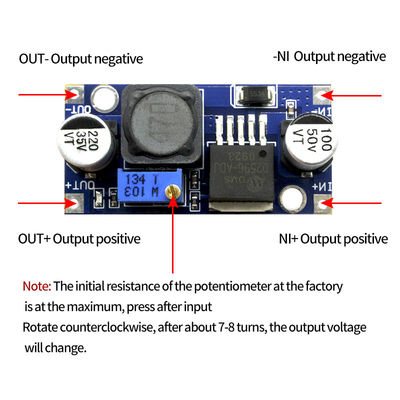

• वोल्टेज विनियमनः पावर सप्लाई (34V) को कनेक्ट करें ताकि ब्लू पोटेंशियोमीटर के बटन को समायोजित किया जा सके (आमतौर पर बूस्ट करने के लिए घड़ी की दिशा में घुमाएं,counterclockwise करने के लिए buck) और एक मल्टीमीटर का उपयोग करने के लिए पता लगाने के लिए जब तक आउटपुट वोल्टेज आवश्यक वोल्टेज तक पहुँचता है.

आवेदन का दायरा

• वाहन-माउंटेड स्थिर बिजली की आपूर्ति, केवल इस मॉड्यूल के इनपुट टर्मिनल को बिजली की आपूर्ति करने के लिए कार सिगरेट लाइटर से कनेक्ट करने की आवश्यकता है, आप पोटेंशियोमीटर को समायोजित कर सकते हैं,आउटपुट वोल्टेज 1 के बीच मनमाने ढंग से समायोजित किया जा सकता है.25-30V, आपके मोबाइल फोन, एमपी3, एमपी4, पीएसपी के लिए चार्जिंग लाइट्स कई उपकरणों को बिजली के साथ आपूर्ति की जाती है, जो बहुत सरल और सुविधाजनक है।

• इलेक्ट्रॉनिक उपकरण के लिए बिजली की आपूर्ति जब उपकरण 3-35V बिजली की आपूर्ति की जरूरत है और हाथ में कोई संबंधित वोल्टेज बिजली की आपूर्ति नहीं है,इस मॉड्यूल का उपयोग आसानी से समस्या को हल करने के लिए आवश्यक वोल्टेज के लिए वोल्टेज समायोजित करने के लिए किया जा सकता है.

• सिस्टम कार्यरत वोल्टेज परीक्षण। इस मॉड्यूल का उपयोग परियोजनाओं को करते समय विभिन्न वोल्टेज परीक्षण प्रणालियों के कार्यरत वोल्टेज रेंज को डिबग करने के लिए किया जा सकता है, जो बहुत आसान और सुविधाजनक है।
