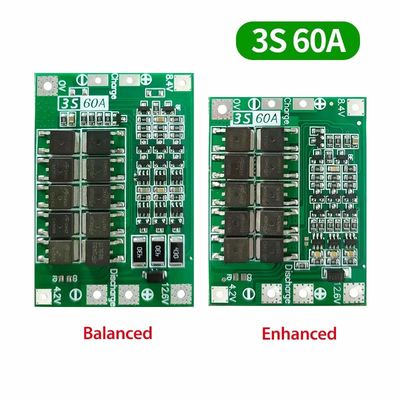

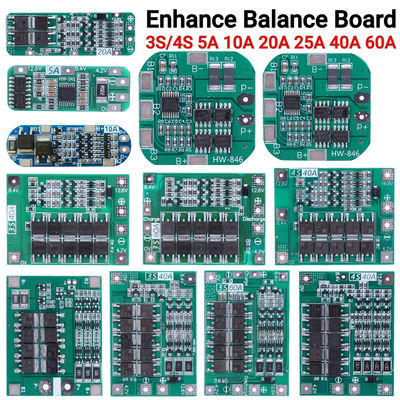

11.1V12.6V14.8V16.8V ड्रिल मोटर लिथियम बैटरी चार्जर सुरक्षा बोर्ड के लिए संतुलन BMS बढ़ाने 3S 4S 40A 60A

उत्पाद का वर्णन:

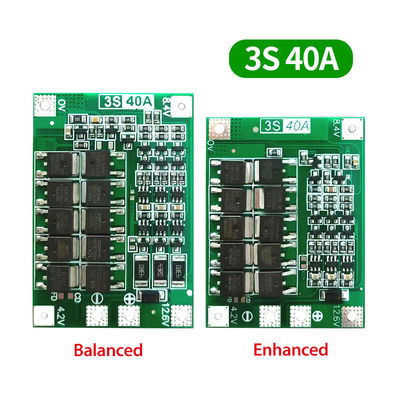

3 स्ट्रिंग 12.6V 40A लिथियम बैटरी सुरक्षा बोर्ड

• चार्जिंग वोल्टेज: DC 12.6V~13.6V
• निरंतर डिस्चार्ज करंटः अधिकतम 40A (यदि गर्मी फैलाव वातावरण अच्छा नहीं है, तो कृपया लोड करंट को कम करें)
• निरंतर चार्जिंग करंटः 20A तक
• शेष संस्करण का आकारः 41x61x4 मिमी
• वर्धित संस्करण का आकारः 41x55x4 मिमी
• लागू विकल्प: 3.7V के नाममात्र वोल्टेज पर लागू, पूरी तरह से चार्ज 4.2V लिथियम बैटरी (जिसमें 18650, 26650, पॉलिमर लिथियम बैटरी शामिल हैं), 170W से नीचे ड्रिल किया जा सकता है

नोट्स:

• सफलतापूर्वक ड्रिल शुरू करने के लिए 3 10C-20C पावर बैटरी, या 6 5C-10C पावर बैटरी (अनुशंसित पावर बैटरी मॉडलः सोनी vtc4, vtc4A, vtc5A, vtc6) OV और 12.6V केबल,3 वर्ग मिलीमीटर या उससे अधिक के तांबे के तार का प्रयोग करें (निकल शीट का उपयोग नहीं किया जा सकता)
• रेखाचित्र के अनुसार 0V, 4.2V, 8.4V, 12.6V को सख्ती से कनेक्ट करें। तार को मिलाते समय बोर्ड पर किसी भी घटक को न छूएं। जानबूझकर शॉर्ट सर्किट न करें।
• जब बैटरी को पहली बार लोड किया जाता है या जब चार्जिंग चल रही होती है, जब तक एकल बैटरी 4.2V से अधिक होती है, तब तक "430" प्रतिरोधक गर्म हो जाएगा और डिस्चार्ज (डिस्चार्ज लगभग 4.6V तक) होगा।हीटिंग बंद करने के लिए 19V). यदि "430" प्रतिरोधक बहुत गर्म है, जाँच करें कि क्या गलत लाइन जुड़ी है.

हार्डवेयर तैयार करना:

तैयार 3S 12.6V 40A लिथियम बैटरी सुरक्षा मॉड्यूल, बैटरी, बिजली की आपूर्ति, उच्च शक्ति भार प्रतिरोधक

नीचे दिया गया चित्र मॉड्यूल डिस्चार्ज आरेख दिखाता है। बैटरी 3 स्ट्रिंग है। कनेक्टेड बैटरी को 40A डिस्चार्ज करंट को पूरा करने की आवश्यकता है।यह बैटरी को समानांतर करके या बड़ी डिस्चार्ज करंट वाली बैटरी खरीदकर महसूस किया जा सकता हैउदाहरण के लिए, यदि बैटरी 2000 एमएएच है और डिस्चार्ज मल्टीपल 10 सी है, तो केवल 2 की 3 स्ट्रिंग्स की आवश्यकता होती है और डिस्चार्ज करंट 40 ए है।

नीचे दिया गया चित्र बैटरी चार्जिंग आरेख दिखाता है। चार्जिंग वोल्टेज DC12.6V~13.6V है। चार्जिंग करंट कनेक्टेड बैटरी पर निर्भर करता है, और अधिकतम 20A से अधिक नहीं है।मॉड्यूल में संतुलित चार्जिंग पथ है, और बराबरी समारोह केवल तब काम करता है जब बैटरी प्रदर्शन बहुत अलग नहीं होता है।

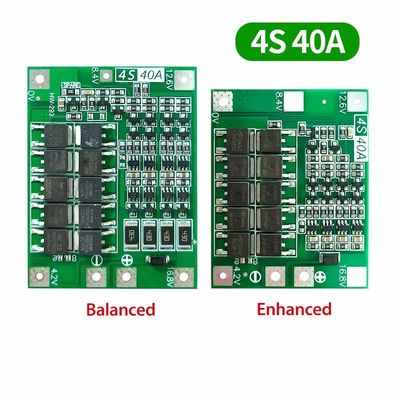

4 स्ट्रिंग 14.8V 16.8V 40A लिथियम बैटरी सुरक्षा बोर्ड

• चार्जिंग वोल्टेज: DC 16.8V~17V
• निरंतर डिस्चार्ज करंटः अधिकतम 40A (यदि गर्मी फैलाव वातावरण अच्छा नहीं है, तो कृपया लोड करंट को कम करें)
• निरंतर चार्जिंग करंटः 20A तक
• संतुलन संस्करण आकारः 45x60x4 मिमी
• विस्तारित संस्करण का आकारः 44x55x4 मिमी
• लागू विकल्प: 3.7V के नाममात्र वोल्टेज पर लागू, पूरी तरह से चार्ज 4.2V लिथियम बैटरी (जिसमें 18650, 26650, पॉलिमर लिथियम बैटरी शामिल हैं), 170W से नीचे ड्रिल किया जा सकता है

नोट्स:

• ड्रिल की सफल शुरुआत के लिए तीन 15C-20C पावर बैटरी, या छह 10C-15C पावर बैटरी की आवश्यकता होती है (सामान्य 18650 ड्रिल शुरू नहीं कर सकता है!
• 0V, 4.2V, 8.4V, 12.6V, 16.8V के नक्शे के अनुसार सख्ती से वायरिंग, जानबूझकर शॉर्ट सर्किट न करें।
• जब ब्रश मोटर के भार का उपयोग किया जाता है, एक गैर ध्रुवीय संधारित्र कनेक्ट करने का प्रयास करें (25V से अधिक वोल्टेज का सामना करें,क्षमता 10uF-100uF) मोटर के सकारात्मक और नकारात्मक टर्मिनलों के लिए मोटर से उलट स्पाइक को रोकने के लिएMOS ट्यूब को तोड़ दो।
• 4 बैटरी के समूहों श्रृंखला में, कृपया सुनिश्चित करें कि बैटरी के प्रत्येक समूह के वोल्टेज, यदि नहीं एक ही, कृपया प्रत्येक बैटरी अलग से भरने और फिर श्रृंखला में उपयोग करें।वोल्टेज तेजी से गिर बैटरी है कि समूह खराब बैटरी है.

नीचे दिया गया चित्र मॉड्यूल डिस्चार्ज आरेख दिखाता है। बैटरी 4 स्ट्रिंग है। कनेक्टेड बैटरी को 40A डिस्चार्ज करंट को पूरा करने की आवश्यकता है।यह बैटरी को समानांतर करके या बड़ी डिस्चार्ज करंट वाली बैटरी खरीदकर महसूस किया जा सकता है. उदाहरण के लिए बैटरी 2000mAH, डिस्चार्ज गुना 10C, तो केवल 4 श्रृंखला 2 की जरूरत है और अधिकतम वर्तमान डिस्चार्ज वर्तमान 40A तक पहुँच सकते हैं, स्थिर डिस्चार्ज 4 स्ट्रिंग की आवश्यकता होती है और किया जा सकता है,और गर्मी अपव्यय पर ध्यान देने की जरूरत है, डिस्चार्ज बैटरी शक्ति तेजी से गिर जाएगी।

नीचे चित्र बैटरी चार्ज आरेख दिखाता है, बैटरी की 4 श्रृंखला, वास्तविक पूर्ण चार्ज, वोल्टेज 16.8V, चार्ज वोल्टेज DC17V-18V, चार्ज करंट कनेक्टेड बैटरी पर निर्भर करता है,अधिकतम 20A से अधिक नहीं है.
