उत्पाद विवरण:
|
| निर्माता भाग संख्या: | अन्य | प्रकार: | एकीकृत सर्किट, मॉड्यूल |
|---|---|---|---|
| डी/सी: | अन्य | चालक वोल्टेज: | DC5-12v |
| कार्यरत वोल्टेज: | ≤1.2ए | गति समायोजित करें: | 0% -100% |
| रंग: | बहुरंगा | सामग्री: | इलेक्ट्रॉनिक उपकरण |
| वोल्टेज: | 12 वी | पीसीबीए सेवा: | पीसीबी बनाना |
| लंबवत सुरक्षा: | हां (अधिकतम 1.6A) | पत्तन: | शेन्ज़ेन बंदरगाह, गुआंगज़ौ बंदरगाह |
| [ड्राइविंग वोल्टेज] डीसी:: | 7-12V | [वर्तमान कार्य]: | ≤1.2ए |
| दिखाना: | एलईडी डिजिटल प्रदर्शन | प्रोडक्ट का नाम: | पीडब्लूएम मोटर स्पीड नियंत्रक |
| सुरक्षा: | ओवर-करंट, ओवर-वोल्टेज, शॉर्ट-सर्किट सुरक्षा | भंडारण तापमान: | -40 ℃ -85 ℃ |
| प्रमुखता देना: | 12V PWM मोटर स्पीड कंट्रोलर,ब्रशलेस PWM मोटर स्पीड कंट्रोलर,5V ब्रशलेस मोटर स्पीड कंट्रोलर |
||

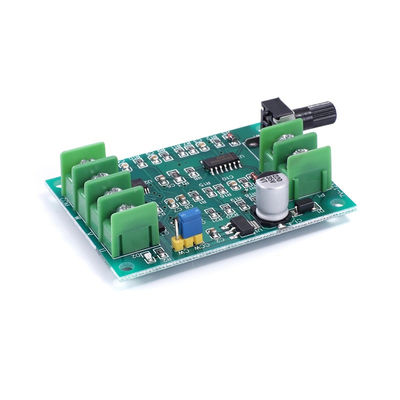

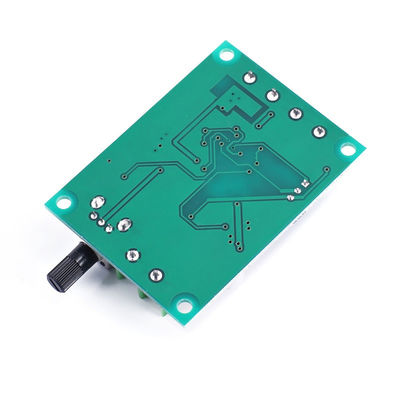

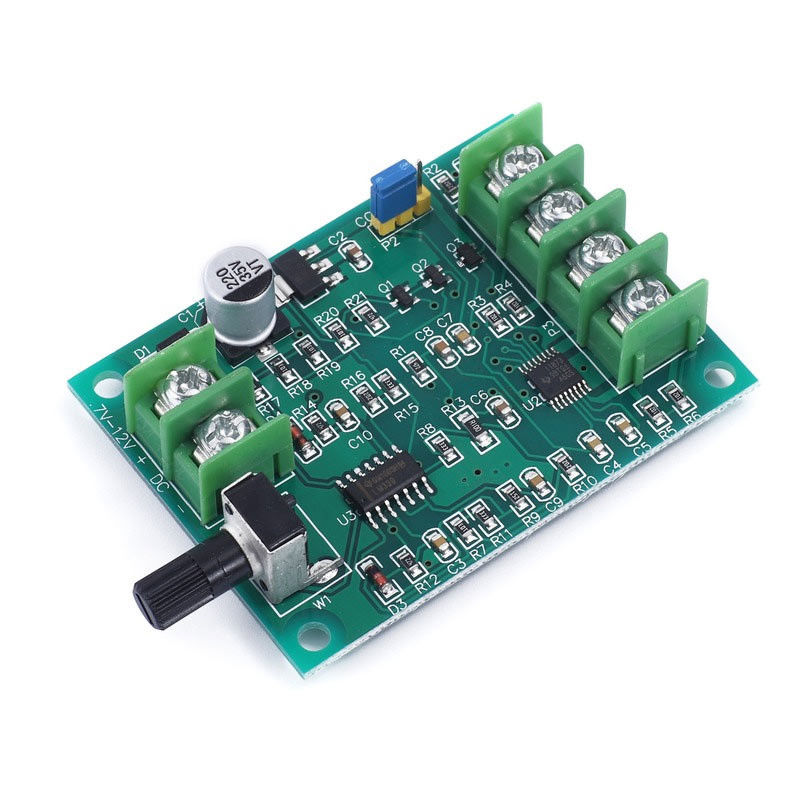

ब्रशलेस डीसी मोटर ड्राइव बोर्ड
अतीत में, बेचे जाने वाले ब्रशलेस मोटर के ड्राइव बोर्ड में ड्राइव चिप को जलाना आसान होता था जब मोटर लाइन संपर्क खराब होता था, गलत लाइन जुड़ी होती थी, लोड बहुत बड़ा होता था, और आउटपुट अंत शॉर्ट-सर्किट होता था।अब, बेहतर ड्राइव बोर्ड चिप नहीं जलाएगा, चाहे मोटर गलत लाइन से कैसे भी जुड़ा हो, लोड बहुत बड़ा है, और मोटर लाइन शॉर्ट-सर्किट है, इसलिए आप इसे संचालित करने के लिए स्वतंत्र महसूस कर सकते हैं।
ड्राइव बोर्ड माइक्रो 3-वायर या 4-वायर हॉल फ्री ब्रशलेस मोटर जैसे हार्ड डिस्क ब्रशलेस मोटर और ऑप्टिकल ड्राइव ब्रशलेस मोटर चला सकता है।
ड्राइव बोर्ड में वोल्टेज रिवर्स कनेक्शन सुरक्षा, ओवरकरंट सुरक्षा और शॉर्ट सर्किट सुरक्षा है।वायरिंग सरल और उपयोग में आसान है।
हार्ड डिस्क को 7-12V के वोल्टेज के साथ घुमाया जा सकता है।वोल्टेज जितना अधिक होगा, घूर्णन गति उतनी ही तेज होगी, लगभग 10,000 चक्कर तक।
4-तार मोटर के सामान्य पोर्ट की पहचान कैसे करें: मल्टीमीटर के प्रतिरोध *1 के गियर के साथ क्रमशः चार टर्मिनलों को मापें।यदि एक टर्मिनल का प्रतिरोध सबसे छोटा और अन्य तीन टर्मिनलों के बराबर है, तो यह टर्मिनल कॉम टर्मिनल है, यानी सामान्य टर्मिनल है।ड्राइव बोर्ड स्वचालित रूप से 3-तार या 4-तार ब्रशलेस मोटर को पहचानता है, और 4-तार ब्रशलेस मोटर को कॉम लाइन से भी डिस्कनेक्ट किया जा सकता है।
[ड्राइविंग वोल्टेज] डीसी: 7-12वी
[वर्तमान कार्य] ≤1.2ए
[गति विनियमन सीमा] 0%-100%
[चरण व्युत्क्रम नियंत्रण] हाँ
[वोल्टेज रिवर्स कनेक्शन सुरक्षा] हाँ
[अतिवर्तमान सुरक्षा] में शामिल हैं:
[शॉर्ट सर्किट सुरक्षा] हाँ
नोट: ब्रशलेस ड्राइव बोर्ड की शॉर्ट-सर्किट ओवरकरंट सुरक्षा के बाद, पावर इंडिकेटर लाइट बुझ जाती है।इस समय, ड्राइव बोर्ड की बिजली आपूर्ति काट दी जानी चाहिए, और ओवरकरंट के कारण को संभालने के बाद ड्राइव बोर्ड को बिजली की आपूर्ति की जा सकती है।एलईडी पावर इंडिकेटर लाइट चालू होने पर सामान्य रूप से काम कर सकती है।
