उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
मॉडल संख्या:
2ए 3ए 5ए 10ए
विशेषताएँ:
यह बिल्कुल नया 1803BK DC मोटर स्पीड कंट्रोलर एक ड्यूटी साइकिल के साथ पल्स-चौड़ाई-मॉड्यूलेटेड (PWM) DC वोल्टेज का उपयोग करके मोटर DC की दिशा को नियंत्रित करने की अनुमति देता है, उत्पाद पूरी तरह से 0% -100% तक समायोजित होता है।सेल्फ-रिकवरी फ़्यूज़ 2ए और पावर-ऑन एलईडी लाइट के साथ।अपने डीसी मोटर या अन्य डीसी लोड को 2ए का निरंतर करंट प्रदान करने में सक्षम करें।
विशेष विवरण:
इनपुट आपूर्ति वोल्टेज: 1.8V-15VDC
अधिकतम आउटपुट पावर: 30W
अधिकतम सतत आउटपुट करंट :2A
ड्यूटी चक्र समायोज्य: 0%-100%

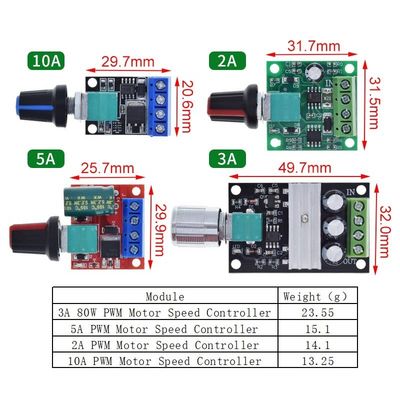

साइज़: लगभग 31.7*31.5*15मिमी
कुल वज़न: लगभग 14 ग्राम
नोट: डीसी मोटर स्पीड रेगुलेटर डीसी बिजली की आपूर्ति, सीधे घरेलू 220V एसी से कनेक्ट न करें।
कृपया मैन्युअल माप के कारण 1-3 मिमी का अंतर होने दें।
अलग-अलग डिस्प्ले और अलग-अलग रोशनी के कारण, चित्र आइटम के वास्तविक रंग को प्रतिबिंबित नहीं कर सकता है।समझने के लिए धन्यवाद।
यह डीसी मोटर स्पीड कंट्रोलर 0%-100% तक पूरी तरह से समायोज्य ड्यूटी साइकिल के साथ पल्स-चौड़ाई-मॉड्यूलेटेड (पीडब्लूएम) डीसी वोल्टेज का उपयोग करके डीसी मोटर की दिशा को नियंत्रित करने की अनुमति देता है।
मोटर स्पीड कंट्रोलर आसानी से आपके DCmotor या अन्य DC लोड को 3A का निरंतर करंट प्रदान कर सकता है।
मुख्य तकनीकी पैरामीटर:
-इनपुट आपूर्ति वोल्टेज: 6V-28VDC
- अधिकतम आउटपुट पावर: 80W
अधिकतम निरंतर आउटपुट करंट:3A
- ड्यूटी चक्र समायोज्य:5%-100%
ऑपरेटिंग निर्देश:
1. अपनी डीसी मोटर (या डीसी लोड) को वायरिंग आरेख पर दर्शाए अनुसार मोटर टर्मिनलों से कनेक्ट करें।
2. कनेक्शन की सही ध्रुवता सुनिश्चित करते हुए 10V-36V DC के वोल्टेज को सर्किट से कनेक्ट करें।ध्यान दें कि मोटर पर लागू वोल्टेज सर्किट पर लागू आपूर्ति वोल्टेज होगा।सर्किट को किसी भी संभावित शॉर्ट सर्किट से बचाने के लिए सकारात्मक आपूर्ति के साथ उचित रेटेड फ्यूज इनलाइन जोड़ने की सिफारिश की जाती है।
3. अब आप पोटेंशियोमीटर के जरिए मोटर की स्पीड को कंट्रोल कर सकते हैं.
उत्पाद पैरामीटर:
ऑपरेटिंग वोल्टेज: DC4.5V-35Vआउटपुट करंट: 0-5A
आउटपुट पावर: 90W (अधिकतम)
शांत धारा: 7uA (स्टैंडबाय)
पीडब्लूएम कर्तव्य चक्र: 1% -100%
पीडब्लूएम आवृत्ति: 20 किलोहर्ट्ज़
आकार: 30 मिमी x 25.7 मिमी x 14 मिमी (हैंडल के बिना)
सावधानियां:
डीसी के लिए डीसी मोटर गवर्नर इनपुट को सीधे एसी से नहीं जोड़ा जा सकता (उदाहरण के लिए: 220V एसी 220V), अन्यथा यह जल जाएगा!
डीसी बिजली आपूर्ति के सकारात्मक और नकारात्मक टर्मिनलों को उलटा नहीं किया जाता है। अन्यथा गवर्नर क्षतिग्रस्त हो सकता है।
मोटर या तो सकारात्मक या नकारात्मक हो सकती है।जब संचालन की दिशा और अपेक्षाएं मेल नहीं खातीं, तो आप लाइन ऑर्डर की दिशा को समायोजित कर सकते हैं।
गवर्नर आउटपुट ड्यूटी चक्र को बदलने के लिए पोटेंशियोमीटर नॉब को समायोजित करें, मोटरस्पीड बदल जाती है।
विवरण:
