तकनीकी मापदंड
* 1.तापमान मापने की सीमा: -50°C ~ 99°C
* 2.रिज़ॉल्यूशन: 0.1 डिग्री सेल्सियस;
* 3.सटीकता:+- 1° C (-50° C ~ 70° C);
* 4.सेंसर त्रुटि विलंब: 1 मिनट
* 5. बिजली की आपूर्ति: AC 110-220V 50/60Hz, DC 12V, DC 24V, DC12-72V (ऑर्डर देते समय बिजली की आपूर्ति चुनें);
* 6.बिजली की खपत: <3W;
* 7.सेंसर: एनटीसी सेंसर (1पीसी);
* 8.रिले संपर्क क्षमता: दो रिले कूल 10A/220VAC;ताप 10ए/220वीएसी;
*9.परिवेश का तापमान: 0 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस;
* 10. भंडारण तापमान: -30 डिग्री सेल्सियस ~ 75 डिग्री सेल्सियस;
* 11. सापेक्ष आर्द्रता: 20% ~ 85% (कोई संघनन नहीं)
* 12.सेंसर की लंबाई: 1.0 मी

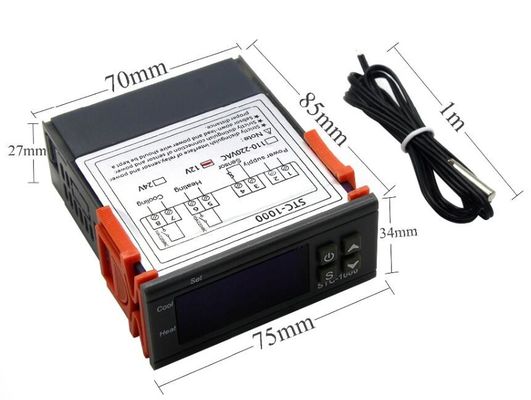

* 13. फ्रंट पैनल का आकार: 75x34.5 मिमी;उत्पाद का आकार: 75x34.5x85 मिमी;बढ़ते आकार: 71x29 मिमी
मुख्य संचालन अनुदेश

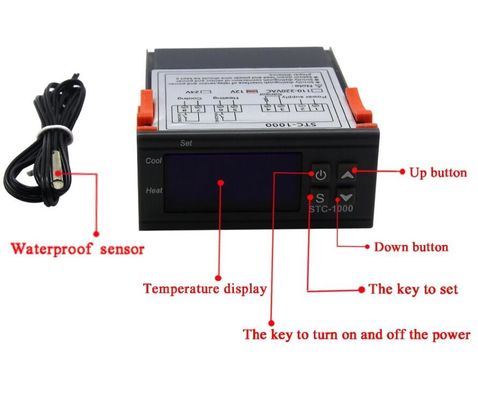

सामान्य कामकाजी स्थिति के तहत, "ऊपर" कुंजी दबाएं, यह तापमान सेटिंग मान प्रदर्शित करता है;"डाउन" कुंजी दबाएं, यह अंतर मूल्य प्रदर्शित करता है।
2. पैरामीटर सेट करने का तरीका:
नियंत्रक की सामान्य कामकाजी स्थिति के तहत, पैरामीटर संशोधन मोड में प्रवेश करने के लिए 3 या अधिक के लिए "s" कुंजी दबाएं, और "सेट" संकेतकलाइट चालू होने पर, स्क्रीन पहला मेनू कोड "F1" प्रदर्शित करती है।
ऊपर और नीचे समायोजित करने और मेनू आइटम का कोड प्रदर्शित करने के लिए "ऊपर" कुंजी या "नीचे" कुंजी दबाएं। वर्तमान मेनू के पैरामीटर मान को प्रदर्शित करने के लिए "एस" कुंजी दबाएं।वर्तमान मेनू मान के पैरामीटर मान को तुरंत चुनने और समायोजित करने के लिए दोनों "एस" कुंजी दबाएं और "अप" कुंजी या "डाउन" कुंजी को एक साथ दबाए रखें।सेटिंग समाप्त करने के बाद, पैरामीटर संशोधित मान को सहेजने और सामान्य तापमान मान प्रदर्शित करने के लिए तुरंत "(I)" कुंजी दबाएं और छोड़ें।यदि 10 सेकंड के भीतर कोई कुंजी संचालन नहीं होता है, तो सिस्टम संशोधित पैरामीटर को सहेज नहीं पाएगा, सामान्य तापमान प्रदर्शित करने के लिए स्क्रीन वापस आ जाएगी।
3. सिस्टम डेटा पुनर्स्थापित करें
विद्युतीकृत होने पर, सिस्टम स्वयं जांच करेगा, त्रुटि निकास पर स्क्रीन "एर" प्रदर्शित करेगी, कृपया इस समय कोई भी कुंजी दबाएं, और यह
डिफ़ॉल्ट मान को पुनर्स्थापित करता है और सामान्य कार्य मोड में प्रवेश करता है, ऐसी परिस्थितियों में पैरामीटर मान को रीसेट करने की सलाह दी जाती है।
ऑपरेशन निर्देश
नियंत्रक की सामान्य कामकाजी स्थिति के तहत, 3s के लिए "(I)" कुंजी दबाकर रखें, नियंत्रक बंद हो सकता है;नियंत्रक "बंद" स्थिति के तहत, 1s के लिए "(I)" कुंजी दबाकर रखें, नियंत्रक चालू हो सकता है।
नियंत्रक की सामान्य कामकाजी स्थिति के तहत, स्क्रीन वर्तमान मापने वाले तापमान मान को प्रदर्शित करती है;इसके अलावा नियंत्रक हीटिंग और कूलिंग के बीच कार्य मोड को भी स्विच कर सकता है।
तापमान मान >= तापमान निर्धारित मान मापने पर नियंत्रक कूल इंडिकेटर लाइट के साथ रेफ्रिजरेट करना शुरू कर देता है
+अंतर मान, और रेफ्रिजरेटिंग रिले जुड़ा हुआ है;यदि "कूल" सूचक प्रकाश चमकता है, तो यह रेफ्रिजरेटिंग को इंगित करता है
उपकरण कंप्रेसर विलंब सुरक्षा स्थिति के अंतर्गत है;जब तापमान मापने के लिए निर्धारित तापमान का मान लिया जाता है, तो कूल संकेतक प्रकाश चालू हो जाता है, और रेफ्रिजरेटिंग रिले डिस्कनेक्ट हो जाता है।
जब माप तापमान मान <= तापमान सेट मूल्य-अंतर मान, और "हीट" संकेतक प्रकाश चालू होता है, तो हीट रिले कनेक्ट होने पर सिस्टम गर्म होना शुरू हो जाता है;जब मापने वाला तापमान >= तापमान निर्धारित मान होता है, तो "हीट" संकेतक लाइट बंद हो जाती है, और हीट रिले डिस्कनेक्ट हो जाता है।
त्रुटि/अलार्म विवरण
सेंसर त्रुटि होने पर अलार्म: जब सेंसर खुला सर्किट या शॉर्ट सर्किट हो तो नियंत्रक सेंसर त्रुटि अलार्म मोड को सक्रिय करता है
चलने की स्थिति बजर अलार्म के साथ बंद हो जाती है, और निक्सी ट्यूब "ईई" प्रदर्शित करती है, कोई भी कुंजी दबाने से अलार्म ध्वनि रद्द हो सकती है, त्रुटि और दोष दूर होने पर सिस्टम सामान्य तापमान प्रदर्शित करने के लिए वापस आ जाता है।
अलार्म जब मापने वाला तापमान तापमान मापने की सीमा से अधिक हो जाता है: जब मापने वाला तापमान तापमान मापने की सीमा से अधिक हो जाता है तो नियंत्रक त्रुटि अलार्म फ़ंक्शन को सक्रिय करता है, सभी चालू स्थिति बजर अलार्म के साथ बंद हो जाती है, और निक्सी ट्यूब "एचएच" प्रदर्शित करती है, कोई भी कुंजी दबाएं अलार्म ध्वनि को रद्द कर सकता है, जब तापमान सामान्य माप सीमा पर बहाल हो जाता है तो सिस्टम सामान्य कार्य मोड को प्रदर्शित करने के लिए वापस आ जाता है।
सुरक्षा नियम
★खतरा:

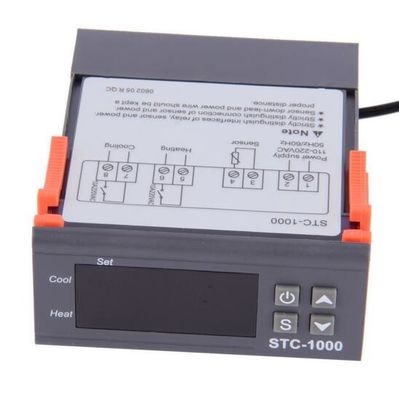

1.सेंसर डाउन-लीड, पावर वायर और आउटपुट रिले इंटरफ़ेस को एक-दूसरे से सख्ती से अलग करें, और गलत को रोकें
कनेक्शन या रिले को ओवरलोड करना।
2.खतरे: बिजली बंद किए बिना तार टर्मिनलों को जोड़ने पर रोक लगाएं।
★चेतावनी:
अत्यधिक नमी, उच्च तापमान, मजबूत विद्युत चुंबकत्व हस्तक्षेप या के वातावरण में मशीन का उपयोग करना प्रतिबंधित करें
मजबूत संक्षारण.
★सूचना:
1. बिजली आपूर्ति निर्देश में दर्शाए गए वोल्टेज मान के अनुरूप होनी चाहिए।
2. व्यवधान से बचने के लिए, सेंसर डाउन-लीड और बिजली के तार को एक दूरी पर रखा जाना चाहिए
