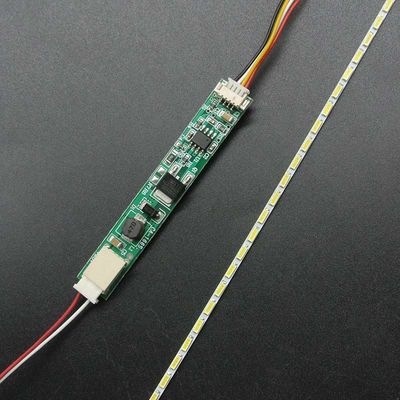

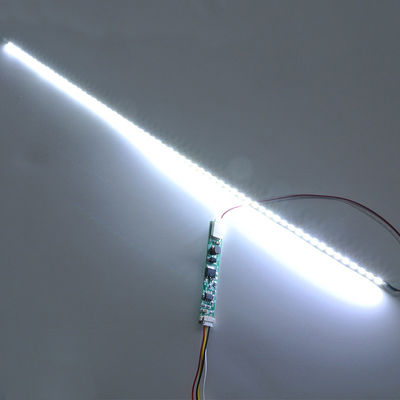

उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 10.4 से 15 इंच लैपटॉप लाइट स्ट्रिप | एलईडी प्रकार: | 4014 एलईडी |
|---|---|---|---|
| हल्के रंग: | सफ़ेद | कीवर्ड: | पट्टी काटी जा सकती है |
| समारोह: | डिमिंग का समर्थन करें | ||
| प्रमुखता देना: | 9.6V एलईडी बैकलाइट स्ट्रिप,एलईडी बैकलाइट स्ट्रिप 19 इंच,लैपटॉप एलईडी स्ट्रिप 10.4 इंच |
||

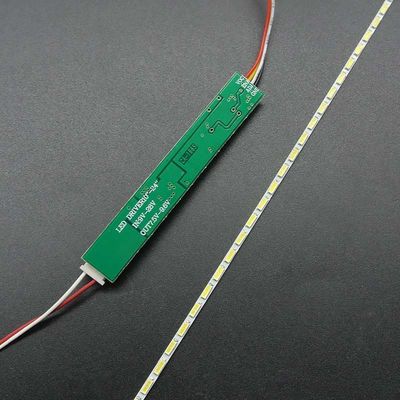

कनवर्टर:68*10मिमी
इनपुट:9-28v आउटपुट:7.5-9.6v
एलईडी पट्टी का आकार: 310x2 मिमी

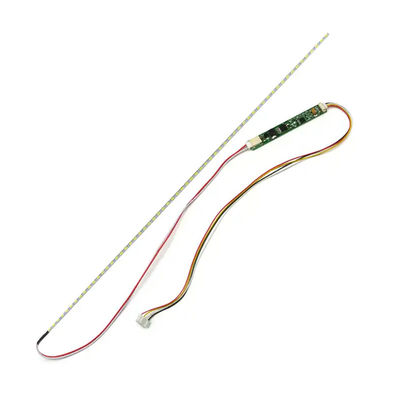

पैकेट:
1x लैपटॉप LED स्ट्रिप
1x कनवर्टर
1x कनेक्शन केबल
लैपटॉप स्क्रीन के लिए:
10 इंच एलईडी बैकलाइट, लंबाई: 220 मिमी
12 इंच एलईडी बैकलाइट, लंबाई: 255 मिमी
12 इंच एलईडी बैकलाइट, लंबाई: 268 मिमी
13 इंच एलईडी बैकलाइट, लंबाई: 270 मिमी
14 इंच एलईडी बैकलाइट, लंबाई: 290 मिमी
14 इंच एलईडी बैकलाइट, लंबाई: 310 मिमी
15 इंच एलईडी बैकलाइट, लंबाई: 310 मिमी
15.4 इंच एलईडी बैकलाइट, लंबाई: 336 मिमी
स्थापना:
यदि आपका मॉनिटर इन्वर्टर का उपयोग कर रहा है, तो यह किट ड्राइवर बोर्ड में प्लग करने के लिए इन्वर्टर को बदल देती है;
यदि आपका मॉनिटर एक उच्च-वोल्टेज एकीकृत बिजली आपूर्ति बोर्ड है, तो: बोर्ड सक्रिय है, 12 वी (कैपेसिटेंस) ढूंढें,
और फिर बिजली की आपूर्ति को अनप्लग करें, खोजने के लिए मल्टीमीटर का उपयोग करें और 12V (कैपेसिटेंस) मूल कनेक्टिंग को डिस्कनेक्ट करें
नकारात्मक टर्मिनल, बोर्ड को तीन लाइन प्राप्त हुई: 12V, ON, GND, इन्वर्टर का 12v 12v सकारात्मक के साथ जुड़ता है
एचआईएनजी-वोल्टेज एकीकृत बिजली आपूर्ति बोर्ड का इलेक्ट्रोड, जीएनडी नकारात्मक इलेक्ट्रोड से जुड़ा हुआ है, ऑन कनेक्ट
चालू/बंद के साथ.सरल शब्दों में, इन्वर्टर के बजाय मूल उच्च वोल्टेज बिजली की आपूर्ति काट दी जाती है,
शक्ति लेने के लिए मूल उच्च दबाव वाले मोर्चे में
VIN : वोल्टेज
ईएनए: चालू/बंद
मंद: एडीजे चमक समायोजित करें
जीएनडी: कनेक्टिंग ग्राउंड
आशा है कि यह आपकी मदद कर सकता है, यह DIY किट है, हम यह सब करने के लिए आपकी जगह नहीं ले सकते।आशा है आप इसे समझ सकेंगे
यदि आप कोई मरम्मत कौशल नहीं जानते हैं, तो बेहतर होगा कि आप इस किट को न चुनें।
