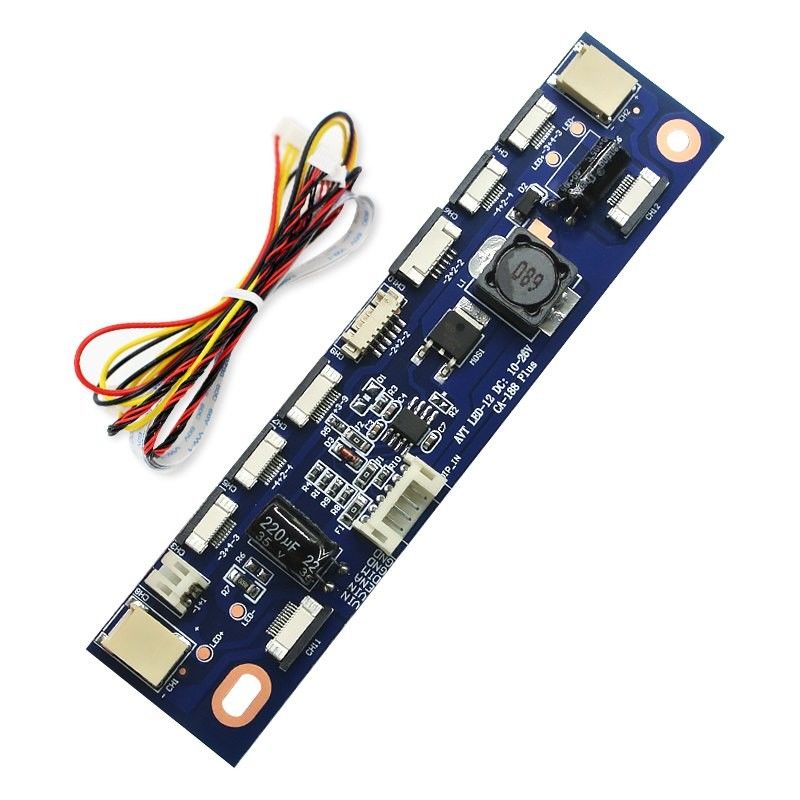

सीए-188 एलईडी बैकलाइट ड्राइवर बोर्ड ऑन स्विचिंग सिग्नल एडीजे ब्राइटनेस कंट्रोल

एलईडी उच्च दबाव बोर्ड संशोधन, प्रतिस्थापन निर्देश

1: बूस्टर बोर्ड द्वारा आवश्यक बिजली आपूर्ति, ग्राउंड वायर और स्विचिंग सिग्नल को यूनिवर्सल एलईडी बूस्टर बोर्ड वीसीसी बिजली आपूर्ति ऑन स्विचिंग सिग्नल एडीजे ब्राइटनेस कंट्रोल जीएनडी ग्राउंड वायर से कनेक्ट करें (एलसीडी उच्च दबाव बोर्ड के समान कनेक्शन विधि)

एलईडी के कई फायदे हैं, जैसे अच्छी चमक, लंबे जीवन, कम वोल्टेज सुरक्षा, कम बिजली की खपत इत्यादि...

यह एलईडी बूस्टर बोर्ड, आमतौर पर उपयोग की जाने वाली विभिन्न प्रकार की एलईडी परिभाषाओं को सेट करता है, आमतौर पर उपयोग की जाने वाली एलईडी की सामान्य सामान्य परिभाषाएं, रखरखाव मास्टर्स के लिए एलईडी रोशनी का परीक्षण और प्रकाश, एलईडी रोशनी को अनुकूलित करने और बड़ी मात्रा में एलईडी रोशनी को संशोधित करने के लिए पहली पसंद है।

नोट: [इसमें 3, 9वी बक सॉल्यूशन लैंप स्ट्रिप्स का समूह शामिल नहीं है]

[समर्थित परिभाषा]

सिंगल और डुअल 12पिन सॉफ्टबार इंटरफ़ेस: -5+2-5;[सिंगल और डबल लाइट कनेक्ट की जा सकती हैं]

सिंगल और डबल 10पिन सॉफ्टबार इंटरफ़ेस: -3+4-3;[सिंगल और डबल लाइट कनेक्ट की जा सकती हैं]

सिंगल और डुअल 10पिन सॉफ्टबार इंटरफ़ेस: -4+2-4;[सिंगल और डबल लाइट कनेक्ट की जा सकती हैं]

सिंगल 12पिन सॉफ्टबार इंटरफ़ेस: +3-9;

आमतौर पर उपयोग किया जाने वाला 6-तार इंटरफ़ेस: -2+2-2 (सैमसंग 6-तार);

आमतौर पर उपयोग किया जाने वाला 1.0 विनिर्देश 6-पिन सॉफ्टबार इंटरफ़ेस: -2+2-2;

सामान्य 2-पिन इंटरफ़ेस: BH2.0

सामान्य मानक लैंप छोटा पोर्ट इंटरफ़ेस: बीएच 3.5 छोटा पोर्ट [सिंगल और डबल लाइट से जोड़ा जा सकता है]

• इनपुट वॉल्यूम: 10-26V
• आउटपुट वॉल्यूम: 18-60V
• समर्थित: 15 इंच-27 इंच पैनल
• के लिए: एलईडी पैनल
• 5 पीसी केबल के साथ 12 प्रकार की परिभाषा का समर्थन

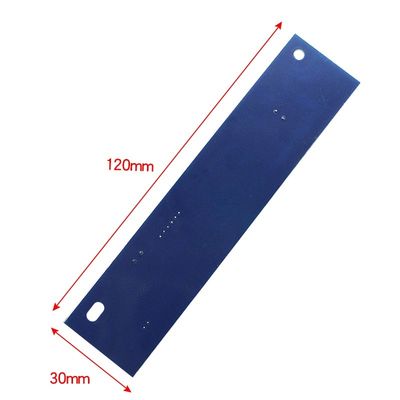

• साइज़: 12x3 सेमी
•
