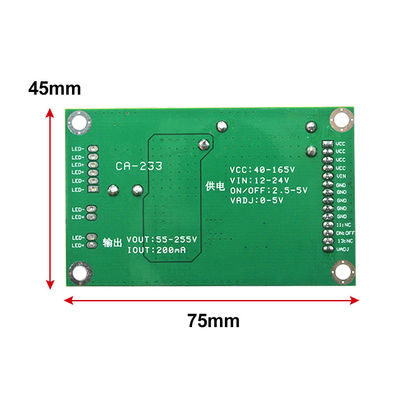

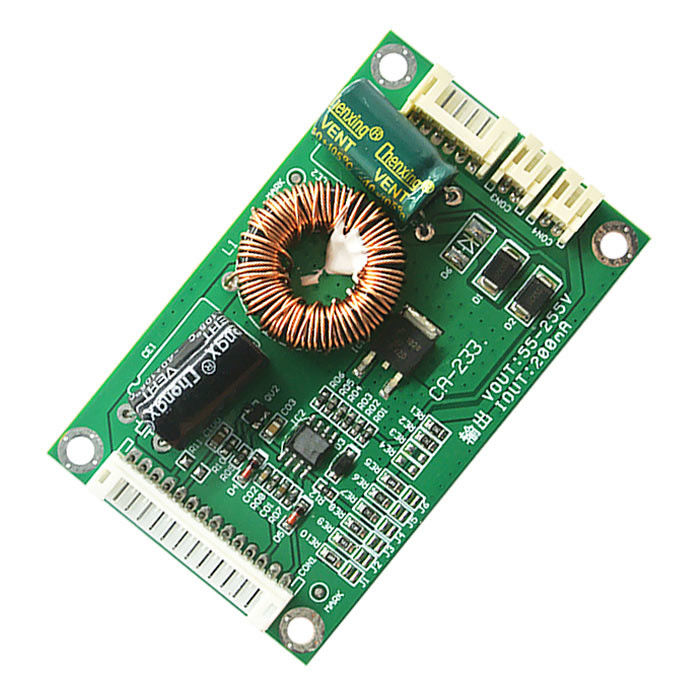

CA-233 LED बैकलाइट ड्राइवर बोर्ड 55-255V आउटपुट निरंतर करंट

टीसीएल के लिए सीए-233।कोंका.स्काईवर्थ.चांगहोंग.Hisense.हायर और टेलीविजन के अन्य ब्रांड ट्रिपल-बोर्ड बैकलाइट ड्राइव सर्किट
मरम्मत या टीवी असेंबली।इनपुट वोल्टेज 40-165V, आउटपुट 55-255V।
यदि आप बैकलाइट बार के आवश्यक वोल्टेज को नहीं जानते हैं, तो कृपया प्रयास करने के लिए न्यूनतम करंट (डिफ़ॉल्ट 200MA) से स्थापित करें,
बैकलाइट की चमक पर्याप्त नहीं है तो धीरे-धीरे बढ़ाएं, बैकलाइट को जलाने के लिए अधिकतम करंट का उपयोग न करें, इसे जलाना आसान है
प्रकाश या ड्राइव बोर्ड.

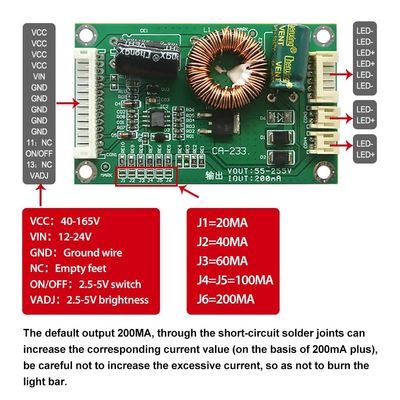

सीए-233 वर्तमान समायोजन निर्देश:

जे1 = 20एमए
जे2 = 40एमए
जे3 = 60एमए
जे4 = जे5 = 100एमए
जे6 = 200एमए

कनेक्टिंग निर्देश:
1. फिल्टर कैपेसिटर के बैकलाइट के लिए इंटीग्रल पावर बोर्ड रेक्टिफिकेशन में वीसीसी के लिए सकारात्मक वोल्टेज, 45v-165v के बीच वोल्टेज रेंज।
2. फिर 12-24V वोल्टेज को VIN से, 45V से अधिक हाई वोल्टेज से नहीं जोड़ा जा सकता।
3. पावर ग्राउंड को जीएनडी से कनेक्ट करें।
4. एनसी खाली है, जुड़ा नहीं है।
5. मूल पावर बोर्ड में प्राप्त स्विच सिग्नल को चालू / बंद करने के लिए, 2.5V-5V की संदर्भ सीमा।
6. मूल मशीन का डिमिंग सिग्नल VADJ फीट से जुड़ा है, 5V सबसे गहरा है, 0V सबसे चमकीला है।

डिफ़ॉल्ट आउटपुट 200MA, शॉर्ट-सर्किट सोल्डर जोड़ों के माध्यम से संबंधित वर्तमान मूल्य (200mA प्लस के आधार पर) बढ़ा सकता है, सावधान रहें कि अत्यधिक वर्तमान में वृद्धि न हो, ताकि लाइट बार न जले।
इनपुट वोल्टेज पर: निरंतर चालू प्लेट को 2-तरफ़ा वोल्टेज इनपुट की आवश्यकता होती है, VCC फिर 40-165V वोल्टेज, VIN फिर 12-24V वोल्टेज, केवल एक वोल्टेज बूस्ट नहीं होगा।

बख्शीश:इन्सुलेशन पर ध्यान देने के लिए ड्राइव बोर्ड की शक्ति, बिजली के बाद तुरंत लोहे और इस तरह की बिजली नहीं डालनी चाहिए
प्रवाहकीय सामग्री.बिजली आपूर्ति के बाद, 400V इलेक्ट्रोलिसिस के डिस्चार्ज पर ध्यान दें (बिजली के झटके या क्षति से बचने के लिए)।
शीतकालीन शरीर स्थिर मजबूत, सर्किट बोर्ड पर सेमीकंडक्टर बोर्ड को सीधे न छूएं (आप हाथ धो सकते हैं और फिर छू सकते हैं)।
