CA-255 एलईडी बैकलाइट ड्राइवर बोर्ड पीडब्ल्यूएम पल्स चौड़ाई समायोजन 10.8-28v

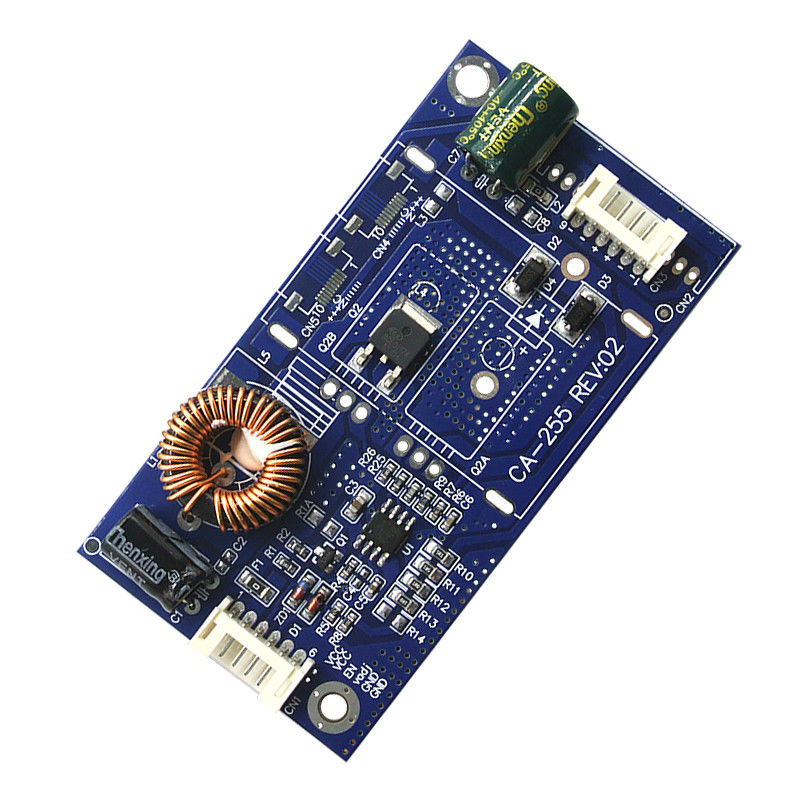

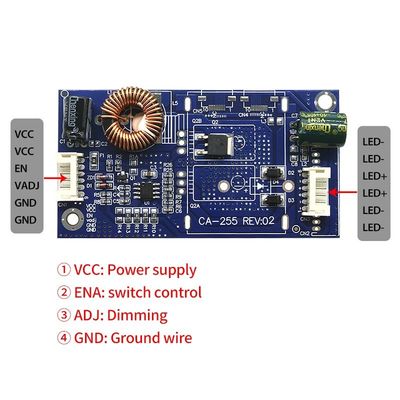

1. वीसीसी: बिजली की आपूर्ति और वोल्टेज सकारात्मक, सर्किट वोल्टेज (वोल्टेज आमतौर पर 12 वी या 24 वी है)

2. ON / OFF, ON, EN, ON_BL आदि: स्विच फ़ुट, फ़ुट स्विच सिग्नल (वोल्टेज रेंज 2.5V-5V के बीच है)

3. पीडब्लूएम, पीडीआईएम, वीडीएजे, बीएल-पीडब्लूएम और अन्य: चमक समायोज्य पैर (डिमिंग के दो मोड हैं, एक डिजिटल मोड में है -पीडब्लूएम,
एक है एनालॉग डिमिंग-डीसी

4. PWM को पल्स चौड़ाई समायोजन कहा जाता है, जो एक आयताकार वर्ग तरंग संकेत उत्पन्न करता है, आवृत्ति आम तौर पर 200HZ-2KHZ होती है,
वोल्टेज आयाम आम तौर पर 3.3V है, PDIM अंग्रेजी शॉर्टहैंड, डिम का अर्थ है "चमक।"
एनालॉग डिमिंग डीसी वोल्टेज द्वारा होती है, इसे आमतौर पर सीधे पैर में स्थानांतरित किया जाता है जो चमक को नियंत्रित करने के लिए 0V-5V डीसी वोल्टेज प्रदान करता है।

जीएनडी: ग्राउंड (नकारात्मक)

एलईडी +: प्रकाश उत्सर्जक डायोड (एलईडी पट्टी) सकारात्मक

एलईडी-: प्रकाश उत्सर्जक डायोड (एलईडी पट्टी) नकारात्मक

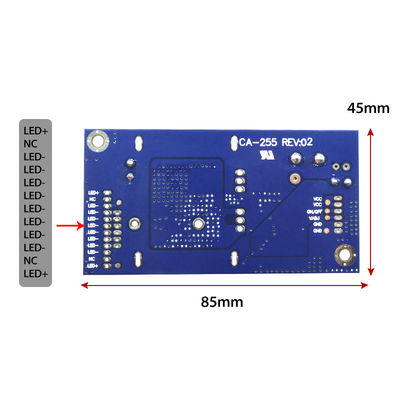

1. मॉडल नं: CA-255
2. इनपुट वॉल्यूम: 10.8-28V
3. आउटपुट वॉल्यूम:: 15-88v
4. आकार: 8.5x4.5 सेमी
5. वज़न: 24.4 ग्राम
