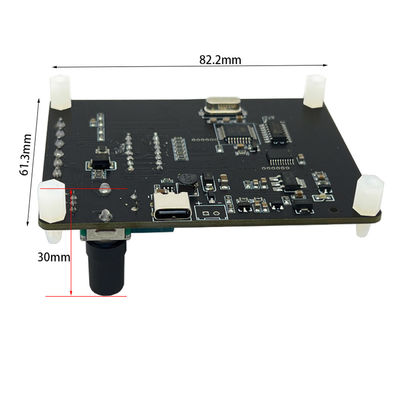

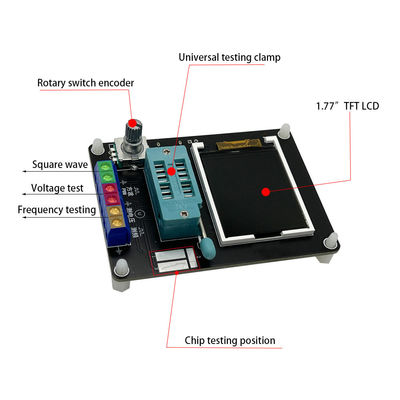

GM328A ट्रांजिस्टर डायोड परीक्षक उपकरण ESR वोल्टेज आवृत्ति मीटर

टिप्पणी:

संधारित्र का परीक्षण करने से पहले, माप के लिए परीक्षण धारक में डालने से पहले संधारित्र को डिस्चार्ज कर दें, अन्यथा परीक्षक के माइक्रोकंट्रोलर को नुकसान पहुंचने का खतरा होता है।

1,अंशांकन

परीक्षक अंशांकन का उपयोग अपने स्वयं के घटकों में त्रुटियों को खत्म करने के लिए किया जाता है, जिससे अंतिम परीक्षण परिणाम अधिक सटीक हो जाते हैं।अंशांकन को त्वरित अंशांकन और पूर्ण कार्य अंशांकन में विभाजित किया गया है।
त्वरित अंशांकन के लिए संचालन विधि: तीन परीक्षण बिंदुओं टीपी1, टीपी2 और टीपी3 को तारों से छोटा करें और फिर स्क्रीन देखते समय परीक्षण बटन दबाएं।स्क्रीन का रंग काली पृष्ठभूमि पर सफेद टेक्स्ट में बदल जाएगा।शीघ्र संदेश "सेल्फ़टेस्ट मोड...?" के बाद, तेज़ अंशांकन प्रक्रिया में प्रवेश करने के लिए परीक्षण बटन दबाएँ;यदि, संदेश "सेल्फटेस्ट मोड...?" के बाद यदि "सेल्फटेस्ट मोड..." संदेश के बाद 2 सेकंड के भीतर कोई बटन नहीं दबाया जाता है, तो सामान्य परीक्षण प्रक्रिया पूरी हो जाती है और तीन परीक्षण बिंदुओं टीपी1, टीपी2 के प्रतिरोध मान और TP3 अंत में प्रदर्शित होते हैं। त्वरित अंशांकन प्रक्रिया में प्रवेश करने के बाद, कुछ डेटा स्क्रीन पर दिखाई देगा, इसे अनदेखा करें। स्क्रीन पर एक चमकती स्ट्रिंग दिखाई देने तक प्रतीक्षा करें
"पृथक जांच!" के बाद, छोटे टीपी1, टीपी2 और टीपी3 लीड को हटा दें।स्क्रीन पर "टेस्ट एंड" स्ट्रिंग दिखाई देने तक त्वरित अंशांकन पूरा हो जाता है।पहली बार अंशांकन करते समय, पूर्ण फ़ंक्शन अंशांकन विधि का उपयोग करें।
पूर्ण फ़ंक्शन अंशांकन को फ़ंक्शन मेनू से एक्सेस किया जाता है और इसके लिए अतिरिक्त 220nf कैपेसिटर की आवश्यकता होती है।पूर्ण फ़ंक्शन अंशांकन अधिक व्यापक अंशांकन प्रक्रिया करता है और इसमें अधिक समय लग सकता है।एक बार फ़ंक्शन मेनू में, परीक्षण बटन को मेनू आइटम "सेल्फटेस्ट" पर घुमाएं, फिर पूर्ण फ़ंक्शन अंशांकन प्रक्रिया में प्रवेश करने के लिए परीक्षण बटन दबाएं, जो चमकती स्ट्रिंग "छोटी जांच" से शुरू होती है! जब चमकती स्ट्रिंग "पृथक जांच!" स्क्रीन पर दिखाई देता है, तीन परीक्षण बिंदुओं से तारों को हटा दें और अंशांकन प्रक्रिया के आगे बढ़ने की प्रतीक्षा करना जारी रखें, जब स्ट्रिंग "1-||- 3 > 100nf", परीक्षण बिंदु TP1 और TP3 पर तैयार 220nf कैपेसिटर स्थापित करें। तब तक प्रतीक्षा करें जब तक स्क्रीन पर "टेस्ट एंड" न लिखा हो और पूरी तरह कार्यात्मक अंशांकन प्रक्रिया पूरी न हो जाए।

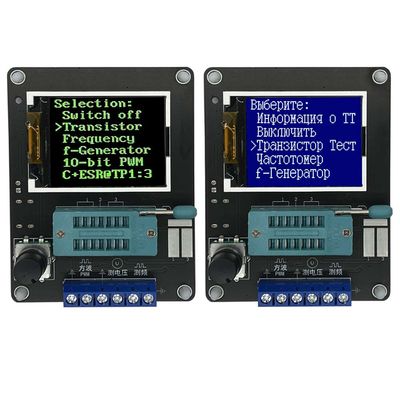

2. फ़ंक्शन मेनू

2.1 स्विच ऑफ करें
2.2 ट्रांजिस्टर
2.3 आवृत्ति
आवृत्ति मापता है.आवृत्ति माप फ़ंक्शन से बाहर निकलने के लिए परीक्षण बटन को दबाकर रखें।आवृत्ति माप सीमा 1 हर्ट्ज से 1 मेगाहर्ट्ज से अधिक है, जब मापी गई आवृत्ति 25 किलोहर्ट्ज से कम होती है, तो अवधि प्रदर्शित होती है
2.4 एफ-जनरेटर
चयन योग्य एकाधिक वर्ग तरंग आवृत्तियों के साथ वर्ग तरंग जनरेटर, विभिन्न वर्ग तरंग आवृत्तियों के बीच स्विच करने के लिए परीक्षण बटन को बाएँ या दाएँ घुमाएँ, वर्ग तरंग जनरेटर से बाहर निकलने के लिए परीक्षण बटन को देर तक दबाएँ।
2.5 10-बिट पीडब्लूएम
पल्स जनरेटर, पल्स के कर्तव्य चक्र को 1% - 99% तक समायोजित करने के लिए परीक्षण बटन को बाएँ या दाएँ घुमाएँ।पल्स जनरेटर से बाहर निकलने के लिए परीक्षण बटन को दबाकर रखें।
2.6 सी+ईएसआर@टीपी1:3
कैपेसिटेंस इन-लाइन माप फ़ंक्शन, इन-लाइन 2uF-50mF कैपेसिटर के कैपेसिटेंस मान और ईएसआर को मापने के लिए टीपी 1 और टीपी 3 से दो तारों का नेतृत्व किया जा सकता है, ध्यान दें कि परीक्षण के तहत कैपेसिटर को परीक्षण से पहले पूरी तरह से डिस्चार्ज किया जाना चाहिए, यदि माप इन-लाइन है, परीक्षण करने से पहले सर्किट जहां कैपेसिटर स्थित है, उसे पूरी तरह से डिस्कनेक्ट करने की आवश्यकता है।
2.7
प्रतिरोध निरंतर माप विधि, टीपी 1 और टीपी 3 पर स्थापित प्रतिरोध मूल्य और अधिष्ठापन मूल्य का लगातार परीक्षण करें।अधिष्ठापन केवल तभी मापा जाता है जब परीक्षण के तहत प्रतिरोध 2100 ओम से कम होता है, और अधिष्ठापन 0.01mH से 20H तक मापा जाता है।बाहर निकलने के लिए परीक्षण बटन को दबाकर रखें।
2.8 1-||-3
कैपेसिटेंस निरंतर माप विधि लगातार टीपी 1 और टीपी 3 पर लगाए गए कैपेसिटेंस मानों का परीक्षण करती है।छोटे कैपेसिटेंस कैपेसिटर के लिए, कैपेसिटेंस मान केवल इस परीक्षण विधि में मापा जा सकता है।समतुल्य श्रृंखला प्रतिरोध (ESR) मान 0.01Ω के रिज़ॉल्यूशन के साथ 90nF से अधिक कैपेसिटर के लिए मापा जाता है।5000pF से ऊपर के कैपेसिटर चार्ज करने के बाद अपनी वोल्टेज ड्रॉप दर दिखाते हैं।

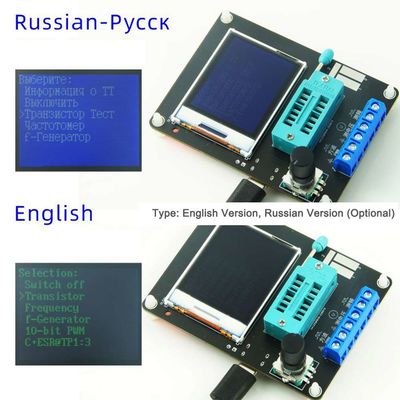

2.9 DS18B20 रूसी संस्करण इस फ़ंक्शन के बिना
DS18B20 एक तापमान सेंसर है जो डेटा स्थानांतरित करने के लिए एकल बस संचार विधि का उपयोग करता है और इसमें ट्रायोड (TO-92) के समान पैकेज होता है, नीचे दिया गया चित्र DS18B20 का पिनआउट दिखाता है।

DS18B20 परीक्षण फ़ंक्शन में प्रवेश करने के बाद, डिस्प्ले की दूसरी पंक्ति परीक्षण धारक और DS18B20 के बीच संबंध दिखाती है, "1=GND 2=DQ 3=VDD", यह दर्शाता है कि TP1 DS18B20 के GND से जुड़ा है, TP2 है DS18B20 के DQ से जुड़ा है और TP3 DS18B20 के VDD से जुड़ा है।परीक्षक स्वचालित रूप से DS18B20 को नहीं पहचानता है, इसलिए आपको DS18B20 को स्थापित करने के लिए दूसरी पंक्ति में दिए गए निर्देशों का पालन करना होगा।
परीक्षक DS18B20 द्वारा मापा गया 12-अंकीय तापमान परिणाम पढ़ सकता है और इसे 0.0625°C के रिज़ॉल्यूशन के साथ संबंधित सेल्सियस तापमान मान के रूप में तीसरी पंक्ति में प्रदर्शित कर सकता है।
स्क्रैचपैड: परीक्षक DS18B20 की 8 आंतरिक मेमोरी कोशिकाओं की सामग्री और सीआरसी चेक वैल्यू के अंतिम बाइट को पढ़ता है।कुल 9 बाइट्स.
स्क्रैचपैड बाइट
तापमान एलएसबी 0
तापमान एमएसबी 1
वें/उपयोगकर्ता बाइट 1 2
टीएल/यूजर बाइट 2 3
कॉन्फ़िग 4
आरक्षित 5
आरक्षित 6
आरक्षित 7

सीआरसी 8

उदाहरण के लिए, यदि एक समय में पढ़ा गया मान स्क्रैचपैड है: EC014B467FFF0C102A तो संबंध इस प्रकार है
स्क्रैचपैड वैल्यू बाइट
तापमान एलएसबी ईसी 0
तापमान एमएसबी 01 1
वें/उपयोगकर्ता बाइट 1 4बी 2
टीएल/यूजर बाइट 2 46 3
कॉन्फिग 7F 4
आरक्षित एफएफ 5
आरक्षित 0सी 6
आरक्षित 10 7

सीआरसी 2ए 8

64-बिट ROM: परीक्षक द्वारा पढ़े गए प्रत्येक DS18B20 की विश्व स्तर पर अद्वितीय डिवाइस आईडी, जो 64 बिट लंबी है।इसे 3 भागों में बांटा गया है.

उदाहरण के लिए, DS18B20 द्वारा पढ़ा जाने वाला 64-बिट ROM है
64-बिट ROM: 28FF4D58361604A1
फिर वहाँ है
8-बिट परिवार कोड 28
48-बिट सीरियल नंबर 041636584डीएफएफ
8-बिट सीआरसी कोड A1

नोट: तापमान मान (TEMP) को छोड़कर, जो दशमलव में है, सभी भाग हेक्साडेसिमल में हैं।
DS18B20 की तापमान माप सीमा -55°C - 125°C है।इस फ़ंक्शन से बाहर निकलने के लिए परीक्षण बटन को दबाकर रखें।
2.10 सी(यूएफ)-सुधार
इस फ़ंक्शन का उपयोग उच्च-क्षमता कैपेसिटेंस के मापा मान को सही करने के लिए किया जाता है, जो डिफ़ॉल्ट रूप से 0% पर सेट होता है।इसका मतलब है कि कोई सुधार नहीं है और इसे -0.2% - 8% पर सेट किया गया है।एक सकारात्मक मान संधारित्र के मापा मूल्य को कम कर देगा और एक नकारात्मक मान संधारित्र के मापा मूल्य को बढ़ा देगा।
सेटिंग के बाद बाहर निकलने के लिए टेस्ट बटन को दबाकर रखें।
2.11 आईआर_डिकोडर रूसी संस्करण इस फ़ंक्शन के बिना
इस फ़ंक्शन के लिए 1838 एकीकृत आईआर रिसीवर (पल्स प्रकार) के उपयोग की आवश्यकता होती है, इस फ़ंक्शन में प्रवेश करने के बाद, डिस्प्ले पर प्रॉम्प्ट की दूसरी पंक्ति देखें जो स्ट्रिंग ""1=DOUT 2=GND 3=VCC" दिखाती है, जिसका अर्थ है स्ट्रिंग परीक्षक और आईआर रिसीवर पर 3 परीक्षण बिंदुओं को इंगित करती है। स्ट्रिंग परीक्षक और आईआर रिसीवर हेड पर 3 परीक्षण बिंदुओं के बीच कनेक्शन को इंगित करती है, जिसे निर्देशों के अनुसार सख्ती से जोड़ा जाना चाहिए। केवल एक आईआर रिसीवर परीक्षण स्टैंड को खाली छोड़ा जा सकता है या सही ढंग से स्थापित किया जा सकता है, इसमें कोई अन्य घटक नहीं रखा जा सकता है, और परीक्षण बिंदुओं को तारों से छोटा नहीं किया जाना चाहिए। यह अप्रत्याशित दोषों से बचने के लिए है। नीचे दिया गया चित्र उदाहरण आईआर के बढ़ते अभिविन्यास को दर्शाता है रिसीवर सिर.
TP1 IR रिसीवर हेड के DOUT पिन से, TP2 GND से और TP3 VCC से जुड़ा है।
आईआर रिमोट कंट्रोल डिकोडिंग फ़ंक्शन दो आईआर रिमोट कंट्रोल कोडिंग प्रारूपों का समर्थन करता है।
प्रारूप I
प्रारूप 2

उपरोक्त दोनों प्रारूप लगभग समान हैं, अंतर बूट कोड की लंबाई में है।प्रारूप 1 9एमएस है और प्रारूप 2 4.5एमएस है।
आईआर रिमोट कंट्रोल डिकोडिंग फ़ंक्शन क्रमशः प्रारूप एक के लिए uPD6121 और प्रारूप दो के लिए TC9012 का उपयोग करता है।

ऑपरेटिंग निर्देश
आईआर रिमोट कंट्रोल डिकोडिंग फ़ंक्शन को केवल फ़ंक्शन मेनू से एक्सेस किया जा सकता है।आईआर रिमोट कंट्रोल डिकोडिंग फ़ंक्शन में प्रवेश करने से पहले, परीक्षण स्टैंड या स्क्वायर वेव आउटपुट टर्मिनलों पर कोई घटक नहीं होना चाहिए।आईआर रिमोट कंट्रोल डिकोडिंग फ़ंक्शन दर्ज करें और तब तक प्रतीक्षा करें जब तक डिस्प्ले "स्टैंडिंग बाय..." न दिखाए। डिस्प्ले पर "स्टैंडिंग बाई..." स्ट्रिंग दिखाई देने के बाद, एकीकृत आईआर रिसीवर हेड को टेस्ट बेस में डालें और इसे लॉक करें। जगह।फिर रिमोट कंट्रोल को आईआर रिसीवर हेड पर इंगित किया जा सकता है और चालू किया जा सकता है।यदि रिमोट कंट्रोल के लिए उपयोग किया गया कोड पहचाना जाता है।तीसरी पंक्ति ">>>>>>>>>>>" वर्णों की एक स्ट्रिंग दिखाएगी जो एक सफल डिकोड को इंगित करेगी और चौथी पंक्ति रिमोट कंट्रोल के लिए उपयोग किए गए कोड प्रारूप को दिखाएगी।पांचवीं पंक्ति उपयोगकर्ता कोड (उपयोगकर्ता कोड 1) की पहली बाइट दिखाती है और छठी पंक्ति उपयोगकर्ता कोड (उपयोगकर्ता कोड 2) की दूसरी बाइट दिखाती है।सातवीं पंक्ति डेटा कोड (डेटा) और डेटा उलटा कोड (~डेटा) दिखाती है।
(आईआर डिकोडर फ़ंक्शन के सभी मान हेक्साडेसिमल प्रारूप में हैं।
आईआर डिकोडिंग फ़ंक्शन केवल एकल कुंजी मोड का समर्थन करता है, निरंतर मोड का नहीं।इस फ़ंक्शन का परीक्षण करते समय, मैंने पाया कि परीक्षण के लिए उपयोग किए जाने वाले कई टीवी रिमोट कंट्रोल TC9012 थे, छोटा Mp3 रिमोट कंट्रोल uPD6121 था, और एयर कंडीशनर रिमोट कंट्रोल को पहचाना नहीं गया था:-(।) सीमाओं के कारण, कोई और परीक्षण नहीं किया जा सका हो गया।
इस फ़ंक्शन से बाहर निकलने के लिए, परीक्षण धारक से रिसीवर हेड को हटा दें और फिर बाहर निकलने के लिए रोटरी एनकोडर स्विच को दबाकर रखें।
2.11 आईआर_एनकोडर रूसी संस्करण इस फ़ंक्शन के बिना
आईआर रिमोट कंट्रोल एनकोडर फ़ंक्शन के लिए एक इन्फ्रारेड एलईडी की आवश्यकता होती है।परीक्षक इस इन्फ्रारेड एलईडी को नियंत्रित कर सकता है और इस प्रकार एक इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन को कार्यान्वित कर सकता है।चूँकि परीक्षक केवल लगभग 6mA का अधिकतम ड्राइव करंट प्रदान कर सकता है, नियंत्रण दूरी की तुलना सामान्य इन्फ्रारेड रिमोट कंट्रोल से नहीं की जा सकती है।इन्फ्रारेड रिसीवर हेड को संचारित करने के लिए संरेखित करने के साथ, यह संभवतः 2 मीटर के भीतर है।
आईआर रिमोट कंट्रोल एन्कोडिंग दो प्रारूपों का समर्थन करता है, जो पहले वर्णित आईआर रिमोट कंट्रोल डिकोडिंग प्रारूप के समान है।UPD6121 का उपयोग प्रारूप एक को इंगित करने के लिए और TC9012 का उपयोग प्रारूप दो को इंगित करने के लिए भी किया जाता है।
ऑपरेटिंग निर्देश
आईआर रिमोट कंट्रोल कोडिंग फ़ंक्शन को केवल फ़ंक्शन मेनू से एक्सेस किया जा सकता है।आईआर रिमोट कंट्रोल कोडिंग फ़ंक्शन में प्रवेश करने से पहले, परीक्षण स्टैंड या स्क्वायर वेव आउटपुट टर्मिनलों पर कोई घटक नहीं होना चाहिए।इन्फ्रारेड रिमोट कंट्रोल कोडिंग फ़ंक्शन में प्रवेश करने के बाद, इन्फ्रारेड एलईडी को स्क्वायर वेव आउटपुट टर्मिनल से कनेक्ट करें, इन्फ्रारेड एलईडी का नकारात्मक टर्मिनल पृथ्वी से जुड़ा है और सकारात्मक टर्मिनल आउटपुट से जुड़ा है।संचालन की सुविधा के लिए इन्फ्रारेड एलईडी के सकारात्मक और नकारात्मक टर्मिनलों को तारों का उपयोग करके बढ़ाया जा सकता है।इन्फ्रारेड एलईडी का लंबा पैर सकारात्मक है और छोटा पैर नकारात्मक है।
डिस्प्ले के सबसे बाएं कॉलम में एक ">" प्रतीक है जो दर्शाता है कि वर्तमान में कौन सा पैरामीटर सेट किया जा रहा है।परीक्षण बटन पर एक छोटा प्रेस विभिन्न सेटिंग आइटमों के बीच ">" को टॉगल करता है।दूसरी पंक्ति, "प्रोटोकॉल", उपयोग किए जाने वाले एन्कोडिंग प्रारूप को सेट करती है।परीक्षण बटन को बाएँ और दाएँ घुमाने से "uPD6121" और "TC9012" के बीच स्विच हो जाता है।
तीसरी और चौथी पंक्तियाँ "उपयोगकर्ता कोड1" और "उपयोगकर्ता कोड2" उपयोगकर्ता कोड के पहले और दूसरे बाइट्स को सेट करती हैं, जिसे परीक्षण बटन को बाईं ओर घुमाकर 1 के चरण में कम किया जा सकता है और परीक्षण बटन को घुमाकर 1 के चरण में बढ़ाया जा सकता है। सही।
पांचवीं पंक्ति डेटा कोड सेट करती है, जिसे बाएं हाथ के परीक्षण बटन के लिए 1 से कम किया जा सकता है और दाएं हाथ के परीक्षण बटन के लिए 1 तक बढ़ाया जा सकता है।डेटा व्युत्क्रम कोड की गणना डेटा कोड से स्वचालित रूप से की जाती है और इसे मैन्युअल रूप से सेट नहीं किया जा सकता है।
उपयोगकर्ता कोड और डेटा कोड का मान सेट करते समय, परीक्षण बटन को बाएँ और दाएँ घुमाकर 1 की इकाइयों में मान बदलने के अलावा, परीक्षण बटन को दबाकर रखने से 0x10 की इकाइयों में भी मान बढ़ाया जा सकता है। लंबा समय, लेकिन बहुत लंबा नहीं, यदि बहुत लंबा हो, तो फ़ंक्शन वापस ले लिया जाता है।इसे पहली बार में समझना आसान नहीं है।छठी पंक्ति उत्सर्जन नियंत्रण "उत्सर्जन:" है।">" प्रतीक को इस लाइन पर ले जाकर, ऊपर दिए गए डेटा सेट के अनुसार अवरक्त प्रकाश उत्सर्जित करने के लिए परीक्षण बटन को बाएं और दाएं घुमाया जा सकता है।जब आप परीक्षण स्विच चालू करते हैं, तो आपको "->" प्रतीक का एक त्वरित फ़्लैश दिखाई देगा।यह इंगित करता है कि डेटा एक बार उत्सर्जित किया गया है।
