आरसी522 चिप का परिचय
एमएफ आरसी522 एक उच्च एकीकृत रीड-राइट कार्ड चिप है जिसका उपयोग 13.56 मेगाहर्ट्ज संपर्क रहित संचार में किया जाता है। यह एक कम वोल्टेज, कम लागत वाला,छोटे आकार का संपर्क रहित रीड-राइट कार्ड चिप जो बुद्धिमान उपकरणों और पोर्टेबल हैंडहेल्ड उपकरणों के अनुसंधान और विकास के लिए एक अच्छा विकल्प हैएमएफ आरसी522 उन्नत मॉड्यूलेशन और डेमोड्यूलेशन अवधारणाओं का उपयोग करके 13.56 मेगाहर्ट्ज पर सभी प्रकार के निष्क्रिय गैर-संपर्क संचार मोड और प्रोटोकॉल को पूरी तरह से एकीकृत करता है।समर्थन 14443a संगत ट्रांसपोंडर संकेतडिजिटल भाग ISO 14443a फ्रेम और त्रुटि का पता लगाने की प्रक्रिया करता है। इसके अलावा, यह Mifare श्रृंखला उत्पादों को सत्यापित करने के लिए तेजी से क्रिप्टो 1 एन्क्रिप्शन एल्गोरिथ्म का भी समर्थन करता है।Mfrc522 उच्च गति का समर्थन करता हैमिफेरे श्रृंखला के संपर्क रहित संचार, 424kbit / s तक की द्विदिशात्मक डेटा संचरण दर के साथ। 13.56MHz उच्च एकीकरण पढ़ने-लिखने कार्ड परिवार के एक नए सदस्य के रूप में। MF RC522 में MF RC500 और MF rc530 के साथ कई समानताएं हैं।लेकिन इसमें कई विशेषताएं और अंतर भी हैं।. यह होस्ट कंप्यूटर के साथ संवाद करने के लिए एसपीआई मोड का उपयोग करता है, जो वायरिंग को कम करने, पीसीबी बोर्ड की मात्रा को कम करने और लागत को कम करने में सहायक है।

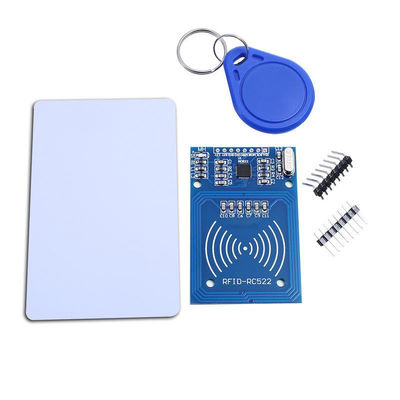

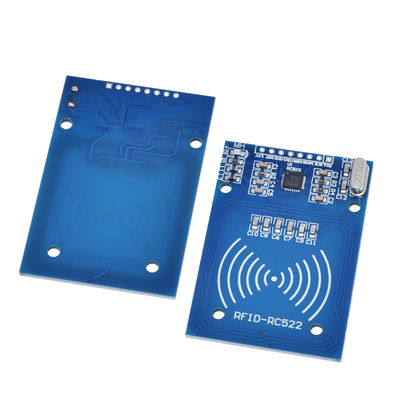

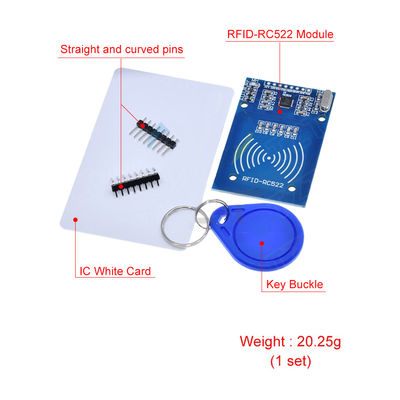

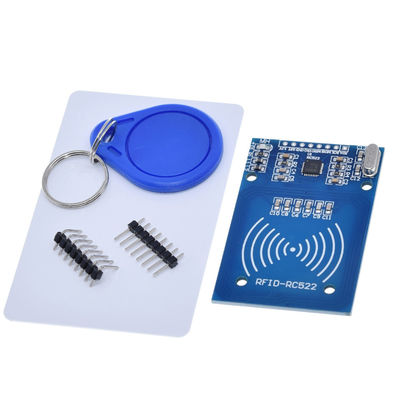

आरएफआईडी मॉड्यूल का परिचय
MF522-AN मॉड्यूल कार्ड रीडिंग सर्किट डिजाइन करने के लिए MFRC522 मूल चिप को अपनाता है,जो उपयोग करने में सुविधाजनक और कम लागत वाला है। यह उन्नत अनुप्रयोग उपयोगकर्ताओं के लिए उपयुक्त है जैसे कि उपकरण विकास,कार्ड रीडर विकास, और उपयोगकर्ताओं को आरएफ कार्ड टर्मिनल डिजाइन / उत्पादन करने की आवश्यकता है। मॉड्यूल को सीधे विभिन्न रीडर मोल्ड में लोड किया जा सकता है। मॉड्यूल का वोल्टेज 3.3V है,और यह सीधे SPI इंटरफ़ेस के कुछ सरल लाइनों के माध्यम से उपयोगकर्ता के किसी भी CPUm मदरबोर्ड के साथ संवाद कर सकते हैं, जो मॉड्यूल के स्थिर और विश्वसनीय संचालन और कार्ड रीडिंग की लंबी दूरी सुनिश्चित कर सकता है;
विद्युत मापदंडों का संक्षिप्त परिचय
कार्य करंटः 13-26ma / DC 3.3V
विद्युत धाराः 10-13ma/DC 3.3V
स्लीप करंटः < 80ua
पीक करंटः< 30mA
कार्य आवृत्तिः 13.56MHz
समर्थित कार्ड प्रकारः Mifare1 S50, Mifare1 S70, Mifare अल्ट्रालाइट, Mifare प्रो, Mifare desfire उत्पाद भौतिक विशेषताएंः
आकारः 40mm x 60mm
कार्य तापमानः - 20C ~ + 80C
परिवेश भंडारण तापमानः -40C +85C
सापेक्ष आर्द्रताः 5% - 95%
आवेदन
एमएफ आरसी522 आईएसओ/आईईसी14443ए पर आधारित विभिन्न गैर-संपर्क संचार अनुप्रयोगों के लिए उपयुक्त है और कम लागत, छोटे आकार, उच्च प्रदर्शन और एकल बिजली की आपूर्ति की आवश्यकता होती है
1. तीन मेज
2. बोर्ड इकाई
3सार्वजनिक परिवहन टर्मिनल;
4पोर्टेबल हैंडहेल्ड डिवाइस;
5. संपर्क रहित सार्वजनिक टेलीफोन सीरियल पोर्ट आपूर्ति वोल्टेज (वीसीसी): 5V आरएक्स : सीरियल पोर्ट प्राप्त TX : सीरियल पोर्ट भेजने GND : पावर ग्राउंड VCC: 5V बिजली की आपूर्ति सकारात्मक
