उत्पाद विवरण:
|
| नाम: | 600W DC-DC बूस्ट कनवर्टर मॉड्यूल | इनपुट वोल्ट: | DC10V-60V |
|---|---|---|---|
| आगत बहाव: | 10 (MAX) | लगातार वर्तमान सीमा: | 0.2-10A |
| वजन: | 70.4 ग्रा | आकार: | 85*52*21मिमी |
| प्रमुखता देना: | 600W डीसी-डीसी बूस्ट कन्वर्टर बोर्ड,समायोज्य डीसी-डीसी बूस्ट कन्वर्टर बोर्ड,10 ए डीसी-डीसी बूस्ट कन्वर्टर बोर्ड |
||

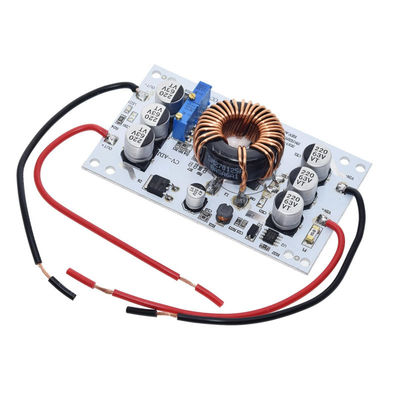

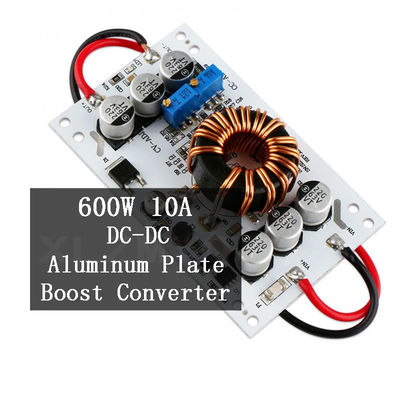

[मॉड्यूल का नाम] 600W बूस्ट और निरंतर धारा मॉड्यूल
[मॉड्यूल गुण]: गैर-पृथक बूस्ट मॉड्यूल (BOOST)
[इनपुट वोल्टेज]: DC10V-60V
[इनपुट करंट]: 10 (MAX)
[स्थिर कार्य करंट]: 10mA (12V लीटर 20V, आउटपुट वोल्टेज, अधिक गाओ जिंग और बहुत वर्तमान वृद्धि होगी)
[आउटपुट वोल्टेज]: 12-60V निरंतर समायोज्य (डिफ़ॉल्ट आउटपुट 19V शिपमेंटयदि किसी अन्य वोल्टेज की आवश्यकता है, तो कृपया कैबिनेट में समझाएं)
[आउटपुट करंट]: 10A MAX 6A से अधिक कृपया गर्मी अपव्यय को मजबूत करें (इनपुट और आउटपुट दबाव अंतर के संबंध में, दबाव अंतर जितना बड़ा होगा,जितना छोटा आउटपुट करंट होगा).
[निरंतर धारा सीमा]: 0.2-10A
[आउटपुट]: = इनपुट वोल्टेज *10A, जैसेः इनपुट 12V*10A=120W, इनपुट 24V*10A=240W,
36V*10A=1360W दर्ज करें, 60V*10A=600W दर्ज करें,
कार्य तापमानः -40 ~ + 85 डिग्री (कृपया गर्मी अपव्यय को मजबूत करें जब परिवेश का तापमान बहुत अधिक हो)
[कामकाजी आवृत्ति]: 150KHz
रूपांतरण दक्षताः 92%-96% (दक्षता और इनपुट, आउटपुट वोल्टेज, वर्तमान, दबाव अंतर)
[इनपुट बैक प्रोटेक्शन]: नहीं (नकारात्मक और नकारात्मक पर ध्यान दें)
[स्थापना का तरीका]: 43 मिमी पेंच छेद
[कनेक्शन मोड]: कनेक्शन आउटपुट

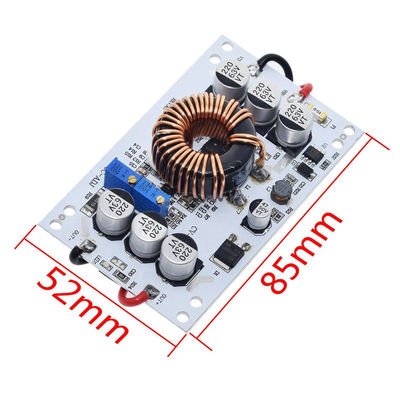

[मॉड्यूल का आकार]: लम्बा 85 मिमी चौड़ा 52 मिमी ऊंचा 21 मिमी
[मॉड्यूल एकल वजन]: 80 ग्राम
1, अपनी बैटरी या एलईडी के अनुसार, सीवी-एडीजे पॉटेंशियोमीटर को समायोजित करें, ताकि आउटपुट वोल्टेज को उस वोल्टेज पर सेट किया जा सके जिसकी आपको आवश्यकता है।
1आउटपुट वर्तमान विनियमनः
2, 20 सर्कल के आसपास सीसी-एडीजे पोटेंशियोमीटर के घड़ी के संकेत के अनुसार समायोजन, न्यूनतम पर आउटपुट करंट सेट, तो एलईडी, सीसी-एडीजे पोटेंशियोमीटर अपने आवश्यक करंट के लिए। बैटरी चार्ज करने के लिए,बैटरी पूरी तरह से खाली है, फिर से प्राप्त आउटपुट, आप की जरूरत है वर्तमान के लिए सीसी-एडीजे समायोजित, (एक मृत बैटरी हस्तांतरण के उपयोग के लिए चार्ज करने के लिए अनुमति दी है क्योंकि बैटरी शेष शक्ति बढ़ रही है,चार्जिंग करंट छोटा है)
कृपया शॉर्ट सर्किट द्वारा वर्तमान को समायोजित न करें। बूस्ट मॉड्यूल की सर्किट संरचना शॉर्ट सर्किट द्वारा समायोजित नहीं की जा सकती है।
पैकेजिंग में शामिल हैंः
1 x 600w बूस्ट निरंतर धारा मॉड्यूल
