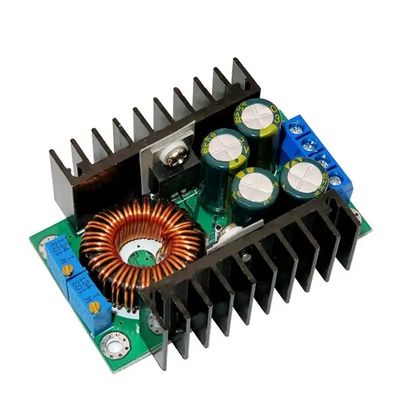

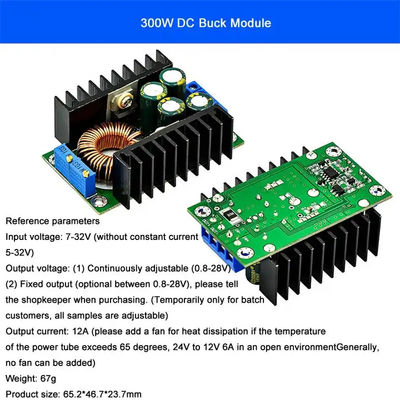

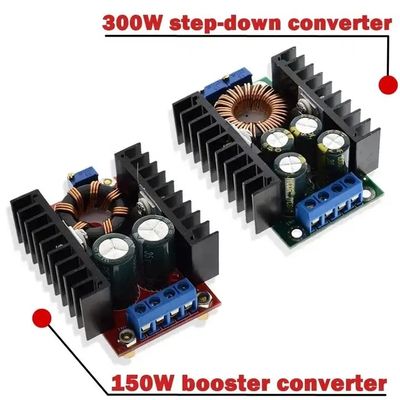

300 वाट का डीसी-डीसी:

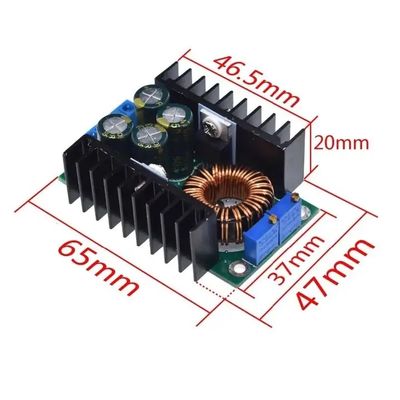

आयामः 65 (लंबाई) *47 (चौड़ाई) *23.5 (ऊंचाई) मिमी
1मॉड्यूल गुणः गैर-पृथक चरण-डाउन निरंतर धारा, निरंतर वोल्टेज मॉड्यूल (CC CV) चार्जिंग मॉड्यूल
2. चालू करें दीपक वर्तमानः निरंतर वर्तमान मान * (0.1 ), चालू करें दीपक वर्तमान और निरंतर मूल्य लिंक,जैसे निरंतर वर्तमान मान 3A है, चालू करें दीपक वर्तमान एक निरंतर वर्तमान पर सेट है 0.1 बार (0.1 * 3A = 0.3A) ।
3न्यूनतम दबावः 1V
4. इनपुट 24V आउटपुट 12V 5A रिपल लगभग 50mV (शोर को छोड़कर)
5आउटपुट शॉर्ट सर्किट सुरक्षाः हाँ, निरंतर धारा
6इनपुट रिवर्स पोलरिटी सुरक्षाः कोई नहीं
7. आउटपुट बैकफ्लो को रोकें: कोई नहीं
8वायरिंगः टर्मिनल
9गतिशील प्रतिक्रिया गतिः 5% 200uS
10. पोटेंशियोमीटर समायोजन दिशाः घड़ी के संकेत के अनुसार (वृद्धि), विपरीत दिशा में (घटन), इनपुट वोल्टेज के लिए बंद पोटेंशियोमीटर (CV) का उपयोग वोल्टेज को विनियमित करने के लिए किया जाता है,वर्तमान (CC) को विनियमित करने के लिए आउटपुट वोल्टेज के लिए बंद पॉटेंशियोमीटर (CC) का उपयोग किया जाता है
11ऑपरेटिंग तापमानः औद्योगिक ग्रेड (-40 °C से +85 °C) (कृपया पावर ट्यूब तापमान का वास्तविक उपयोग ध्यान दें, उच्च तापमान गर्मी मजबूत)
12संकेतक: दो रंगों का संकेतक, चार्जिंग संकेतक लाल है, हरे रंग की रोशनी का अर्थ है पूरी तरह से चार्ज (कोई भार नहीं है)
13निरंतर धारा और तापमान की सटीकताः वास्तविक परीक्षण पर, मॉड्यूल तापमान 25 डिग्री से
60 डिग्री पर, निरंतर वर्तमान मूल्य परिवर्तन 5% से कम है (5A निरंतर वर्तमान मूल्य)
14आउटपुट शॉर्ट सर्किट सुरक्षाः हाँ,निरंतर धारा (वर्तमान सेटिंग निरंतर धारा मूल्य)
15इनपुट रिवर्स कनेक्ट सुरक्षाः नहीं
16आउटपुट रिवर्स फ्लो को रोकता हैः नहीं
17वायरिंग विधिः टर्मिनल ब्लॉक
विशेषताएं:
1. फिक्स्ड बारी दीपक वर्तमान वर्तमान मूल्य का 0.1 गुना है
(चार्ज करते समय बैटरी पूरी तरह से चार्ज है या नहीं यह पता लगाने के लिए प्रयोग किया जाता है)
2. एक समर्पित बेंचमार्क आईसी और उच्च परिशुद्धता वाले करंट सेंसर प्रतिरोध से बना है, जो एक अधिक स्थिर निरंतर धारा साबित करता है, (जब 20°C से 100°C निरंतर धारा 1A, तापमान विचलन 1% से कम है) ।विशेष रूप से एलईडी ड्राइवर के लिए उपयुक्त.
3उच्च आउटपुट करंट, अधिकतम आउटपुट करंट 8A तक पहुंच सकता है।
4. चार उच्च आवृत्ति क्षमता, आउटपुट लहर कम कर सकते हैं, काम स्थिरीकरण को बढ़ा सकते हैं.
5दोहरी हीट सिंक डिजाइन एमओएस स्कॉटकी डायोड स्वतंत्र हीट सिंक,जो गर्मी अपव्यय अच्छा है, और एक दूसरे को प्रभावित नहीं करेगा।
6बड़े आकार के सेंडस्ट कोर और दोहरी शुद्ध तांबे की तारों का उपयोग करके कार्य क्षमता में सुधार, बुखार को कम करें।
7. 3296 मल्टीटर्न पोटेंशियोमीटर, उच्च सटीकता वाले वोल्टेज और वर्तमान विनियमन, अच्छी स्थिरता।
8. दोहरे रंग का दीपक, काम करने की स्थिति एक नज़र में स्पष्ट हो
9वोल्टेज और करंट समायोज्य हैं, चक्का प्रभाव अच्छा है।
अनुप्रयोग:
समायोज्य बिजली की आपूर्ति (9A बिजली पर्याप्त रूप से बड़ी है), उच्च शक्ति एलईडी ड्राइवर, एलईडी डिस्प्ले ड्राइवर, लीड बैटरी चार्जिंग, लिथियम बैटरी चार्जिंग, वाहन बिजली की आपूर्ति,वाहन के नोटबुक बिजली की आपूर्ति (बैक), विनियमित बिजली की आपूर्ति, कम वोल्टेज प्रणाली बिजली की आपूर्ति, (जैसे बच्चों के लिए खिलौना कार 12V बैटरी का उपयोग करता है 6V पर कदम करने के लिए), 24V 12V 9A, 12V 5V 9A, 24V 5V 9A, 24V 19V, 20V, आदि,तो यह एक व्यापक आवेदन है.
बैटरी चार्जः
1. सुनिश्चित करें कि बैटरी फ्लोट वोल्टेज और चार्ज करंट की आवश्यकता है, साथ ही मॉड्यूल के इनपुट वोल्टेज.
2निरंतर वोल्टेज पोटेंशियोमीटर को समायोजित करें और आउटपुट वोल्टेज को लगभग 5V पर समायोजित करें।
3. आउटपुट शॉर्ट सर्किट करंट को मापने के लिए मल्टीमीटर का उपयोग 10A करंट स्केल में करें और
आउटपुट करंट को अपेक्षित चार्जिंग करंट वैल्यू तक ले जाने के लिए वर्तमान पोटेंशियोमीटर।
4निरंतर वोल्टेज पोटेंशियोमीटर को समायोजित करें ताकि आउटपुट वोल्टेज फ्लोट वोल्टेज तक पहुंचे।
5बैटरी से जुड़ा हुआ है, चार्ज करने का प्रयास करें.
1,2,3बिजली मॉड्यूल इनपुट कनेक्ट करने के लिए 4 कदम, आउटपुट कोई लोड बैटरी कनेक्ट नहीं करता है।
एलईडी निरंतर धारा ड्राइवः
1. सुनिश्चित करें कि आप ड्राइव करने के लिए की जरूरत एलईडी के कार्य करंट और अधिकतम कार्य वोल्टेज.
2निरंतर वोल्टेज पोटेंशियोमीटर को समायोजित करें, आउटपुट वोल्टेज को लगभग 5V पर समायोजित करें।
3. आउटपुट शॉर्ट-सर्किट करंट को मापने के लिए मल्टीमीटर का उपयोग करें और वर्तमान को समायोजित करें
एलईडी के अपेक्षित कार्य करंट के लिए आउटपुट करंट सुनिश्चित करने के लिए पोटेंशियोमीटर।
4निरंतर वोल्टेज पोटेंशियोमीटर को समायोजित करें ताकि आउटपुट वोल्टेज अधिकतम एलईडी ऑपरेटिंग वोल्टेज तक पहुंचे।
5एलईडी कनेक्ट करें, परीक्षण करें।
1,2,3बिजली मॉड्यूल इनपुट, आउटपुट कनेक्ट करने के लिए 4 कदम कोई लोड एलईडी कनेक्ट नहीं करता है।

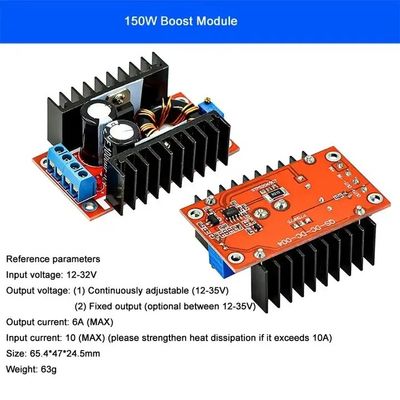

150W डीसी-डीसी बूस्टः
आकारः 65 (लंबाई) *47 (चौड़ाई) *23.5 (ऊंचाई) मिमी (बरा स्तंभ को छोड़कर)
100% ब्रांड नई और उच्च गुणवत्ता वाली डीसी-डीसी बूस्ट कनवर्टर 10-32v से 12-35v स्टेप अप चार्जर पावर मॉड्यूल 150W
समायोज्य स्थिर शक्ति डीसी बूस्ट वोल्टेज नियामक कनवर्टर मॉड्यूल 10-32V से 12-35V स्टेप अप 150W 6A
इनपुट वोल्टेज: DC 10-32 V
आउटपुट वोल्टेज: DC 12-35 V ((स्थिर)
आउटपुट करंटः 6 ए (मैक्स)
इनपुट करंटः 10A (MAX)
आउटपुट पावरः प्राकृतिक शीतलन 100W (MAX), मजबूत शीतलन 150W (MAX) वास्तविक शक्ति।
रूपांतरण दक्षताः 94% (जब इनपुट 19V 2.5a आउटपुट 16V, संदर्भ)
आउटपुट लहरः 2% (MAX)
कार्य तापमानः औद्योगिक (40 ° से + 85 ° से), पर्यावरण तापमान, 40 डिग्री सेल्सियस तक, दोनों कृपया बिजली का उपयोग कम करने के लिए, या ठंडा करने में सुधार करने के लिए) ।
पूर्ण भार पर तापमानः 45 डिग्री
नो लोड करंटः 25mA विशिष्ट
वोल्टेज विनियमनः 0.5%
भार विनियमनः 0.5%
गतिशील प्रतिक्रिया गतिः 200uS 5%
शॉर्ट सर्किट सुरक्षाः नहीं कृपया इनपुट भागों पर फ्यूज या सुरक्षा सर्किट स्थापित करें।
इनपुट रिवर्स सुरक्षाः नहीं (कृपया इनपुट भागों पर रिवर्स सुरक्षा का पालन करें या बॉन्ड कनेक्ट करें)
आकारः 65 * 23 * 56.3 मिमी
अनुप्रयोग:
1) DIY एक आउटपुट समायोज्य कार बिजली की आपूर्ति, आप केवल इनपुट के लिए अपने 12V बिजली की आपूर्ति कनेक्ट करने की जरूरत है, आप स्वतंत्र रूप से और लगातार आउटपुट वोल्टेज समायोजित कर सकते हैं (14-35V),लेकिन आउटपुट वोल्टेज इनपुट वोल्टेज से कम नहीं हो सकता. 2) कार नोटबुक बिजली की आपूर्ति. इनपुट अपने 12V बिजली की आपूर्ति से जुड़ा हुआ है, और आउटपुट काम करने के लिए अपने नोटबुक के वोल्टेज के लिए समायोजित किया जाता है.
3) बूस्ट चार्जर, आप 12V से अधिक बैटरी चार्ज करने के लिए 12V बिजली की आपूर्ति का उपयोग कर सकते हैं, जैसे कि 24V बैटरी। 4) अपने इलेक्ट्रॉनिक उपकरणों को बिजली की आपूर्ति करने के लिए,जब तक वोल्टेज आप की जरूरत वोल्टेज के लिए समायोजित किया जाता है और वर्तमान नामित वर्तमान से अधिक नहीं है5) जब आप किसी परियोजना पर काम कर रहे हों और इनपुट 10-18V हो तो सिस्टम के फ्रंट स्टेज की पावर सप्लाई,और आपके सिस्टम बोर्ड को लगभग 24V बिजली की आपूर्ति की आवश्यकता होती है और इसकी शक्ति बहुत बड़ी होती है, साधारण डीसी-डीसी मॉड्यूल की शक्ति बहुत छोटी है, हमारे मॉड्यूल का चयन करें, आप डिबगिंग के बिना मशीन पर सीधे काम कर सकते हैं, और आसानी से उच्च दक्षता और उच्च शक्ति बूस्ट प्राप्त कर सकते हैं।
