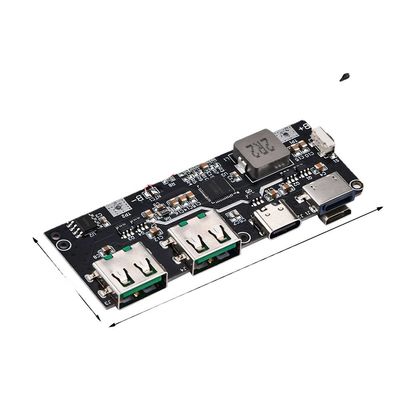

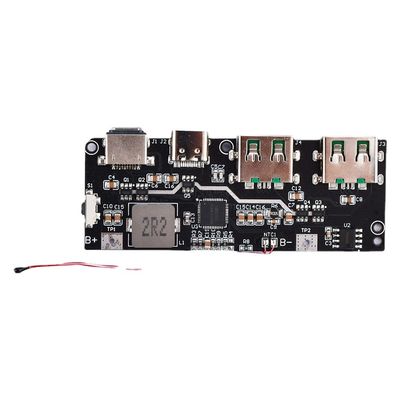

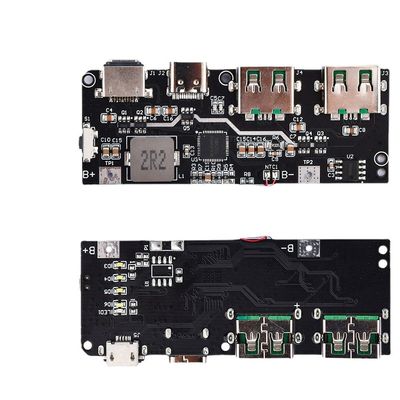

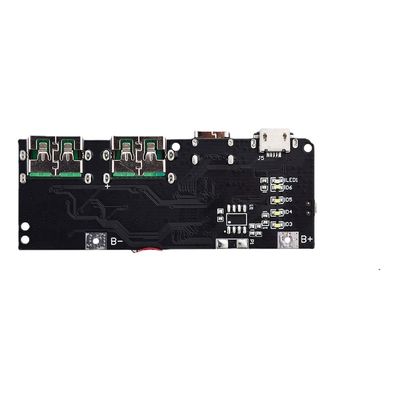

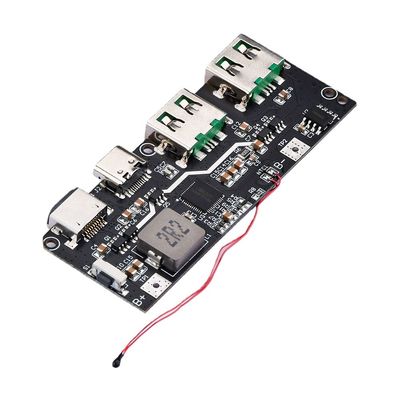

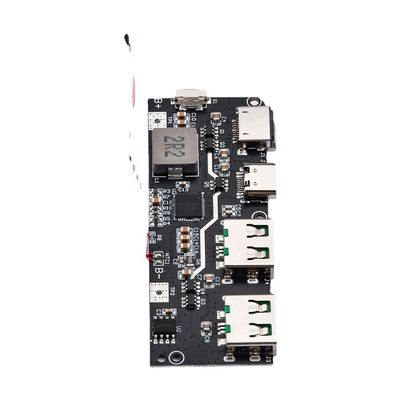

22.5W QC4.0 PD3.0 5 पोर्ट डुअल यूएसबी मोबाइल पावर बैंक सर्किट बोर्ड संरक्षण मदरबोर्ड

बड़ी छवि : 22.5W QC4.0 PD3.0 5 पोर्ट डुअल यूएसबी मोबाइल पावर बैंक सर्किट बोर्ड संरक्षण मदरबोर्ड

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	DIYMORE
मॉडल संख्या:	जीएक्सएचएफ0088-001

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10 टुकड़े
मूल्य:	$2.90 - $4.60/pieces

संपर्क करें

22.5W QC4.0 PD3.0 5 पोर्ट डुअल यूएसबी मोबाइल पावर बैंक सर्किट बोर्ड संरक्षण मदरबोर्ड

वर्णन

प्रकार:	वायरलेस चार्जिंग पीसीबीए	आपूर्तिकर्ता का प्रकार:	थोक आपूर्तिकर्ता
तांबे की मोटाई:	एक आउंस	OEM लोगो ब्रांड:	हाँ
जहाज का रास्ता:	हवा से या समुद्र के द्वारा	उत्पादक:	हाँ
निःशुल्क नमूना:	हाँ	प्रसव का समय:	24 घंटे के भीतर बाहर भेज दें
प्रमुखता देना:	22.5W मोबाइल पावर बैंक सर्किट बोर्ड , QC4.0 मोबाइल पावर बैंक सर्किट बोर्ड

उत्पादों का वर्णन

विशेषताएं
स्विचिंग चार्जिंगः 5A तक का करंट, 95% तक की दक्षता; 4.2/4.35/4.4/4.5V बैटरी प्रकार का समर्थन; JEITA विनिर्देश का समर्थन; तापमान लूप नियंत्रण का समर्थन
सिंक्रोनस बूस्टः आउटपुट पावर 22.5W तक, दक्षता 95% तक; स्वचालित लोड डिटेक्शन/लाइट लोड डिटेक्शन; वायरलेस चार्जिंग मोड का समर्थन; कम करंट मोड का समर्थन
आउटपुट फास्ट चार्जिंग प्रोटोकॉलः पीपीएस/पीडी3.0/पीडी2 का समर्थन करें।0; समर्थन QC4+/QC4/QC3.0/QC2.0; समर्थन एएफसी; समर्थन एफसीपी; समर्थन एससीपी;
पीई2.0/पीई1 का समर्थन करें।1; SFCP का समर्थन; VOOC का समर्थन
इनपुट फास्ट चार्जिंग प्रोटोकॉलः समर्थन PD3.0/PD2.0; एएफसी का समर्थन; एफसीपी का समर्थन; एससीपी का समर्थन; पीई1 का समर्थन।1
टाइप-सी इंटरफेस: अंतर्निहित यूएसबी टाइप-सी इंटरफेस लॉजिक; समर्थन Try.
बीसी1.2 मॉड्यूलः बीसी1.2 डीसीपी मोड का समर्थन करें; एप्पल/सैमसंग मोड का समर्थन करें

सुरक्षा तंत्रः इनपुट ओवर वोल्टेज सुरक्षा; आउटपुट ओवर करंट/शॉर्ट सर्किट सुरक्षा; चार्जिंग टाइमआउट/ओवर वोल्टेज सुरक्षा; तापमान सुरक्षा

विनिर्देशः
चार्जिंग प्रक्रिया को निम्नलिखित तीन प्रक्रियाओं में विभाजित किया गया हैः टपकता हुआ मोड, निरंतर धारा मोड, निरंतर वोल्टेज मोड। जब बैटरी वोल्टेज 3V से कम होता है,चार्जिंग मॉड्यूल ड्रिप मोड में है, और चार्जिंग करंट 300mA है; जब बैटरी वोल्टेज 3V से अधिक है, चार्जिंग मॉड्यूल निरंतर धारा मोड में प्रवेश करता है,जिस समय यह निर्धारित लक्ष्य वर्तमान के अनुसार पूर्ण गति पर चार्ज करता है, और शक्ति लगभग 21W हो सकती है; जब बैटरी का वोल्टेज चार्जिंग लक्ष्य वोल्टेज (जैसे 4.2V) तक बढ़ता है, तो चार्जिंग मॉड्यूल निरंतर वोल्टेज मोड में प्रवेश करता है,जिस समय धारा धीरे-धीरे घट जाती है, और बैटरी जब चार्जिंग करंट चार्जिंग कट-ऑफ करंट तक कम हो जाता है, तो चार्जिंग समाप्त हो जाती है। यदि बैटरी का वोल्टेज पूर्ण चार्जिंग के बाद लक्ष्य वोल्टेज से 0.1V कम हो जाता है,चार्जिंग स्वचालित रूप से फिर से शुरू हो जाएगा. (नोटः 4.2V से अधिक वोल्टेज सामान्य है, बैटरी चार्ज नहीं करेगा, वोल्टेज 4.2V है जब प्रकाश अभी भी चमक रहा है इसका मतलब है अभी तक पूर्ण नहीं है, पूर्ण चार्ज केवल चार्जिंग वोल्टेज देखने के लिए नहीं है)

नोटः
मदरबोर्ड बाहरी बैटरी लाइन 10A करंट पारित करने में सक्षम होना चाहिए, कम से कम 1 वर्ग तांबे के तार, सामान्य लाइन 1.5 वर्ग का उपयोग करने के लिए.बहुत पतला सुरक्षा के लिए खतरा होगा. (क्योंकि बैटरी वर्तमान की तरफ बहुत बड़ा है)

मदरबोर्ड एक सुरक्षा चिप के साथ आता है, बैटरी अब एक सुरक्षा बोर्ड जोड़ नहीं सकता है, अगर वहाँ है कृपया सुरक्षा बोर्ड को हटा दें, सीधे हमारे मदरबोर्ड बैटरी सेल से जुड़ा हुआ है।(क्योंकि आत्मनिर्भर आम तौर पर उच्च वर्तमान से अधिक नहीं हो सकता है, आउटपुट शक्ति एक बड़ी सुरक्षा)

मदरबोर्ड के उपयोग का परीक्षण करने के लिए मगरमच्छ क्लिप का उपयोग करें कृपया फोन को चार्ज न करें, संक्षेप में, इस तरह से उपयोग नहीं किया जा सकता है।फोन चार्ज करने की जरूरत है वेल्डेड किया जाना चाहिए वेल्डेड किया जाना चाहिए.

4.2V 18650/पॉलिमर/टर्नरी लिथियम बैटरी के साथ बैटरी, बड़ी एकल हो सकती है, कई 18650 समानांतर भी हो सकती है, लिथियम लोहे की बैटरी का उपयोग नहीं कर सकती है, डिस्पोजेबल सूखी सेल, NiMH,लीड-एसिड बैटरी, निकल-कैडमियम बैटरी, आदि. बैटरी श्रृंखला पहुँच में कनेक्ट नहीं किया जा सकता है. पहली बार शक्ति गलत शक्ति प्रदर्शन, आदि हो जाएगा, कृपया इसे छुट्टी और फिर भरने,पहला चार्ज 4 रोशनी पूरी तरह से जलाए जाने पर 5 घंटे से अधिक समय तक चार्ज कर सकता है, खराब बैटरी चार्ज नहीं किया जाएगा, चिंता करने की कोई जरूरत नहीं है.

पैकेज की सामग्री:
मोबाइल पावर मॉड्यूल सर्किट बोर्ड X1
केवल उपरोक्त पैकेज सामग्री, अन्य उत्पाद शामिल नहीं हैं।
नोटः प्रकाश शूटिंग और विभिन्न डिस्प्ले के कारण चित्र में आइटम का रंग वास्तविक चीज़ से थोड़ा अलग हो सकता है। माप की अनुमति त्रुटि +/- 1-3 सेमी है।
