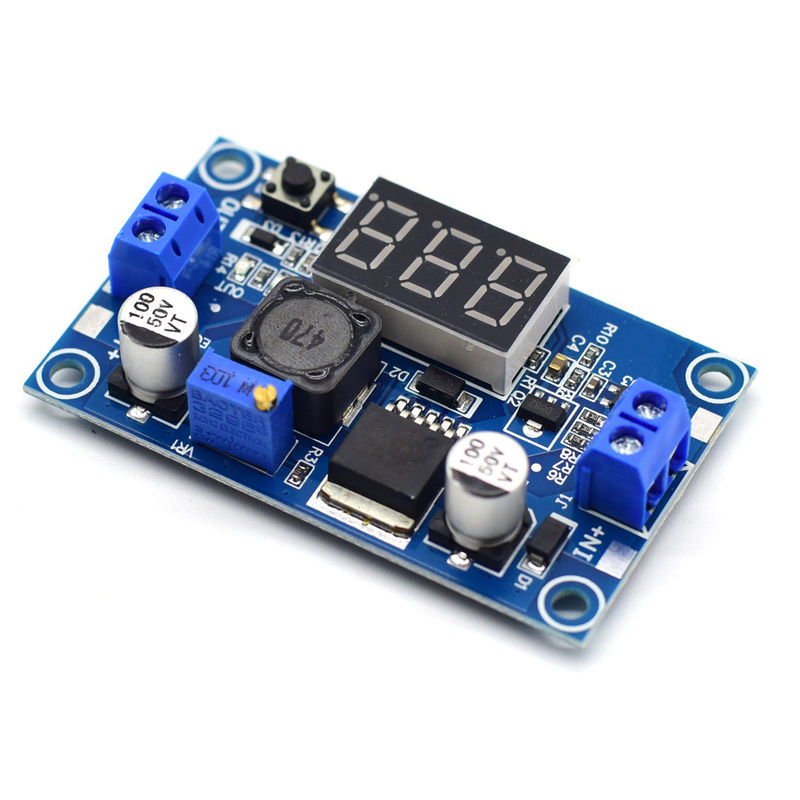

LM2596 वोल्टमीटर डिस्प्ले के साथ डीसी-डीसी समायोज्य स्टेप-डाउन मॉड्यूल वोल्टेज सटीकता कैलिब्रेशन के साथ
समान उत्पादों के लागत प्रभावी उत्पाद बनाएं, और डिजिटल डिस्प्ले मॉड्यूल के साथ LM2596 बनाएं! ! !
बाजार पर एलएम2596 मॉड्यूल में आउटपुट शॉर्ट सर्किट सुरक्षा नहीं है। जब आउटपुट शॉर्ट सर्किट होता है, तो मॉड्यूल तुरंत नष्ट हो जाएगा,और वर्तमान उत्पादन क्षमता 1 से कम है.8A. यह मॉड्यूल मूल LM2596 का उपयोग करता है, बड़े चिप, मैट सतह, आउटपुट शॉर्ट सर्किट सुरक्षा, उच्च धारा 3A.
मॉड्यूल हाइलाइट्स:
1. आरामदायक कीमत, बुद्धिमान और उपयोगकर्ता के अनुकूल डिजाइन, और लागत प्रभावी!
2. ऑनबोर्ड वोल्टमीटर, वोल्टमीटर स्व-कैलिब्रेट किया जा सकता है, वोल्टमीटर के साथ कोई समस्या नहीं होगी!
मॉड्यूल प्रदर्शन और विशेषताएंः
●वोल्टमीटर डिस्प्ले के साथ वोल्टमीटर को स्व-कैलिब्रेट किया जा सकता है। एक अधिक उन्नत वोल्टेज माइक्रोप्रोसेसर को अपनाया गया है, वोल्टमीटर की त्रुटि ±0.05V है, और सीमा 0 ~ 40V है।(वोल्टमीटर की सटीकता सुनिश्चित करने के लिए, कृपया सुनिश्चित करें कि इनपुट वोल्टेज 4.5V से अधिक है)

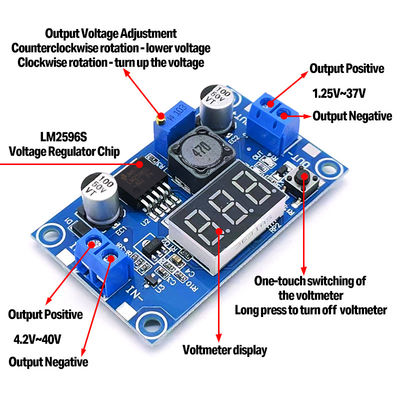

● इनपुट या आउटपुट वोल्टेज को मापने के बीच स्विच करने के लिए बटन को स्पर्श करें, और एक संकेतक प्रकाश दिखाता है कि कौन सा वोल्टेज मापा जा रहा है, और सेटिंग सहेजी जाती है,भले ही बिजली बंद हो और फिर से चालू हो.
● वोल्टमीटर को बंद किया जा सकता है, और इसकी आवश्यकता नहीं होने पर बाईं ओर के बटन पर टैप करके इसे आसानी से प्राप्त किया जा सकता है।
●टर्मिनल ब्लॉकों के साथ, यह बिना लोहे के उपयोग करने के लिए सुविधाजनक है, और वेल्डिंग तारों के कनेक्शन बिंदु आरक्षित हैं।
●इनपुट वोल्टेज 4.0~40V है। (इनपुट वोल्टेज आउटपुट वोल्टेज से 1.5V से अधिक होना चाहिए)
● समायोज्य आउटपुट वोल्टेज रेंज 1.25V~37V निरंतर समायोज्य। (इनपुट वोल्टेज आउटपुट वोल्टेज से 1.5V अधिक होना चाहिए)
● आउटपुट करंट 3A है, और इसका उपयोग 2.0A के भीतर करने की सिफारिश की जाती है। ऊष्मा अपव्यय को मजबूत करने के लिए उच्च करंट की आवश्यकता होती है।
● आउटपुट पावर 20W है, कृपया गर्मी फैलाव को मजबूत करें यदि यह 15W से अधिक है।
●उच्च रूपांतरण दक्षता, औसतन 88% (दक्षता इनपुट, आउटपुट वोल्टेज, करंट और दबाव अंतर से संबंधित है)
●रिवर्स कनेक्शन सुरक्षा के साथ, रिवर्स कनेक्शन नहीं जलाएगा
●अतिशीत संरक्षण और शॉर्ट सर्किट संरक्षण कार्य के साथ
●आकार 6*3.5*12 सेमी (लंबाई*चौड़ाई*ऊंचाई)
●वजन: 22 ग्राम
अनुप्रयोग दायराः
इस मॉड्यूल का उपयोग स्टेप-डाउन क्षेत्रों में किया जा सकता है जहां इनपुट वोल्टेज आउटपुट वोल्टेज से अधिक है, जैसे बैटरी, पावर ट्रांसफार्मर, DIY समायोज्य विनियमित बिजली आपूर्ति,24 वी कार पेन आधारित बिजली की आपूर्ति, औद्योगिक उपकरणों के चरण-नीचे, 12V से 3.3V, 12V से 5V, 24V से 5V, 24V से 12V, 36V से 24V आदि।
ऑनबोर्ड वोल्टमीटर की स्व-कैलिब्रेशन विधिः
1. जब ऑनबोर्ड वोल्टमीटर आउटपुट वोल्टेज प्रदर्शित करता है, दाईं ओर बटन दबाए रखें और 2 सेकंड के लिए और फिर इसे छोड़ दें.वोल्टमीटर और आउटपुट वोल्टेज संकेतक "बाहर" एक साथ चमक जाएगा, और आउटपुट वोल्टेज समायोजन मोड दर्ज किया जाएगा; उसी कारण से, वोल्टमीटर पर प्रदर्शित जब वोल्टेज इनपुट, दबाए और 2 सेकंड के लिए दाईं ओर बटन दबाए रखें और फिर रिलीज़,वोल्टमीटर और इनपुट वोल्टेज संकेतक "IN" एक साथ चमकेंगे, और इनपुट वोल्टेज समायोजन मोड इस समय दर्ज किया जाएगा;
2. एक इकाई तक वोल्टेज बढ़ाने के लिए दाएं बटन पर टैप करें और एक इकाई तक वोल्टेज कम करने के लिए बाएं बटन पर टैप करें; क्योंकि
एक इकाई के वोल्टेज मूल्य 0.1V से कम है, आप वोल्टमीटर 0.1V द्वारा बदल देखा देखने के लिए 1-5 बार दबाने की जरूरत है, विशिष्ट
लगातार कुंजी दबाए जाने की संख्या वर्तमान में प्रदर्शित वोल्टेज मान पर निर्भर करती है। वर्तमान में प्रदर्शित वोल्टेज जितनी अधिक होगी, उतनी ही कम बार दबाया जाएगा;
3. वोल्टेज समायोजन पूरा होने के बाद, दबाएं और 2 सेकंड के लिए सही बटन दबाए रखें और फिर इसे छोड़ दें. इस समय आप वोल्टेज कैलिब्रेशन मोड से बाहर निकल सकते हैं,और सभी पैरामीटर सेटिंग स्वचालित रूप से बिजली बंद करने के बाद सहेजा जाएगा.
नोटः इस समायोजन विधि के साथ, आपको केवल एक बार वोल्टेज मान को कैलिब्रेट करने की आवश्यकता है जो पूरे वोल्टेज रेंज पर प्राप्त किया जा सकता है।
