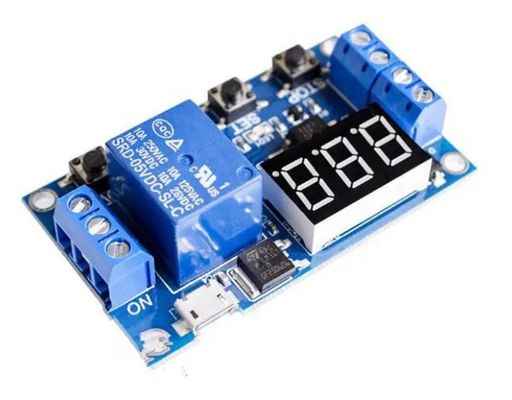

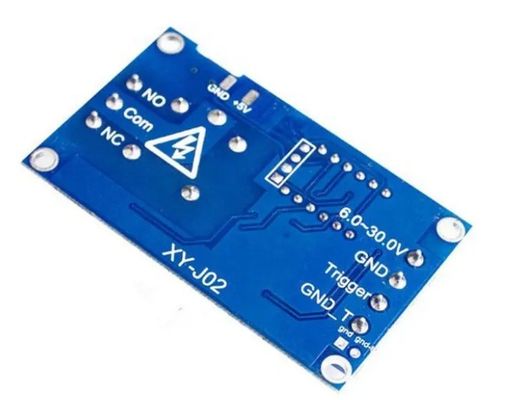

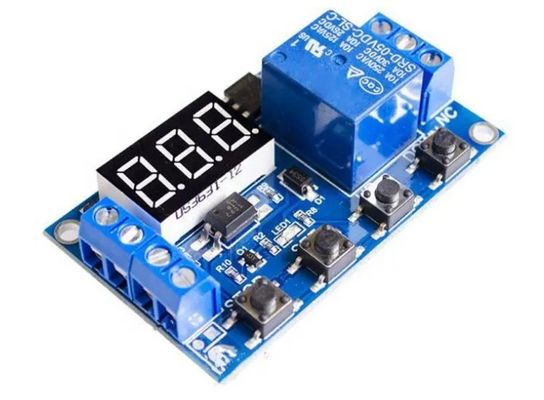

मूल एक रिले मॉड्यूल, देरी बिजली बंद, डिस्कनेक्ट, ट्रिगर देरी, चक्र समय सर्किट स्विच, यूएसबी एक रिले मॉड्यूल के साथ, देरी बिजली बंद, डिस्कनेक्ट, ट्रिगर देरी,चक्र टाइमिंग सर्किट स्विच 0.1 सेकंड (न्यूनतम) ~ 999 मिनट (अधिकतम) लगातार समायोज्य यह उत्पाद उपयोग में आसान और शक्तिशाली है, लेकिन खरीदार इस उत्पाद के संचालन निर्देशों को विस्तार से पढ़ें।यह एक बहुत ही व्यावहारिक उत्पाद है।. मॉड्यूल हाइलाइट्स: 1. वाइड वोल्टेज बिजली की आपूर्ति (6 ~ 30V) माइक्रो यूएसबी 5.0V बिजली की आपूर्ति का समर्थन करता है, जो उपयोग करने के लिए बहुत सुविधाजनक है; 2. इंटरफ़ेस स्पष्ट और सरल, शक्तिशाली है,समझने में आसान, और लगभग अपनी सभी जरूरतों को पूरा करता है; 3. एक कुंजी आपातकालीन स्टॉप समारोह (स्टॉप कुंजी) है, रिवर्स कनेक्शन संरक्षण के साथ, रिवर्स कनेक्शन जला नहीं है; 4. इसके सक्षम करने के बाद नींद मोड जोड़ा,5 मिनट के भीतर किसी भी ऑपरेशन के बिना, स्वचालित रूप से डिस्प्ले बंद; किसी भी कुंजी जागने के लिए; 5. विभिन्न OP, CL, LOP मापदंडों सेट किया जा सकता है,ये पैरामीटर एक दूसरे से स्वतंत्र हैं और अलग से सहेजे जाते हैं; 6. सभी सेटिंग पैरामीटर स्वचालित रूप से बिजली बंद करने के बाद सहेजे जाते हैं। ऑपरेटिंग मोडः P1: संकेत ट्रिगर होने के बाद, रिले ओपी समय के लिए चालू और फिर बंद हो जाता है; ओपी समय के दौरान,निम्नलिखित क्रियाएँ P1.1: सिग्नल अमान्य है जब फिर से ट्रिगर किया जाता है P1.2: सिग्नल पुनः P1 को रीटाइम करने के लिए ट्रिगर किया जाता है।3: सिग्नल रीसेट को फिर से ट्रिगर करता है, रिले को डिस्कनेक्ट किया जाता है, और टाइमिंग बंद हो जाती है; पी-2: ट्रिगर सिग्नल दें, रिले को CL समय के लिए बंद करने के बाद, रिले को ओपी समय के लिए चालू किया जाता है,समय समाप्त होने के बाद, रिले बंद है; P3.1: ट्रिगर सिग्नल दें, ओपी समय के लिए रिले चालू होने के बाद, रिले CL समय के लिए डिस्कनेक्ट हो जाएगा, और फिर उपरोक्त कार्यों को चक्र, चक्र में फिर से संकेत दें,रिले डिस्कनेक्ट होगा, और स्टॉप टाइमिंग; चक्रों की संख्या (LOP) सेट की जा सकती है; P3.2: चालू होने के बाद सिग्नल ट्रिगर करने की कोई आवश्यकता नहीं है, रिले चालू होने पर ओपी समय और रिले बंद होने पर सीएल समय, उपरोक्त क्रियाएं चक्रबद्ध हैं; चक्रों की संख्या (एलओपी) निर्धारित की जा सकती है; पी-4:सिग्नल रखरखाव समारोह. अगर एक ट्रिगर सिग्नल है, टाइमर खाली है और रिले पर रहता है; जब संकेत गायब हो जाता है, रिले ओपी टाइमिंग के बाद डिस्कनेक्ट किया जाता है; टाइमिंग के दौरान,एक और संकेत है, और टाइमर खाली है; उत्पाद पैरामीटरः 1: कार्य वोल्टेजः 6-30V समर्थन माइक्रो यूएसबी 5.0V बिजली की आपूर्ति 2: ट्रिगर सिग्नल स्रोतः उच्च स्तर ट्रिगर (3.0V-24V) सिग्नल ग्राउंड और सिस्टम ग्राउंड एक ही ग्राउंड में नहीं हैं ताकि सिस्टम की एंटी-इंटरफेरेंस क्षमता में सुधार हो सके (सामान्य ग्राउंड में शॉर्ट सर्किट भी हो सकता है) 3: आउटपुट क्षमताः डीसी 30v 5A या एसी 220v5A के भीतर उपकरण को नियंत्रित कर सकती है 4: शांत करंटः 20mA कार्य करंटः 50mA 5: सेवा जीवनः 100,000 से अधिक बार; कार्य तापमानः -40°85°C; आकार:6.2*3.8*1.7 सेमी 6: ऑप्टोकपलर अलगाव के साथ, बढ़ी हुई विरोधी हस्तक्षेप क्षमता, औद्योगिक ग्रेड सर्किट बोर्ड, स्मृति बंद करने के बाद हमेशा के लिए पैरामीटर सेट करें। विशेष ध्यान देंःरिले आउटपुट एक निष्क्रिय संपर्क है, अनचार्ज आउटपुट, जो एक लाइन के ऑन-ऑफ फ़ंक्शन को नियंत्रित करता है।
समय सीमा 0.1 सेकंड (न्यूनतम) ~ 999 मिनट (अधिकतम) लगातार समायोज्य समय सीमा कैसे चुनेंः मोड चयन इंटरफ़ेस में पैरामीटर मान सेट करने के बाद,समय सीमा का चयन करने के लिए STOP बटन पर संक्षिप्त दबाएं; XXX. दशमलव बिंदु एक के स्थान पर है, समय सीमाः 1 सेकंड से 999 सेकंड XX.X दशमलव बिंदु दस के स्थान पर है, समय सीमाः 0.1 सेकंड से 99.9 सेकंड X.X.X.सभी दशमलव अंक प्रज्वलित हैं, समय सीमाः 1 मिनट से 999 मिनट उदाहरण के लिए, यदि आप ओपी को 3.2 सेकंड पर सेट करना चाहते हैं, तो दशमलव बिंदु को दसवें स्थान पर ले जाएं, और डिजिटल ट्यूब 03 प्रदर्शित करेगा।2 पैरामीटर का वर्णन: समय पर ओपी, समय पर सीएल बंद, LOP चक्र समय (1 ′′ 999 बार, "---" अनंत चक्रों का प्रतिनिधित्व करता है) ये मापदंड एक दूसरे से स्वतंत्र हैं, लेकिन सभी मोड इन मापदंडों को साझा करते हैं। उदाहरण के लिए,जब ऑन-टाइम ओपी को पी1 में 5 सेकंड पर सेट किया जाता है.1, और उपयोगकर्ता P1.2 मोड पर स्विच करना चाहता है, तो संबंधित मापदंडों को सेट करने के लिए P1.2 दर्ज करें, OP यह भी 5 सेकंड होगा; मुख्य इंटरफ़ेस (प्रदर्शन 000) पर, SET बटन को संक्षिप्त दबाएं,OP (CL, LOP) और संबंधित समय XXX प्रदर्शित किया जाएगा; यदि केवल OP (जैसे मोड P1.1, पी1.2, P1.3) समय मोड में, तो संक्षिप्त दबाएँ SET कुंजी केवल OP और संबंधित समय प्रदर्शित करेगा; यदि मोड में OP, CL, LOP हैं (जैसे मोड P3.1, P3.2), SET कुंजी को संक्षिप्त दबाकर OP और संबंधित समय, CL और संबंधित समय, LOP और संबंधित समय प्रदर्शित होगा; मोड सेट करने के बाद,आप आसानी से मुख्य इंटरफ़ेस पर SET बटन दबाकर वर्तमान मोड में सेट मापदंडों को देख सकते हैं, जो बहुत सुविधाजनक है! पैरामीटर कैसे सेट करें 1. पहले रिले के काम मोड निर्धारित; 2. रिले के काम मोड के अनुसार,मुख्य इंटरफ़ेस में (जब मॉड्यूल चालू है, यह वर्तमान कार्य मोड (डिफ़ॉल्ट P1.1 मोड) फ्लैश करेगा, और फिर मुख्य इंटरफ़ेस में प्रवेश करेगा) "लंबे समय तक SET बटन को 2 सेकंड के लिए दबाएं और फिर रिलीज़ करेंऔर ऊपर और नीचे बटन (P1) पर संक्षिप्त दबाकर सेट करने के लिए मोड का चयन.1~P-4); 3. सेट करने के लिए मोड का चयन करने के बाद (उदाहरण के लिए, P3.2), संक्षिप्त प्रेस सेट बटन के अनुरूप मापदंडों को सेट करने के लिए। इस समय पर सेट करने के लिए मापदंडों चमक जाएगा (समय पर ओपी,CL बंद समय, LOP चक्र समय ("-- -" एक अनंत चक्र का प्रतिनिधित्व करता है)), ऊपर और नीचे के माध्यम से पैरामीटर मूल्य समायोजित,समर्थन लंबे प्रेस (तेजी से वृद्धि या कमी) और लघु प्रेस (एक इकाई की वृद्धि या कमी); पैरामीटर मान सेट करने के बाद, STOP बटन को शॉर्ट प्रेस करें दशमलव बिंदु की स्थिति का चयन करने के लिए, समय सीमा का चयन करें (अनुरूप समय 0.1 सेकंड से 999 मिनट तक);वर्तमान मोड के अगले पैरामीटर को सेट करने के लिए SET कुंजी को संक्षिप्त दबाएं, प्रक्रिया ऊपर की तरह ही है; 4. चयनित मोड के मापदंडों को सेट करने के बाद, दबाएं और 2 सेकंड के लिए SET बटन दबाए रखें और इसे छोड़ दें। वर्तमान में सेट मोड फ्लैश होगा,और फिर मुख्य इंटरफ़ेस पर लौटें. पैरामीटर सेटिंग सफल है, बहुत सरल! मुख्य इंटरफ़ेसः "000" (कोई दशमलव बिंदु नहीं) रिले काम नहीं कर रहा है जब प्रदर्शित किया जाता है, और एक दशमलव बिंदु है जब रिले काम कर रहा है,जो बहुत स्पष्ट है! मोड चयन इंटरफ़ेसः प्रवेश करने के लिए SET बटन को लंबे समय तक दबाएं, सेटिंग पूरा होने के बाद, बाहर निकलने और मुख्य इंटरफ़ेस पर लौटने के लिए SET बटन को लंबे समय तक दबाएं, बहुत सरल!
STOP बटन फ़ंक्शन विस्तारः रिले सक्षम मोडः 1. ON: रिले को OP कंडक्शन के दौरान संचालन करने की अनुमति है; 2. OFF: रिले को संचालन करने की मनाही है और हमेशा बंद रहता है;चालू और बंद के बीच स्विच करने के लिए मुख्य इंटरफ़ेस पर STOP बटन को छोटा दबाएं, वर्तमान स्थिति चमक जाएगी, और फिर मुख्य इंटरफ़ेस पर लौटें। (यह कार्य एक आपातकालीन रोक समारोह है, रिले खोलने और बंद करने के लिए एक कुंजी) स्लीप मोडः 1. सी-पी स्लीप मोडःपाँच मिनट के भीतर, बिना किसी ऑपरेशन के, डिजिटल ट्यूब स्वचालित रूप से डिस्प्ले को बंद कर देता है, और कार्यक्रम सामान्य रूप से चलता है;दबाएं और 2 सेकंड के लिए बंद बटन दबाए रखें और फिर इसे जारी करने के लिए सी-पी और ओ-डी राज्यों के बीच स्विच करने के लिए. वर्तमान स्थिति फ्लैश होगा, और फिर मुख्य इंटरफ़ेस पर लौटें.
