उत्पाद विवरण:
|
| एम्पलीफायर चिप: | टीपीए3116 | चैनल: | 2.1 (बाएं + दाएं + सबवूफर) |
|---|---|---|---|
| बिजली उत्पादन: | 50W+50W+100W अधिकतम | वोल्टेज आपूर्ति: | डीसी 12-24वी/5ए या उससे ऊपर |
| ब्लूटूथ: | वी5.1, बीटी-एपीपी, 10 मीटर खुला क्षेत्र | इनपुट विधि: | औक्स + ब्लूटूथ + यूएसबी + रिमोट |
| आवृत्ति प्रतिक्रिया: | 20Hz-20kHz | सबवूफर आवृत्ति: | 20-200Hz एडजस्टेबल |
| अध्यक्ष प्रतिबाधा: | 4-8 ओम, 20-100W | घुंडी नियंत्रण: | मास्टर वॉल्यूम/पावर, ट्रेबल, बास, सबवूफर फ्रीक्वेंसी, सबवूफर वॉल्यूम, एल/आर चैनल वॉल्यूम |
| सुरक्षा: | रिवर्स पोलरिटी, अंडर-वोल्टेज, ओवर-हीट, ओवर-करंट, शॉर्ट सर्किट | विस्तार बंदरगाह: | एमआईसी प्रीएम्प रीवरब इन/आउट, सबवूफर लाइन-लेवल आउटपुट |
| ब्रिजिंग: | पीबीटीएल मोनो ब्रिज के लिए डीआईपी स्विच 1 चालू | बोर्ड का आकार: | 101x100x22 मिमी |
| शुद्ध वजन: | 195 ग्राम, 256 ग्राम पैक | ||
| प्रमुखता देना: | 2.1 channel Bluetooth amplifier board,TB21H amplifier board with APP control,TPA3116 50W+50W+100W amplifier module |
||

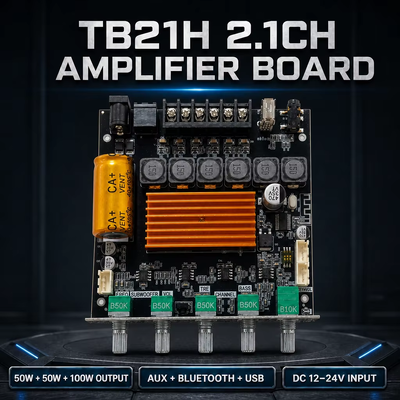

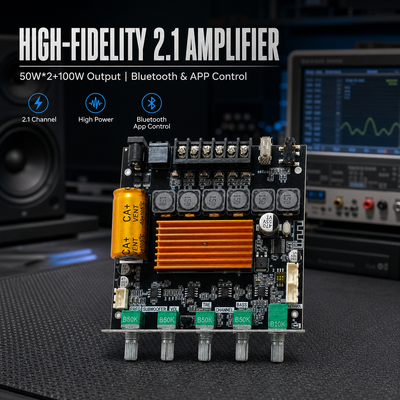

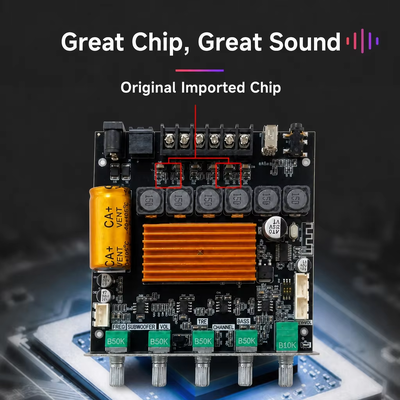

CA-TB21H TPA3116 चिप पर आधारित एक 2.1 चैनल क्लास डी एम्पलीफायर मॉड्यूल है, जो DC 12-24V सप्लाई से लेफ्ट और राइट चैनलों के लिए 50W + 50W और सबवूफर चैनल के लिए 100W प्रदान करता है। ऑडियो स्रोत ब्लूटूथ 5.1, AUX लाइन इनपुट, USB / TF कार्ड प्लेबैक और शामिल IR रिमोट द्वारा कवर किए जाते हैं, जबकि BT-APP फोन से EQ और लाइट-इफेक्ट कंट्रोल प्रदान करता है। एक गोल्ड-फिन हीट सिंक, पांच फ्रंट कंट्रोल नॉब्स और माइक्रोफोन प्रीएम्प बोर्ड के लिए एक्सपेंशन पोर्ट इस बोर्ड को OEM स्पीकर सिस्टम, होम ऑडियो किट और ऑडियो उपकरण असेंबली लाइनों के लिए तैयार करते हैं।
सबवूफर और लेफ्ट / राइट चैनल स्पीकर टर्मिनल, फ्लेक्सिबल ब्लूटूथ एंटीना, USB पोर्ट, AUX ऑडियो इनपुट और DC 12-24V पावर इनपुट (5.5 x 2.1mm DC प्लग) एक किनारे पर व्यवस्थित हैं, इसलिए बोर्ड को अतिरिक्त वायरिंग हार्नेस के बिना एक हाउसिंग में असेंबल किया जा सकता है। एक पावर स्टेटस LED और पांच नॉब्स फ्रंट पैनल पर लगे हैं।
| उत्पाद का नाम | 2.1 चैनल ब्लूटूथ ऑडियो एम्पलीफायर मॉड्यूल |
|---|---|
| मॉडल | CA-TB21H |
| चिप | TPA3116 |
| चैनल | 2.1 (लेफ्ट + राइट + सबवूफर) |
| आउटपुट पावर | L/R ≤ 50W प्रत्येक, सबवूफर ≤ 100W |
| पावर सप्लाई | DC 12-24V / 5A या उससे अधिक |
| ब्लूटूथ | संस्करण 5.1, नाम BT-APP, 10m खुला क्षेत्र |
| इनपुट | AUX + ब्लूटूथ + USB + रिमोट |
| फ्रीक्वेंसी रिस्पांस | 20Hz-20KHz |
| सबवूफर फ्रीक्वेंसी | 20-200Hz समायोज्य |
| स्पीकर | 20-100W, 4-8 ओम |
| सुरक्षा | रिवर्स पोलरिटी, अंडर-वोल्टेज, ओवर-हीट, ओवर-करंट, शॉर्ट सर्किट |
| बोर्ड का आकार | 101 x 100 x 22mm |
| वजन | नेट 195g, पैक किया हुआ 256g |
| पैकिंग का आकार | 11 x 11 x 5cm, सकल वजन 0.3kg |
आउटपुट पावर सप्लाई वोल्टेज के साथ बढ़ती है और स्पीकर इम्पीडेंस के साथ घटती है। नीचे दिए गए संदर्भ आंकड़े 19V और 24V पर 4 ओम और 8 ओम लोड के साथ मापे गए हैं, जो आपको एडॉप्टर को वास्तविक स्पीकर सेट से मिलान करने में मदद करते हैं।

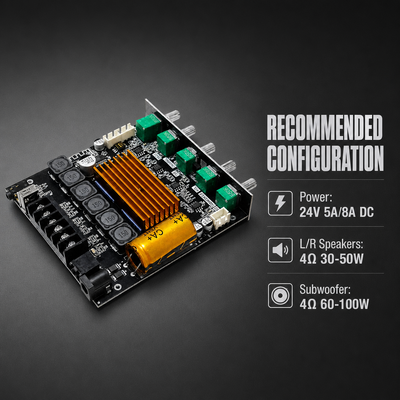

एक संतुलित 2.1 सिस्टम के लिए हम 24V 5A या 8A DC एडॉप्टर, 4 ओम 30-50W लेफ्ट और राइट स्पीकर और 4 ओम 60-100W सबवूफर की सलाह देते हैं। एक उच्च करंट एडॉप्टर 100W सबवूफर चैनल को उच्च वॉल्यूम पर स्थिर रखता है, और एडॉप्टर पावर हमेशा बोर्ड की वास्तविक वर्किंग पावर से अधिक होनी चाहिए।
नॉब फिट करने से पहले, पोटेंशियोमीटर को पॉइंटर की दिशा में बाईं ओर तब तक घुमाएं जब तक वह न्यूनतम तक न पहुंच जाए और आगे न घूम सके। नॉब पर क्षैतिज रेखा तब चित्र में दिखाए गए दिशा की ओर होनी चाहिए, ताकि वॉल्यूम स्केल वास्तविक स्थिति से मेल खाए।
मोनो में ब्रिजिंग के लिए, पहले पावर ऑफ करें और DIP स्विच 1 को ON (PBTL फ़ंक्शन) पर सेट करें। प्रत्येक तरफ केवल एक स्पीकर कनेक्ट करें; दो स्पीकर कनेक्ट करते समय, प्रत्येक 4 ओम या उससे अधिक का होना चाहिए और समानांतर इम्पीडेंस 2 ओम से नीचे नहीं जाना चाहिए। एक्सटेंशन पोर्ट 1 माइक प्रीएम्प रिवर्ब इनपुट है और एक्सटेंशन पोर्ट 2 रिवर्ब आउटपुट है, और सबवूफर लाइन-लेवल आउटपुट बाहरी प्योर पावर एम्पलीफायर बोर्ड को फीड कर सकता है।
BT-APP इंस्टॉल करें, फोन ब्लूटूथ बंद करें, मॉड्यूल चालू करें और BT-APP नामक डिवाइस कनेक्ट करें (APP द्वारा BT-APP-BLE एंट्री का उपयोग नहीं किया जाता है)। APP EQ समायोजन, स्थानीय मीडिया प्लेबैक, USB ड्राइव और SD कार्ड ब्राउज़िंग, लाइट इफेक्ट्स और फाइंड-माई-डिवाइस प्रदान करता है। APP कनेक्ट होने पर EQ कर्व्स लागू होते हैं; बास और ट्रेबल समायोज्य हैं।

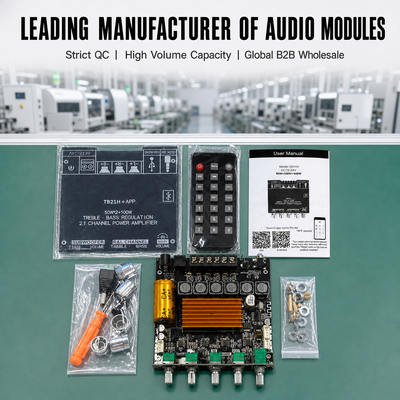

पैकेज में बटन बैटरी और इंसुलेशन शीट के साथ एक IR रिमोट शामिल है: पावर, मोड, म्यूट, प्ले / पॉज़, पिछला / अगला, EQ, वॉल्यूम अप और डाउन, सिंगल / ऑल रिपीट, USB / TF कार्ड स्विच और 0-9 ट्रैक चयन। वर्किंग रेंज लगभग 7m सीधी रेखा में है और 15 डिग्री के कोण पर संकीर्ण हो जाती है।

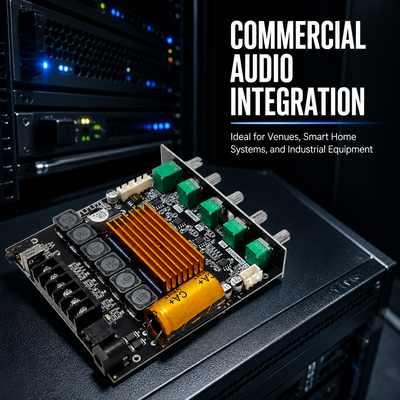

ऑडियो उपकरण निर्माताओं, स्पीकर सिस्टम असेंबली प्लांट, ऑडियो इलेक्ट्रॉनिक्स वितरकों, OEM और ODM उत्पाद डेवलपर्स, प्राइवेट लेबल स्पीकर ब्रांडों, कस्टम पैकेजिंग परियोजनाओं और नियमित थोक खरीद टीमों के लिए उपयुक्त। विशिष्ट उपयोग के मामलों में 2.1 होम ऑडियो सिस्टम, बुकशेल्फ़ और सबवूफर सेट, शॉप बैकग्राउंड म्यूजिक, DIY एम्पलीफायर किट और कराओके स्पीकर बॉक्स शामिल हैं।
व्यापक OEM और ODM समर्थन में कस्टम लोगो, PCB रंग, पैकेजिंग, फ़ंक्शन ट्यूनिंग और 7-दिवसीय नमूनाकरण शामिल है, इसलिए एक ही बोर्ड को विभिन्न बाजारों के लिए आपके अपने ब्रांड और कॉन्फ़िगरेशन में डिलीवर किया जा सकता है।
प्रत्येक बोर्ड को 11 x 11 x 5 सेमी के व्यक्तिगत बॉक्स में 0.3 किग्रा के सकल वजन के साथ पैक किया जाता है, शॉक-प्रूफ फोम द्वारा संरक्षित और निर्यात-ग्रेड कार्टन में शिप किया जाता है। बॉक्स में एक मुद्रित उपयोगकर्ता मैनुअल शामिल है; OEM ब्रांडिंग, कस्टम पैकेजिंग और मिश्रित कंटेनर लोडिंग उपलब्ध हैं।
ऑडियो एम्पलीफायर मॉड्यूल की सीधी फैक्ट्री सप्लाई जिसमें क्रॉस-बॉर्डर निर्यात अनुभव, OEM / ODM अनुकूलन के साथ सत्यापित आपूर्तिकर्ता, स्थिर आउटपुट और दोहराए गए ऑर्डर के लिए कम लीड टाइम शामिल है। कोटेशन और नमूना व्यवस्था प्राप्त करने के लिए हमें अपना लक्षित बाजार, स्पीकर कॉन्फ़िगरेशन और ऑर्डर मात्रा भेजें।
थोक मूल्य, OEM अनुकूलन और नमूनों के लिए अभी हमसे संपर्क करें।
