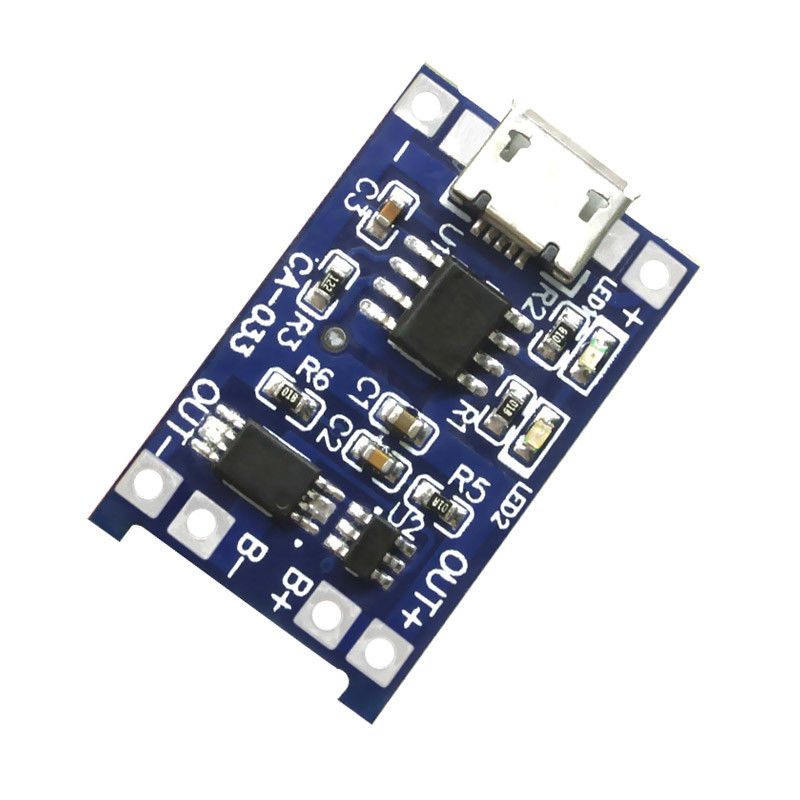

CA-033 लिथियम आयन बैटरी चार्जिंग मॉड्यूल 1A 18650 TP4056 दोहरे कार्य

CA-033 माइक्रो टाइप-सी USB 5V चार्जिंग बोर्ड सुरक्षा के साथ डुअल फंक्शन 1A ली-आयन लिथियम बैटरी चार्जर मॉड्यूल 18650 TP4056

मॉड्यूल विशेषताएं और पैरामीटर:

• इनपुट टर्मिनल में एक माइक्रो यूएसबी मदरबोर्ड है, जिसे सीधे लिथियम बैटरी को चार्ज करने के लिए इनपुट के रूप में उपयोग किया जा सकता है।

• और अभी भी इनपुट वोल्टेज वायरिंग सोल्डर जोड़ों को बनाए रखें, बहुत सुविधाजनक DIY हो सकता है

• इनपुट वोल्टेज: 5V

• चार्जिंग कट-ऑफ वोल्टेज: 4.2V ±1%

• अधिकतम चार्जिंग करंट: 1000mA

• बैटरी ओवरडिस्चार्ज सुरक्षा वोल्टेज: 2.5V

• बैटरी ओवरकरंट सुरक्षा करंट: 3A

• बोर्ड का आकार: 2.6* 1.7 सेमी

टिप्पणी:
जब बैटरी पहली बार कनेक्ट होती है, तो OUT+ और OUT- के बीच कोई वोल्टेज आउटपुट नहीं हो सकता है।इस समय,
सुरक्षा सर्किट को 5V वोल्टेज चार्ज करके सक्रिय किया जा सकता है।यदि बैटरी B+B- से कनेक्ट है तो उसे भी चार्ज करना होगा
सुरक्षा सर्किट सक्रिय करें.मोबाइल फ़ोन चार्जर को इनपुट के रूप में उपयोग करते समय, ध्यान दें कि चार्जर 1A या आउटपुट देने में सक्षम होना चाहिए
ऊपर, अन्यथा यह सामान्य रूप से चार्ज नहीं हो पाएगा।

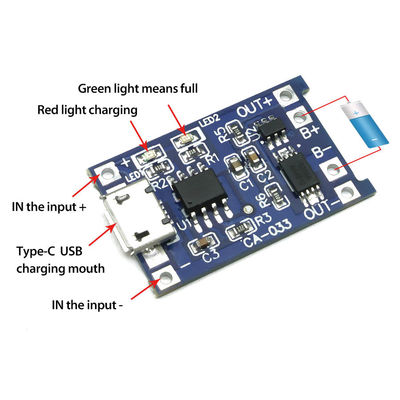

माइक्रो यूएसबी बेस और बिजली आपूर्ति इनपुट अंत के बगल में + - पैड, 5V वोल्टेज तक पहुंच।B+ के धनात्मक इलेक्ट्रोड से जुड़ता है
लिथियम बैटरी, और बी- लिथियम बैटरी के नकारात्मक इलेक्ट्रोड से जुड़ता है।OUT+ और OUT- लोड से जुड़े होते हैं, जैसे मोबाइल बूस्टर प्लेट या अन्य लोड के सकारात्मक और नकारात्मक टर्मिनल।
