CH341 मॉड्यूल CH341 24 25 सीरीज EEPROM फ्लैश BIOS USB प्रोग्रामर मॉड्यूल 93CXX/25CXX /24CXX

उत्पाद का वर्णन:

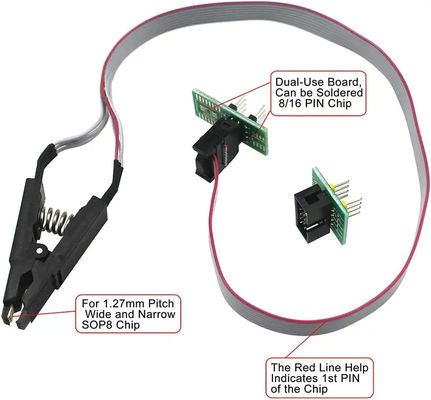

BIOS चिप को SOP8 परीक्षण क्लिप से जोड़ने के लिए संबंधित पिन पर ध्यान देने की आवश्यकता होती है, अन्यथा चिप नष्ट हो सकती है। BIOS चिप के पिन एक पर एक छोटा बिंदु है।परीक्षण क्लिप पर रंग के साथ लाइन पहली पंक्ति है, चिप के पिन एक के अनुरूप है. तो, त्रुटियों से बचने के लिए, एक केवल परीक्षण क्लिप के पिन एक और संवाद के लिए प्रोग्रामर को देखना चाहिए. इसके अलावा,जब परीक्षण क्लिप केबल को एडाप्टर बोर्ड से जोड़ते हैं, बोर्ड पर संबंधित कनेक्टर के पैरों का ध्यान रखना चाहिए।

अगला कदम BIOS को प्रोग्राम करना है. सबसे पहले, एक को चिप को कंप्यूटर से जोड़ना चाहिए और प्रोग्रामिंग सॉफ्टवेयर खोलना चाहिए. दूसरा, एक को सॉफ्टवेयर द्वारा चिप जानकारी का पता लगाना चाहिए. फिर, एक चिप को कंप्यूटर से कनेक्ट करना चाहिए।चिप मिटाएँ. उसके बाद, चिप के खाली की जाँच करें, जो आमतौर पर कुछ सेकंड लगते हैं. इसके बाद, प्रोग्रामिंग के लिए बिन फ़ाइल खोलें. यह कुछ मिनट लगेंगे, और फिर एक यह सत्यापित करना चाहिए. अंत में, एक बार जब आप एक चिप खोलने के लिए, आप एक चिप खोलने के लिए आवश्यक है.यदि उपरोक्त सभी चरणों का पालन किया है, मशीन चालू किया जा सकता है। उस मामले में, एक अंग्रेजी अक्षरों की कुछ पंक्तियों को देख सकते हैं, यह दर्शाता है कि प्रोग्रामिंग सफल रहा है।एक सामान्य बिजली पर जाने से पहले इसे चार्ज करने की जरूरत हो सकती है.

विशेषताएं:

यह उत्पाद एक FT232BL चिप और एक बाहरी EEPRON (93C46) से लैस है, जो इसे विंडोज 10 का समर्थन करने की अनुमति देता है। इसके अलावा इसमें तीन बिजली आपूर्ति मोड हैंः 5V बाहरी शक्ति, 3.3V बाहरी शक्ति,और बाहरी शक्ति (आवश्यक वोल्टेज 3.3V-5V) उत्पाद को डेटा ट्रांसमिशन प्रक्रिया की निगरानी के लिए 3 एलईडी के साथ भी प्रदान किया जाता है, अर्थात्, TXD एलईडी, RXD एलईडी, और POWER एलईडी।और 5V सुविधाजनक उपयोग के लिए घुमावदार पिन के साथ चित्रित कर रहे हैं. अन्य पिन जैसे कि सीटीएस और आरटीएस को उपयोग में इसके कार्य का विस्तार करने के लिए आरक्षित रखा जाता है। उदाहरण के रूप में एमसीयू तक पहुंचने के लिए, एक निर्देश पुस्तिका से परामर्श किया जा सकता है।

तकनीकी मापदंडः

जीएनडी: जमीन से कनेक्ट करें

RXD: MCU.TX से कनेक्ट करें (सिग्नल PC.RX तक पहुंचने से पहले MCU.TX से FT232 तक बहता है)

TXD: MCU.RX से कनेक्ट करें (सिग्नल PC.TX तक पहुंचने से पहले MCU.RX से FT232 तक बहता है)

3V3/5V: आउटपुट या तो 3.3V या 5V (मॉड्यूल यूएसबी द्वारा संचालित है और जंपर कैप को 3.3V या 5V पर सेट किया जाना चाहिए)

RTS: MCU.CTS से कनेक्ट करें (सिग्नल प्रवाह की दिशा PC.RTS तक पहुंचने से पहले MCU.CTS से FT232 तक है)

सीटीएसः एमसीयू.आरटीएस से कनेक्ट करें (सिग्नल पीसी.सीटीएस तक पहुंचने से पहले एमसीयू.आरटीएस से एफटी232 तक बहता है)

अनुप्रयोग:

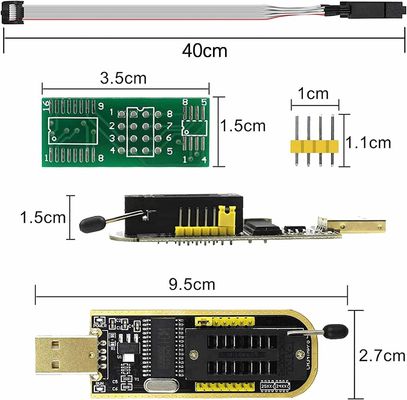

creatall CH341 मॉड्यूल डेवलपमेंट बोर्ड उन लोगों के लिए आदर्श यूएसबी प्रोग्रामर है जो कंप्यूटिंग प्रौद्योगिकी की दुनिया का पता लगाना चाहते हैं।यह बोर्ड 70mm X 27mm आयाम और C341A + Soic8 क्लिप + 1 के साथ प्रोग्रामिंग की मूल बातें के साथ पकड़ पाने के लिए एक शानदार तरीका है.मेमोरी एडाप्टर बर्नर किट. यह स्थापित करने में आसान है और विंडोज 10 का समर्थन करता है, प्रोग्रामिंग सीखने के लिए एक महान मंच प्रदान करता है. इसके 3.3V या 5V बिजली की आपूर्ति के साथ, यह एक बहुत ही सुविधाजनक है।यह प्रोग्रामिंग की बात आती है जब संभावनाओं की एक दुनिया खोलता है, इस बोर्ड को शुरुआती या अधिक अनुभवी डेवलपर्स के लिए आदर्श विकल्प बना रहा है।

पैकिंगः

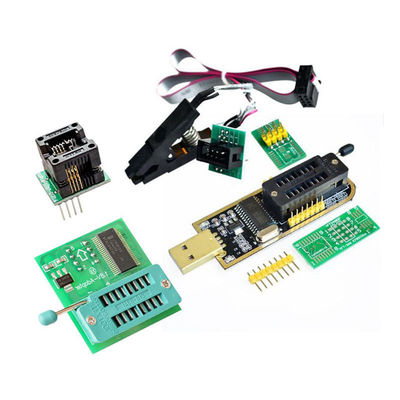

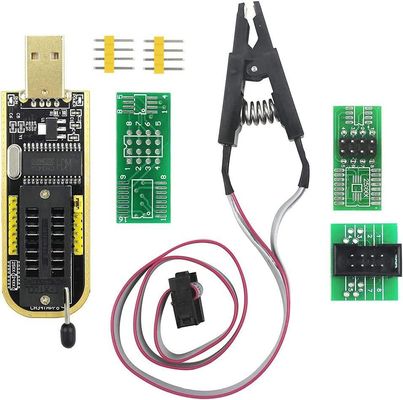

विकास बोर्ड के लिए Soic8 क्लिप + 1. मेमोरी एडाप्टर बर्नर किट के साथ creatall CH341 मॉड्यूल यूएसबी प्रोग्रामर किट, 3.3V / 5V, 70mm X 27mm, CH341A चिप द्वारा संचालित।

सहायता एवं सेवाएं:

हम डेवलपमेंट बोर्ड के लिए तकनीकी सहायता और सेवाएं प्रदान करते हैं। हमारे उत्पादों और सेवाओं के बारे में आपके किसी भी प्रश्न का उत्तर देने के लिए हमारी ग्राहक सेवा टीम उपलब्ध है।हम व्यापक दस्तावेज और ट्यूटोरियल प्रदान करते हैं ताकि आप जल्दी से उठ सकें और चल सकें. हम मुफ्त सॉफ्टवेयर अद्यतन और बग फिक्स के साथ ही हमारे ज्ञान के आधार और मंचों तक पहुंच प्रदान करते हैं. यदि आपको अतिरिक्त सहायता की आवश्यकता है, तो हम आपको एक और जानकारी प्रदान करते हैं।हमारी अनुभवी टीम आपके सामने आने वाली किसी भी समस्या का समाधान करने में आपकी सहायता करने के लिए उपलब्ध है.
