उत्पाद विवरण:
|
| टुकड़ा: | A4988 | प्रकार: | V3 उत्कीर्णन मशीन |
|---|---|---|---|

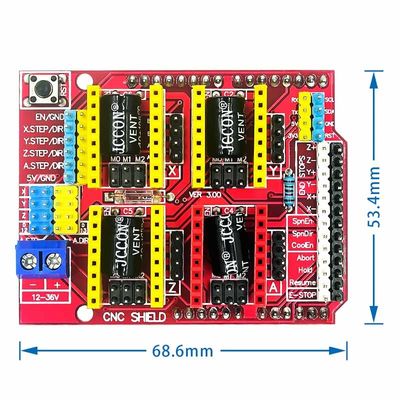

| आकार: | 68.6mm*53.4mm | श्रृंखला: | A4988 ड्राइवर बोर्ड |
| प्रमुखता देना: | थ्रीडी प्रिंटर ड्राइवर बोर्ड,A4988 ड्राइवर बोर्ड,सीएनसी शील्ड वी3 ड्राइवर बोर्ड |
||
A4988 एक पूर्ण माइक्रो-स्टेपिंग मोटर ड्राइवर है जिसमें आसान संचालन के लिए अंतर्निहित अनुवादक है। यह उत्पाद पूर्ण, आधा, 1/4, 1/8 और 1/16 चरण मोड के साथ द्विध्रुवीय स्टेपर मोटर्स को संचालित कर सकता है,35 वी और ±2 ए तक की आउटपुट ड्राइव क्षमता के साथइसमें एक फिक्स्ड ऑफ-टाइम करंट रेगुलेटर शामिल है, या तो धीमी या मिश्रित क्षय मोड में। A4988 कनवर्टर चरण अनुक्रम तालिकाओं की आवश्यकता के बिना एक सरलीकृत कार्यान्वयन है,उच्च आवृत्ति नियंत्रण लाइनों या प्रोग्राम करने के लिए जटिल इंटरफेसयह ऐसे अवसरों में उपयोग के लिए आदर्श है जहां एक जटिल माइक्रोप्रोसेसर अनुपलब्ध है या अतिभारित है।
माइक्रो-स्टेप ऑपरेशन में, A4988 के आंतरिक काटने नियंत्रण स्वचालित रूप से वर्तमान क्षय मोड (धीमी या मिश्रित) का चयन करता है। मिश्रित क्षय मोड तेजी से क्षय के लिए एक निश्चित बंद समय प्रदान करता है,और फिर बंद समय के बाकी के धीमी गति से क्षय में हैइस वर्तमान नियंत्रण योजना के परिणामस्वरूप मोटर से श्रव्य शोर कम होता है, कदम की अधिक सटीकता और शक्ति संरक्षण होता है।
आंतरिक सिंक्रोनस रेक्टिफिकेशन कंट्रोल सर्किट्री के साथ पावर सीक्वेंसिंग को आसान बनाया जा सकता है। इससे बेहतर पल्स-विड्थ मॉड्यूलेशन (पीडब्ल्यूएम) बिजली की खपत सुनिश्चित होती है।अन्य सुरक्षा सुविधाओं में हाइस्टेरिसिस के साथ थर्मल बंद शामिल हैं, कम वोल्टेज लॉकआउट (यूवीएलओ) और क्रॉसओवर करंट प्रोटेक्शन।
A4988 5 मिमी × 5 मिमी के एक QFN पैकेज में आता है, जिसमें 0.90 मिमी की एक नाममात्र समग्र पैकेज ऊंचाई होती है। पैकेज के नीचे स्थित उजागर पैड बेहतर थर्मल अपव्यय की अनुमति देता है।Pb ((सुफिक्स-T) पैकेज 100% मैट टिन लीड फ्रेम लेपित के साथ कवर किया गया है.
कम आरडीएस (ऑन) आउटपुट
यह उपकरण उच्च दक्षता और न्यूनतम हानि प्राप्त करने के लिए कम आरडीएस (आरडीएस) आउटपुट प्रदान करता है।
स्वचालित क्षय मोड का पता लगाना/चयन करना
इस यंत्र में विभिन्न विद्युत क्षय मोडों के बीच स्वचालित रूप से पता लगाने और चयन करने की सुविधा है।
धीमी धारा क्षय मोड के साथ मिश्रण
उपलब्ध धीमी धारा क्षय मोड को मिलाकर ऊर्जा हानि को और कम किया जा सकता है।
समवर्ती सुधार
इस उपकरण में प्रयुक्त सिंक्रोनस रेक्टिफिकेशन तकनीक बिजली के अपव्यय को कम करती है और दक्षता में वृद्धि करती है।
आंतरिक यूवीएलओ
उपकरण को निम्न वोल्टेज स्थितियों से सुरक्षा प्रदान करने के लिए एक आंतरिक अंडर वोल्टेज लॉक आउट फ़ंक्शन के साथ डिज़ाइन किया गया है।
क्रॉस करंट संरक्षण
दो मोटर चरणों के बीच वर्तमान के अधिभार से बचाने के लिए उपकरण में क्रॉस-करंट सुरक्षा भी सक्षम है।
3.3 और 5V संगत तर्क आपूर्ति
यह उपकरण 3.3V और 5V दोनों तर्क रेखाओं का समर्थन करता है, जिन्हें सिस्टम आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
ग्राउंड फॉल्ट और लोड शॉर्ट सर्किट सुरक्षा
इस उपकरण में ग्राउंड फॉल्ट और लोड शॉर्ट सर्किट के नुकसान के खिलाफ सुरक्षा भी है।
वैकल्पिक चरण पांच मोड
उपकरण में पांच चरणों का विकल्प भी दिया गया हैः पूर्ण, 1/2, 1/4, 1/8 और 1/16.

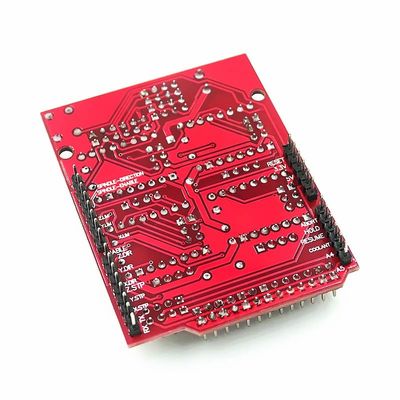

उत्कीर्णन मशीनों या 3 डी प्रिंटर का उपयोग करते समय, स्टेपर मोटर नियंत्रण पिन की बुनियादी आवश्यकताएं हैं, जैसा कि ऊपर दिखाया गया है। विस्तार बोर्ड यूएनओ के लिए, ये पिन निम्नलिखित के अनुरूप हैंः:EN (स्टेपर मोटर ड्राइव सक्षम, सक्रिय कम), Z.DIR (Z-अक्ष दिशा नियंत्रण), Y.DIR (Y-अक्ष दिशा नियंत्रण), X.DIR (X-अक्ष दिशा नियंत्रण), Z.STEP (Z-अक्ष स्टेपर नियंत्रण), YSTEP (Y-अक्ष स्टेपर नियंत्रण) और X.STEP (X-अक्ष स्टेपर नियंत्रण)
निम्नलिखित एक सरल स्टेपर मोटर नियंत्रण कार्यक्रम हैः
#define EN 8 // स्टेपर मोटर सक्षम करें, active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: कदम समारोहः स्टेपर मोटर दिशा, कदम की संख्या को नियंत्रित करने के लिए। // पैरामीटरः दिशा नियंत्रण, स्टेपर मोटर के अनुरूप डीआईआर पिन,स्टेपर स्टेपर मोटर के अनुरूप स्टेपर पिन, कुछ चरणों में कदम // कोई रिटर्न मान * / शून्य कदम (बुलियन dir, बाइट dirPin, बाइट stepperPin, int कदम) { digitalWrite (dirPin, dir); देरी (50); के लिए (int i = 0;i digitalWrite (stepperPin), HIGH); delayMicroseconds (800); digitalWrite (stepperPin, LOW); delayMicroseconds (800); } } void setup () {// IO पिन में प्रयुक्त स्टेपिंग मोटर आउटपुट पिनमोड (X_DIR, OUTPUT) पर सेट है;पिन मोड (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // एक्स-अक्ष मोटर रिवर्सल लूप, सर्कल चरण के लिए 200 कदम (गलत, Y_DIR, Y_STP, 200); // वाई-अक्ष मोटर रिवर्सल लूप, सर्कल चरण के लिए 200 कदम (गलत, Z_DIR, Z_STP, 200);// z-अक्ष मोटर रिवर्सल लूप, सर्कल देरी के लिए 200 कदम (1000); कदम (सही, X_DIR, X_STP, 200); // एक्स-अक्ष मोटर स्थानांतरित किया गया है, चक्र चरण के लिए 200 कदम (सही, Y_DIR, Y_STP, 200); // वाई-अक्ष मोटर स्थानांतरित किया गया है,चक्र चरण के लिए 200 कदम (सही), Z_DIR, Z_STP, 200); // z-अक्ष मोटर को घुमाया जाता है, चक्र देरी के लिए 200 कदम (1000); }
इस कार्यक्रम में, एक दिशा, साथ ही प्रत्येक स्टेपर मोटर के लिए कदम की संख्या नियंत्रित कर सकते हैं. इन नियंत्रण सक्षम करने के लिए, सेटअप आउटपुट मोड में स्टेपर मोटर के लिए इस्तेमाल किया पिन सेट करेगा,और सक्षम चालू करें, ताकि बोर्ड शुरू हो सके। लूप में, चरण का आदेश स्टेपर मोटर की दिशा, चरणों की संख्या को नियंत्रित कर सकता है, और इसका उपयोग लूप को रिवर्स करने और स्थानांतरित करने के लिए किया जाता है।

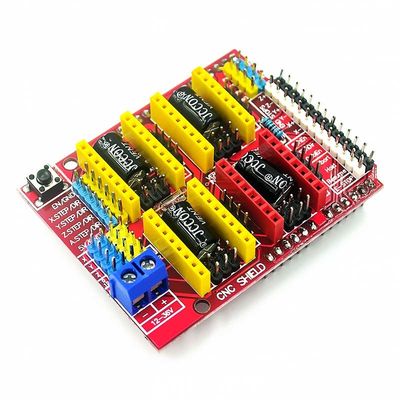

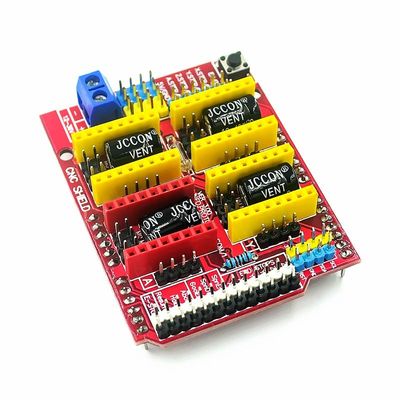

क्रिएटल के ए४९८८ ड्राइवर बोर्ड को विशेष रूप से वी३ उत्कीर्णन मशीनों और थ्रीडी प्रिंटर सीएनसी शील्ड के लिए डिज़ाइन किया गया है। इस बोर्ड में 68.6 मिमी * 53 है।4 मिमी आकार और अधिकांश 3 डी प्रिंटर सीएनसी ढाल के लिए एक आदर्श फिट हैइसका उपयोग स्टेपर मोटर्स को विश्वसनीय और कुशल तरीके से नियंत्रित करने के लिए किया जा सकता है।A4988 ड्राइवर बोर्ड का व्यापक अनुप्रयोग है और रोबोटिक्स और 3 डी प्रिंटिंग के प्रोटोटाइप और विकास के लिए एकदम सही है. इसकी उच्च गुणवत्ता और कम कीमत के साथ, यह किसी भी परियोजना के लिए एक महान विकल्प है. Creatall A4988 ड्राइवर बोर्ड श्रृंखला किसी भी 3 डी प्रिंटर सीएनसी ढाल परियोजना के लिए एक आदर्श विकल्प है.
ब्रांड नाम: क्रिएटल
मॉडल संख्याः A4988
उत्पत्ति का स्थान: चीन

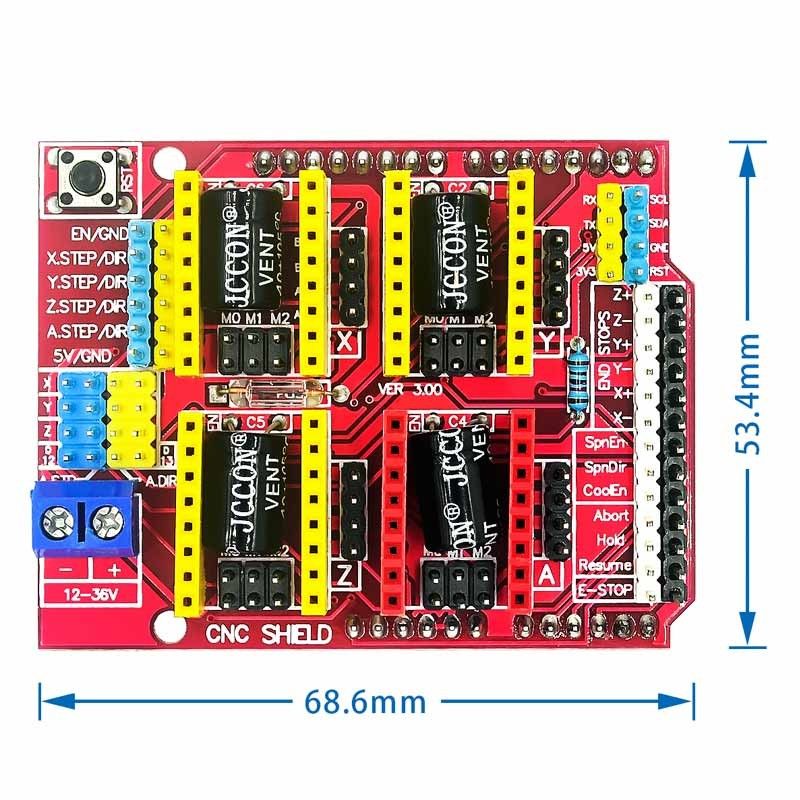

आकारः 68.6mm*53.4mm
प्रकार: V3 उत्कीर्णन मशीन
कीमतः निर्माता
सीरीजः A4988 ड्राइवर बोर्ड
यह creatall A4988 3D प्रिंटर सीएनसी शील्ड एक्सपेंशन बोर्ड विशेष रूप से 3 डी प्रिंटर सीएनसी ड्राइवर बोर्ड के लिए डिज़ाइन किया गया है। इसका आकार 68.6 मिमी * 53.4 मिमी है, जो स्टेपर मोटर ड्राइविंग के लिए एक आदर्श मंच प्रदान करता है।यह उच्च गुणवत्ता वाले घटकों से बना है और चीन में निर्मित है।ए४९८८ ड्राइवर बोर्ड श्रृंखला अत्यधिक विश्वसनीय है, जो एक उच्च प्रदर्शन 3 डी प्रिंटर सीएनसी ढाल सुनिश्चित करती है।
हम अपने विकास बोर्डों के लिए व्यापक तकनीकी सहायता और सेवा प्रदान करते हैं। हमारी ग्राहक सेवा टीम आपके किसी भी तकनीकी प्रश्न के साथ आपकी सहायता करने के लिए उपलब्ध है,और हमारे सभी उत्पादों के लिए सलाह और समर्थन प्रदान कर सकते हैं.
हम उत्पाद मैनुअल, तकनीकी प्रलेखन और उपयोगकर्ता मंचों सहित ऑनलाइन संसाधनों की एक श्रृंखला प्रदान करते हैं, सभी को हमारे विकास बोर्डों से अधिकतम लाभ प्राप्त करने में आपकी सहायता करने के लिए डिज़ाइन किया गया है।
यदि आपको अतिरिक्त सहायता की आवश्यकता है, तो आपके किसी भी प्रश्न का उत्तर देने के लिए हमारी ग्राहक सेवा टीम 24/7 उपलब्ध है।हम यह सुनिश्चित करने के लिए साइट पर सेवाओं की एक श्रृंखला प्रदान करते हैं कि आपका विकास बोर्ड अपने सर्वश्रेष्ठ पर चल रहा है.
हम अपने ग्राहकों के लिए सर्वोत्तम तकनीकी सहायता और सेवा प्रदान करने के लिए प्रतिबद्ध हैं और हम हमेशा मदद करने के लिए यहां हैं।
