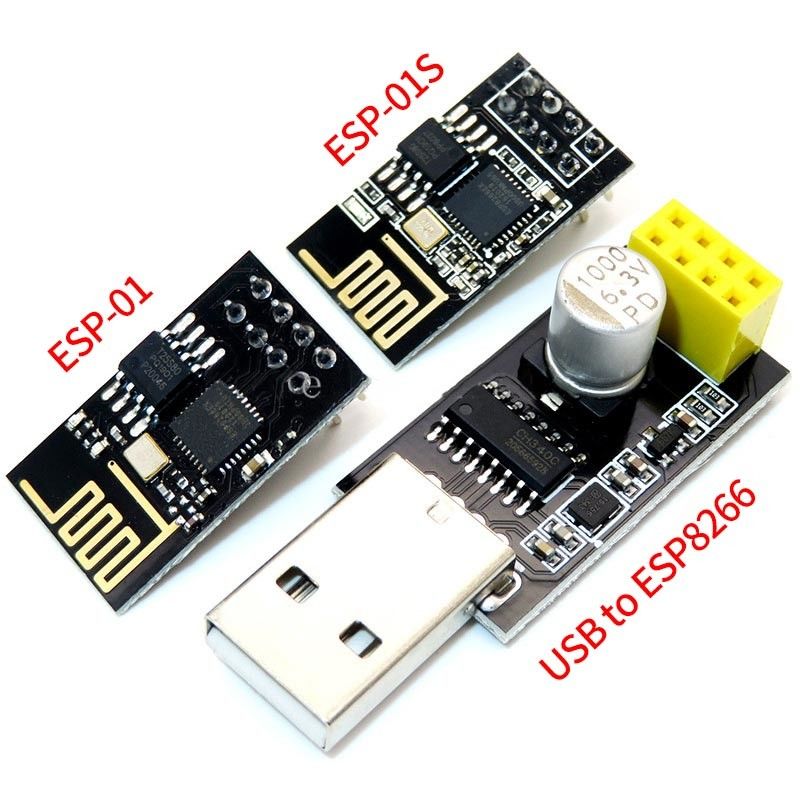

UART GPIO0 ESP-01 वायरलेस वाईफ़ाई मॉड्यूल ESP8266 CH340G Esp01 प्रोग्रामर एडाप्टर

यह मॉड्यूल एक यूएसबी एडपेटर है /
ESP-01 प्रकार के ESP8266 मॉड्यूल के लिए प्रोग्रामर।
यह आसानी से 2x4P से सुसज्जित है
ESP01 को प्लग करने के लिए 2.54 मिमी महिला हेडर
(चित्रण 2 के अनुसार)
और इसे तुरंत कॉन्फ़िगर करें या चलाएं।
एक बड़ी 1000μF कैप एक स्थिर 5.0V VCC प्राप्त करने में मदद करेगी
यूएसबी बस और जम्पर से (2x4P हेडर के दाईं ओर)(हम कोई जम्पर नहीं देते!!!)
आवश्यकताओं के अनुसार GPIO0 लाइन को कॉन्फ़िगर करने में मदद मिलेगी।
मॉड्यूल USB-UART ब्रिजेट CH340 पर आधारित है
WCH से जो सभी प्लेटफार्मों के साथ संगत है।

टिप्पणी: rduino ESP8266 प्लेटफ़ॉर्म और rduino IDE के उपयोग के लिए
कार्यशील मोड के लिए GPIO0 स्थिति को मैन्युअल रूप से स्विच करना आवश्यक है,
पूरी तरह से स्वचालित अपलोड प्राप्त करने के लिए यह संभवतः संभव है,
एक बहुत ही सीमित प्रयास के लिए, एक अप्रयुक्त नियंत्रण रेखा निर्दिष्ट करने के लिए
CH340 से GPIO0 लाइन को ड्राइवर तक
(शायद एक आवश्यक तर्क व्युत्क्रम की कीमत पर),
CH340 डेटाशीट देखें और
NodeMCU V0.9 के लिए सबसे महत्वपूर्ण
जो CH340 का उपयोग करते हैं और पहले से ही इस समाधान को लागू करते हैं,
योजनाबद्ध खुला स्रोत है और आसानी से उपलब्ध है।
