5V DC-AC वायरलेस वाईफ़ाई मॉड्यूल शुद्ध साइन वेव इन्वर्टर SPWM EGS002 12Mhz

परिचय:
EG8010 एक डिजिटल, फ़ंक्शन है जो शुद्ध साइन वेव इन्वर्टर जनरेटर चिप का अपना स्वयं का डेड-टाइम नियंत्रण लाता है, जिसका उपयोग किया जाता है
दो-चरण डीसी-डीसी-एसी बिजली रूपांतरण संरचना या एकल-चरण डीसी-एसी बिजली आवृत्ति ट्रांसफार्मर बूस्ट आर्किटेक्चर, एक बाहरी
12 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर, उच्च परिशुद्धता प्राप्त करने के लिए, और हार्मोनिक विरूपण बहुत छोटा है, 50 हर्ट्ज या 60 हर्ट्ज शुद्ध साइन वेव इन्वर्टर
एएसआईसी।चिप CMOS तकनीक, SPWM साइन जनरेटर के आंतरिक एकीकरण, डेड टाइम कंट्रोल सर्किट, मल्टीप्लायर का उपयोग करती है
फैक्टर रेंज, सॉफ्ट स्टार्ट सर्किट, सर्किट, आरएस232 सीरियल कम्युनिकेशन इंटरफेस और एक सीरियल एलसीडी ड्राइवर मॉड्यूल 1602 फ़ंक्शन।

विशेषताएँ:
5V एकल बिजली आपूर्ति
शुद्ध साइन तरंग आउटपुट आवृत्ति का 4 पिन सेट:
50Hz निश्चित आवृत्ति की शुद्ध साइन तरंग 60Hz निश्चित आवृत्ति की शुद्ध साइन तरंग 0-100Hz
शुद्ध साइन तरंग आवृत्ति समायोज्य 0-400Hz शुद्ध साइन तरंग आवृत्ति समायोज्य
एकध्रुवीय और द्विध्रुवीय मॉड्यूलेशन
डेडबैंड नियंत्रण के साथ आता है, पिन 4 डेड टाइम:
300nS मृत समय 500nS मृत समय 1.0uS मृत समय 1.5uS मृत समय
बाहरी 12 मेगाहर्ट्ज क्रिस्टल थरथरानवाला
PWM वाहक आवृत्ति 23.4KHz
वोल्टेज, वर्तमान, वास्तविक समय तापमान प्रतिक्रिया
ओवरवोल्टेज, अंडरवोल्टेज, ओवरकरंट और ओवरहीटिंग
सॉफ्ट-स्टार्ट मोड पिन 1S का प्रतिक्रिया समय निर्धारित करता है
आउटपुट वोल्टेज, आवृत्ति और अन्य पैरामीटर सेट करने के लिए सीरियल संचार
बाहरी सीरियल एलसीडी मॉड्यूल 1602 इन्वर्टर प्रदर्शित करता है
वोल्टेज, आवृत्ति, तापमान और वर्तमान जानकारी

पैकेज में निम्न शामिल:

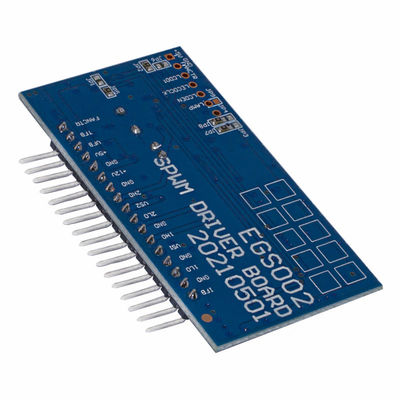

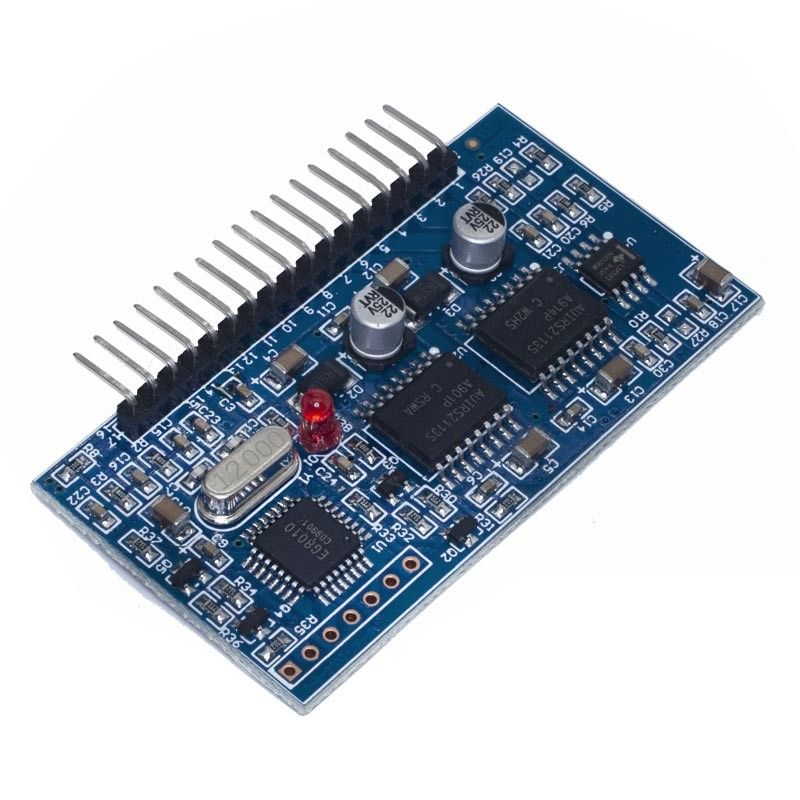

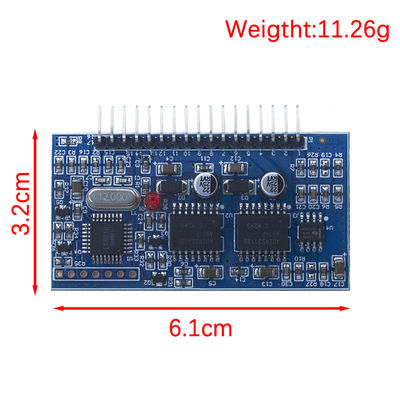

1 पीसीएस x प्योर साइन वेव इन्वर्टर ड्राइवर बोर्ड EGS002 "EG8010 + IR2113" ड्राइवर मॉड्यूल
