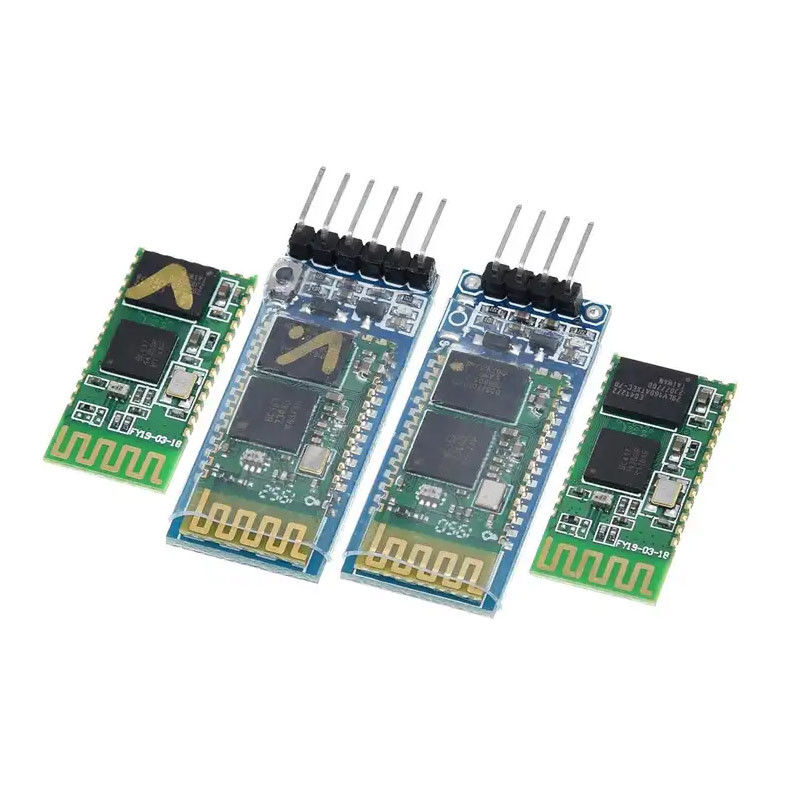

HC-05 HC-06 RF वायरलेस वाईफ़ाई मॉड्यूल ब्लूटूथ ऑडियो मॉड्यूल RS232 / TTL

कोर्ट-05

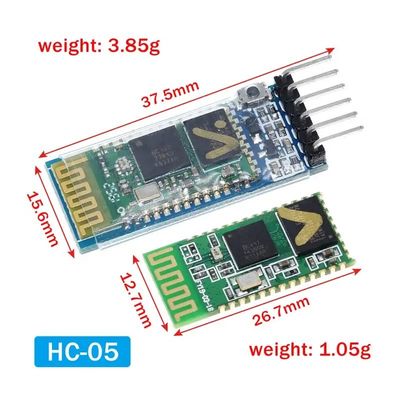

यह HC-05 ब्लूटूथ मॉड्यूल स्लेवएंड मास्टर टू इन वन मॉड्यूल है।
इस मॉड्यूल को एक ट्रांसमीटर या रिसीवर पर सेट किया जा सकता है, ट्रांसमीटर रिसीवर, रिसीवर और रिसीवर के साथ जोड़ी बना सकता है या ट्रांसमीटर और ट्रांसमीटर के बीच संचार नहीं हो सकता है, रिसीवर कंप्यूटर और सेल फोन ब्लूटूथ के साथ जोड़ी बना सकता है, खरीदते समय, रिसीवर के लिए डिफ़ॉल्ट।
CSR मेनस्ट्रीम ब्लूटूथ चिप, ब्लूटूथ V2.0 प्रोटोकॉल मानकों का उपयोग करें।
मॉड्यूल कार्यशील वोल्टेज 3.3 V.
9600 की पॉटर डिफ़ॉल्ट दर, उपयोगकर्ता को सेट किया जा सकता है।
कोर मॉड्यूल का आकार: 28 मिमी x 15 मिमी x 2.35 मिमी।
वर्तमान कार्य: 30 एमए के लिए मिलान, 8 एमए के लिए संचार का मिलान।
प्रसुप्ति धारा: कोई प्रसुप्ति नहीं।
जीपीएस नेविगेशन सिस्टम, पानी और बिजली गैस मीटर रीडिंग सिस्टम के लिए उपयोग किया जाता है।
कंप्यूटर और ब्लूटूथ एडाप्टर, पीडीए, निर्बाध कनेक्शन उपकरण के साथ
वाणिज्यिक श्रृंखला: ब्लूटूथ मॉड्यूल बोर्ड श्रृंखला
एलईडी संकेतक लाइट के साथ, 150mA और 3.3V रेगुलेशन चिप का उपयोग करें।

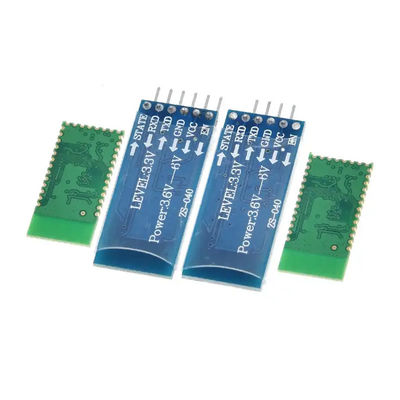

ब्लूटूथ के लिए VCC.GND.TXD.RXD फ़ुट के साथ
"पुनः खोज" बटन के साथ (इसके लिए ऑन/ऑफ/वेक फ़ुट, बाहरी एमसीयू आउट/इनपुट "उच्च स्तर" पुनः खोज करने के लिए मॉड्यूल को नियंत्रित कर सकता है)
ब्लूटूथ मास्टर मॉड्यूल "स्लेव मॉड्यूल" या मास्टर-स्लेव (संपूर्ण) मॉड्यूल के साथ संगत।
इनपुट वोल्टेज: 3.3 -6V
आकार: 1.55 सेमी * 3.98 सेमी

टिप्पणी:
इनपुट बिजली आपूर्ति 3.3~6V, 7V से अधिक को प्रतिबंधित करें
नहीं, "बिजली आपूर्ति पेवर्सिंग फंक को स्वचालित रूप से रोकें", इसलिए कृपया बिजली आपूर्ति को सही ढंग से कनेक्ट करें
हम "ब्लूटूथ मास्टर मॉड्यूल" स्थापित करने की सलाह देते हैं
एलईडी स्थिति के लिए "स्टेट" आउटपुट फ़ुट है, जब ब्लूटूथ "अनकनेक्टेड", आउटपुट "पल्स", जब ब्लूटूथ "कनेक्ट" होता है, तो आउटपुट "हाई लेवल", हम "एमसीयू" से स्थिति निर्धारित कर सकते हैं।
यदि केवल बोर्ड, कोई "ब्लूटूथ फ़ंक्शन" नहीं

कोर्ट-06

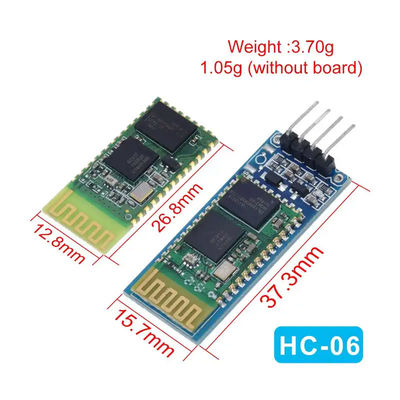

यह HC-06 ब्लूटूथ मॉड्यूल है।
आपके डिवाइस को आपके कंप्यूटर से सीरियल केबल कनेक्ट किए बिना ब्लूटूथ तकनीक के माध्यम से टीटीएल डेटा भेजने या प्राप्त करने की अनुमति देता है।

विशेषता:
किसी भी USB ब्लूटूथ एडाप्टर के साथ काम करता है।
डिफ़ॉल्ट बॉड दर: 9600,8,1,एन।
निर्मित एंटीना.
30 फीट तक कवरेज.
ब्लूटूथ संस्करण: V2.0+EDR
ऑपरेटिंग वोल्टेज: 3.3V
डिफ़ॉल्ट बॉड दर: 9600,8,1,एन।
सिग्नल कवरेज: 30 फीट
केबल की लंबाई: 21.5 सेमी
आइटम का आकार: 4.3 * 1.6 * 0.7 सेमी
आइटम का वज़न: 3g
पैकेज का आकार: 9 * 3 * 1 सेमी
पैकेज का वज़न: 8 ग्राम
वाणिज्यिक श्रृंखला: ब्लूटूथ मॉड्यूल बोर्ड श्रृंखला
एलईडी संकेतक लाइट के साथ, 150mA और 3.3V रेगुलेशन चिप का उपयोग करें।
ब्लूटूथ के लिए VCC.GND.TXD.RXD फ़ुट के साथ
"री-सीच" बटन के साथ (इसके लिए ऑन/ऑफ/वेक फ़ुट, बाहरी एमसीयू आउटपुट "हाई लेवल" मॉड्यूल को री-सीच करने के लिए नियंत्रित कर सकता है)
ब्लूटूथ मास्टर मॉड्यूल"। स्लेव मॉड्यूल" या मास्टर-स्लेव (संपूर्ण) मॉड्यूल के साथ संगत।
इनपुट वोल्टेज: 3.3~6V
आकार: 1.55 सेमी * 3.98 सेमी

टिप्पणी:
इनपुट बिजली आपूर्ति 3.3~6V, 7V से अधिक को प्रतिबंधित करें
नहीं, "बिजली आपूर्ति पेवर्सिंग फंक को स्वचालित रूप से रोकें", इसलिए कृपया बिजली आपूर्ति को सही ढंग से कनेक्ट करें
हम "ब्लूटूथ मास्टर मॉड्यूल" स्थापित करने की सलाह देते हैं
एलईडी स्थिति के लिए "स्टेट" आउटपुट फ़ुट है, जब ब्लूटूथ "अनकनेक्टेड", आउटपुट "पल्स" होता है;जब ब्लूटूथ "कनेक्ट" होता है, तो आउटपुट "उच्च स्तर" होता है, हम "एमसीयू" से स्थिति निर्धारित कर सकते हैं
यदि केवल बोर्ड, कोई "ब्लूटूथ फ़ंक्शन" नहीं
