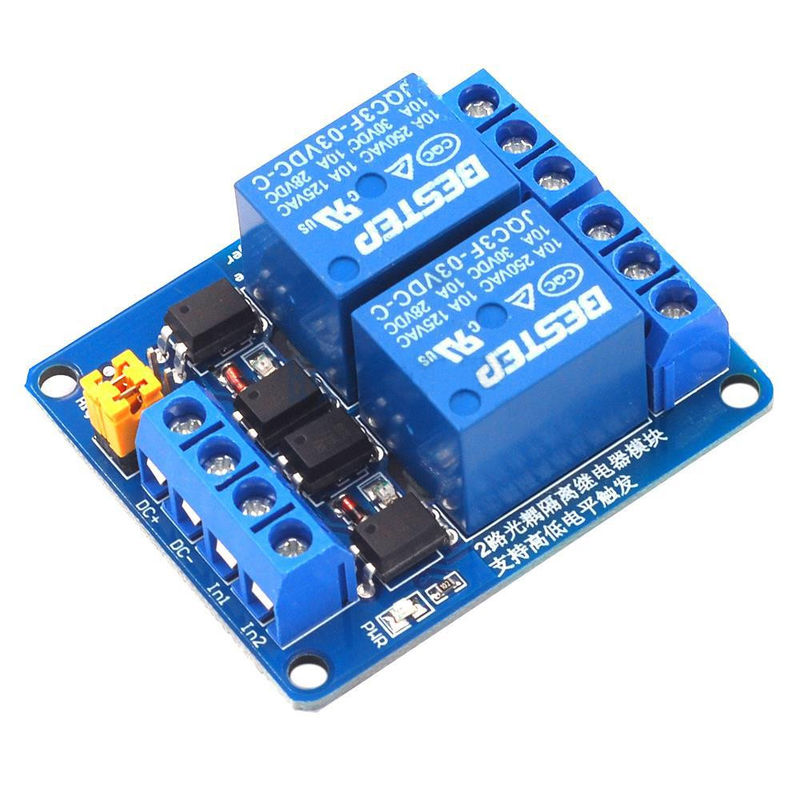

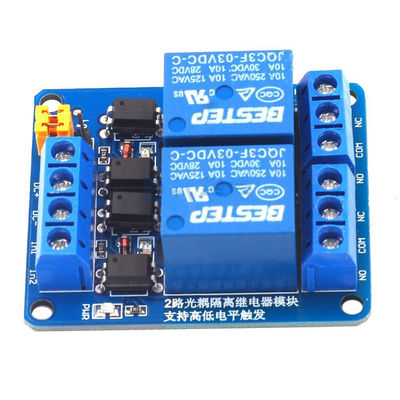

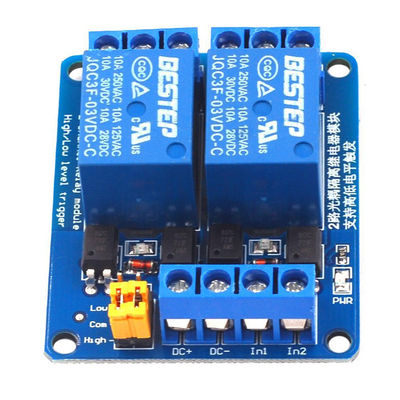

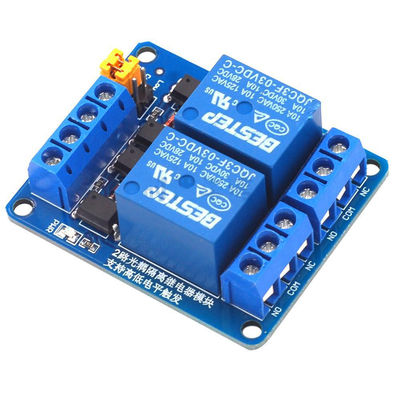

3.3V 5V 12V 24V कंट्रोल रिले मॉड्यूल 2 चैनल डुअल ऑप्टोकॉप्लर

• मॉड्यूल वास्तविक गुणवत्ता वाले रिले को अपनाता है, सामान्य रूप से खुले इंटरफ़ेस का अधिकतम भार: AC 250V/10A, DC 30V/10A;
• डबल ऑप्टोकॉप्लर अलगाव, मजबूत ड्राइव क्षमता, स्थिर प्रदर्शन का उपयोग करना;ट्रिगर करंट 5mA;
• मॉड्यूल ऑपरेटिंग वोल्टेज 5V है;
• मॉड्यूल के प्रत्येक चैनल को उच्च या निम्न स्तर के जम्पर द्वारा चालू किया जा सकता है;
• दोष-सहिष्णु डिजाइन, भले ही नियंत्रण रेखा टूट गई हो, रिले नहीं हिलेगा;
• पावर संकेतक (हरा), 2 रिले स्थिति संकेतक (लाल)
• उपयोगकर्ता के अनुकूल इंटरफ़ेस डिज़ाइन, सभी इंटरफ़ेस को सीधे वायरिंग टर्मिनलों के माध्यम से जोड़ा जा सकता है, जो बहुत सुविधाजनक है

मॉड्यूल इंटरफ़ेस:

• डीसी+: बिजली आपूर्ति के सकारात्मक ध्रुव से कनेक्ट करें (वोल्टेज रिले 5V है)
• डीसी-: बिजली आपूर्ति के नकारात्मक ध्रुव से कनेक्ट करें
• IN1-IN2: प्रत्येक चैनल की सेटिंग के अनुसार, संबंधित रिले को उच्च या निम्न स्तर द्वारा नियंत्रित किया जा सकता है।

रिले उत्पादन:

• NO1-NO2: रिले का सामान्य खुला इंटरफ़ेस।रिले बंद होने से पहले, इसे असंबद्ध छोड़ दिया जाता है।पिक करने के बाद इसे COM पर शॉर्ट कर दिया जाता है।
• COM1-COM2: रिले कॉमन इंटरफ़ेस
• NC1-NC2: सामान्य रूप से बंद रिले इंटरफ़ेस।रिले बंद होने से पहले, इसे COM के साथ शॉर्ट-सर्किट किया जाता है।

उच्च और निम्न स्तर का ट्रिगर चयन:

• S1-S2 रिले 1 - 2 के लिए उच्च और निम्न स्तर का ट्रिगर चयन है;
• जब कॉम को निम्न पर छोटा किया जाता है, तो संबंधित रिले निम्न स्तर का ट्रिगर होता है।जब कॉम को हाई पर शॉर्ट किया जाता है, तो यह एक हाई लेवल ट्रिगर होता है।
