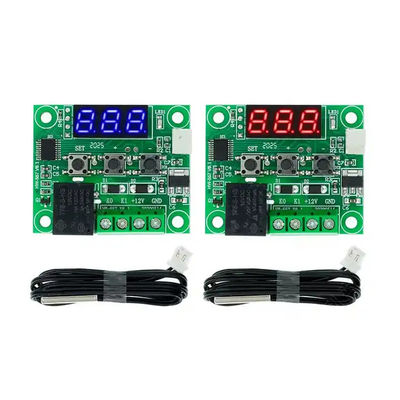

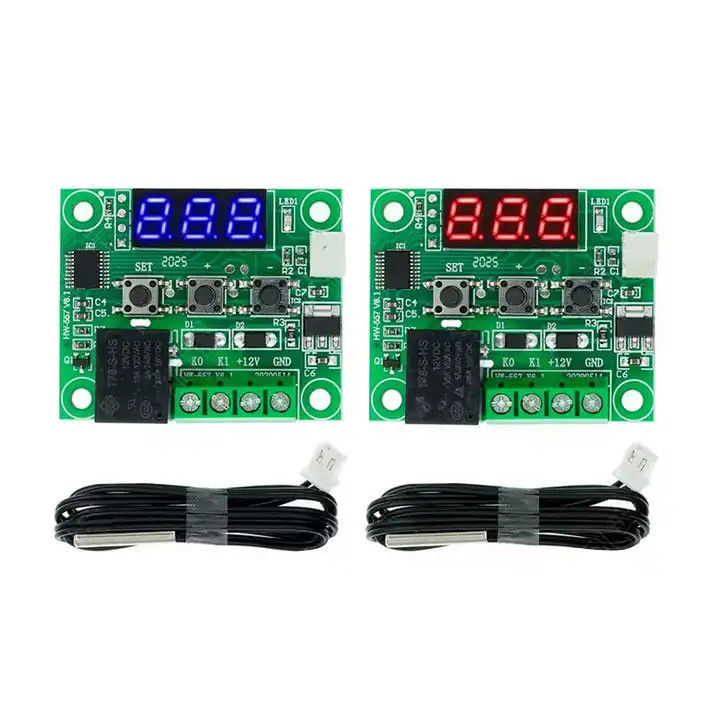

उत्पाद विवरण:
|
| निर्माता भाग संख्या: | W1209 | प्रकार: | एकीकृत परिपथ |
|---|---|---|---|
| विवरण: | W1209 तापमान नियंत्रण स्विच | परिचालन तापमान: | - 50 ~ 110 ° |
| वोल्टेज - आउटपुट: | डीसी 12 वी / 24 वी | वर्तमान - आउटपुट / चैनल: | 10:00 पूर्वाह्न |
| अनुप्रयोग: | W1209 नियंत्रक स्विच मॉड्यूल | वोल्टेज आपूर्ति: | डीसी 12 वी / 24 वी |
| समारोह: | नियंत्रक स्विच मॉड्यूल | आकार: | 10 सेमी x 10 सेमी x 3 सेमी (3.94 इंच x 3.94 इंच x 1.18 इंच) मिमी |
| तापमान नियंत्रण: | - 50 ~ 110 ° | संकल्प: | 0.1 ° -9.9 से 99.9 जबकि अन्य खंड 1 ° तापमान। |
| मानसिक तापमान माप सटीकता: | 0.1 ° | इनपुट शक्ति: | डीसी 12 वी / 24 वी |
| ताज़ा दर: | 0.5एस | इनपुट मापना: | NTC (10K0.5%) वाटरप्रूफ सेंसर |
| आउटपुट: | एक 10A रिले | पत्तन: | शेन्ज़ेन बंदरगाह। गुआंगज़ौ बंदरगाह |
| प्रमुखता देना: | डिजिटल थर्मामीटर नियंत्रक 1 10A,W1209 डिजिटल थर्मामीटर नियंत्रक,थर्मोस्टेट तापमान नियंत्रण DC12Vr |
||
उत्पाद पैरामीटर
तापमान नियंत्रण सीमा:-50°C से +110°C
तापमान माप सटीकता:0.1C

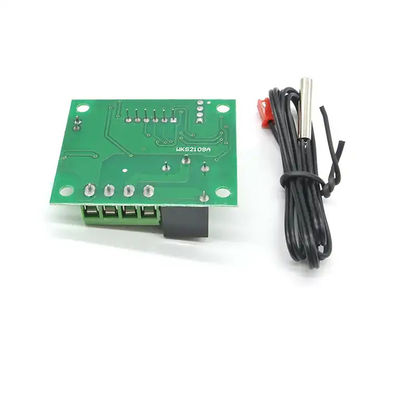

तापमान इनपुट: एनटीसी (10K 0.5%) वॉटरप्रूफ थर्मामीटर

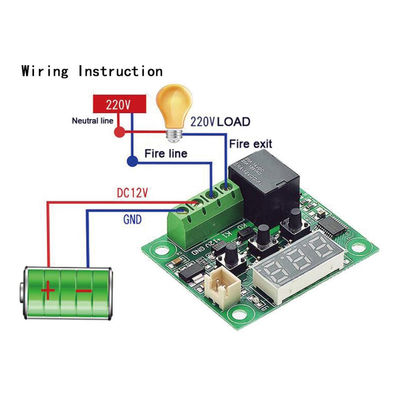

तापमान आउटपुट: 1 10A रिले
वापसी त्रुटि सटीकता: 0.1°C
उच्च तापमान संरक्षण: 0-110°C
रिज़ॉल्यूशन: 0.1°C जब -9.9 से 99.9,1C अन्यथा
इनपुट वोल्टेज: DC12V
ताज़ा आवृत्ति:0.5s
बिजली की खपत: स्थिर धारा <35mA, सक्शन धारा <65mA

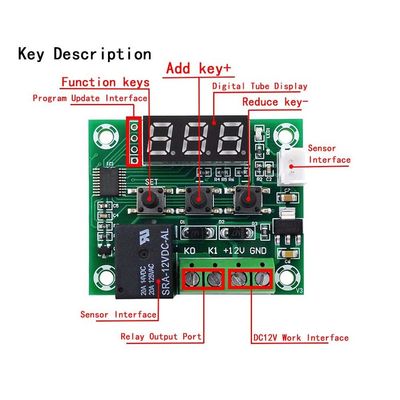

प्रदर्शन प्रकार: 028"लाल/नीला तीन अंकों वाला डिजिटल ट्यूब
मॉड्यूल का आकार: 49 * 40 मिमी
ध्यान देने योग्य मामले:
दूसरों द्वारा गलत संचालन के कारण तापमान बढ़ने के खतरे से बचने के लिए, थर्मोस्टेट में ऊपरी सीमा फ़ंक्शन होता है, जो थर्मोस्टेट द्वारा नियंत्रित अधिकतम तापमान सेटिंग बिंदु की सेटिंग सीमा को सीमित करता है।P2 पर स्विच करने के लिए +- दबाएँ।ऊपरी सीमा निर्धारित करने के लिए एक बार SET दबाएँ।उस तापमान को सेट करने के लिए +- दबाएँ जिसे चरम मान द्वारा सेट किया जा सकता है।उदाहरण के लिए, यदि इसे 60 पर सेट किया गया है, तो तापमान सेटिंग बिंदु का चरम मान केवल 60 डिग्री सेल्सियस पर सेट किया जा सकता है। तापमान सेटिंग बिंदु की सीमा का विस्तार करने के लिए, आपको ऊपरी सीमा को समायोजित करने की आवश्यकता है
P3 निम्न तापमान के लिए निचली सीमा निर्धारित करना:
दूसरों के गलत संचालन के कारण होने वाली बर्फ की रुकावट से बचने के लिए, थर्मोस्टेट में निचली सीमा निर्धारित करने का कार्य होता है, जो थर्मोस्टेट द्वारा नियंत्रित निम्न सीमा तापमान के सेटिंग बिंदु की सेटिंग सीमा को सीमित करता है।PO प्रदर्शित करने के लिए SET5 सेकंड को देर तक दबाएँ, 3 पर स्विच करने के लिए +- दबाएँ, निचली सीमा निर्धारित करने के लिए SET को एक बार दबाएँ, उस तापमान को सेट करने के लिए +1 दबाएँ जिसे चरम पर सेट किया जा सकता है।न्यूनतम मान -50 है.सेटिंग पूरी होने के बाद, वापस लौटने के लिए SET को एक बार दबाएँ और बिना किसी मुख्य क्रिया के SET या 10 सेकंड तक दबाए रखें।नियंत्रक स्वचालित रूप से पुष्टि करता है कि सेटिंग पूर्ण हो गई है।उदाहरण के लिए, तापमान सेटिंग बिंदु को 2 पर सेट करें
P4 तापमान सुधार :
जब मापा गया तापमान मानक तापमान से भिन्न होता है या उपयोगकर्ता हार्डवेयर की विशेष आवश्यकता होती है, तो इस फ़ंक्शन का उपयोग सुधार के लिए किया जा सकता है।सुधार के बाद का तापमान = सुधार से पहले का तापमान + सुधार की प्रभावी सीमा -7.0 ~ 7.0 (यूनिट सी) है। पीओ प्रदर्शित करने के लिए 5 सेकंड के लिए SET को देर तक दबाएं, P4 में बदलने के लिए + सब कुछ दबाएं, सुधार के लिए SET को एक बार दबाएं, SET के लिए +- दबाएं सुधार मान, पूरा होने के बाद वापस लौटने के लिए SETonce दबाएँ, स्वचालित रूप से पूरा होने की पुष्टि करने के लिए कंट्रोलर को दबाए बिना सेट या 10 सेकंड तक दबाएँ।
