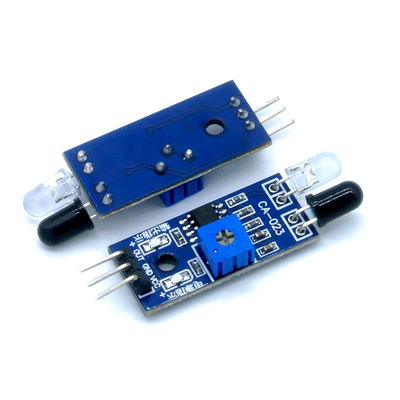

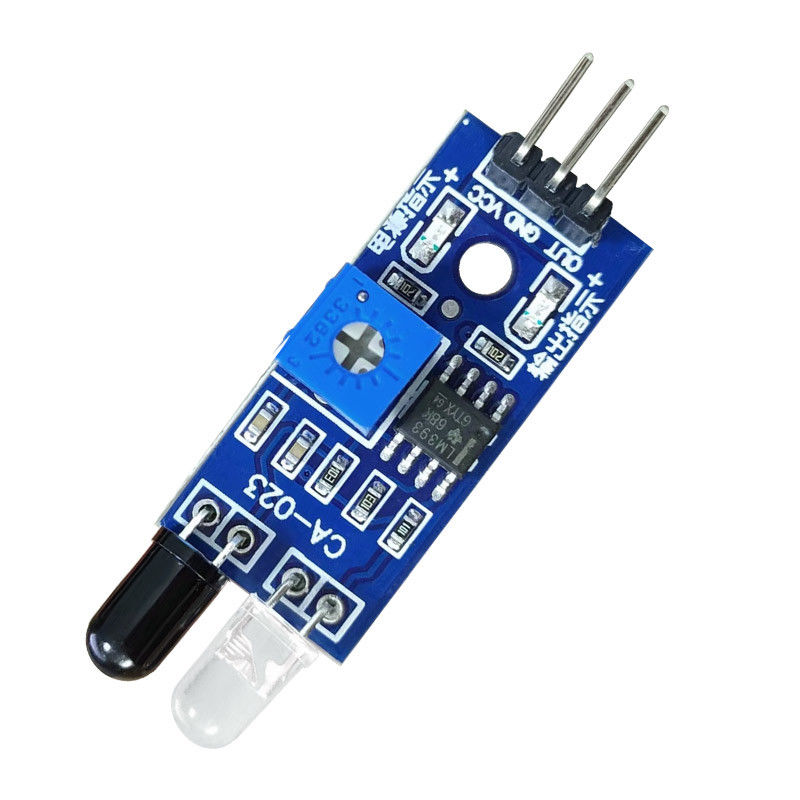

CA023 स्मार्ट सेंसर मॉड्यूल आईआर इन्फ्रारेड बाधा बचाव सेंसर मॉड्यूल

आईआर इन्फ्रारेड बाधा निवारण सेंसर मॉड्यूल का व्यापक रूप से रोबोट बाधा निवारण, बाधा निवारण कार, लाइन काउंट और ब्लैक एंड व्हाइट लाइन ट्रैकिंग आदि में उपयोग किया जा सकता है।

मॉड्यूल दूरी 2 ~ 30 सेमी का पता लगाता है, पता लगाने का कोण 35 डिग्री है, क्षमता का पता लगाने वाली दूरी को समायोजित किया जाता है।

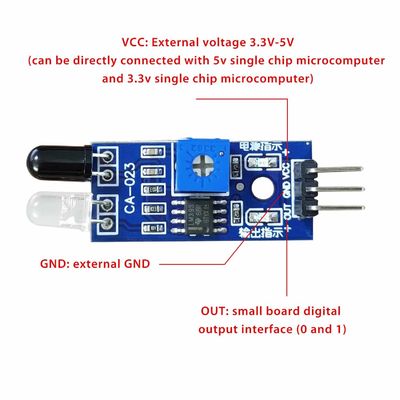

आउटपुट पोर्ट OUT सेंसर मॉड्यूल को सीधे माइक्रोकंट्रोलर IO पोर्ट से जोड़ा जा सकता है, आप सीधे 5V रिले चला सकते हैं।
इसमें इन्फ्रारेड संचारण और प्राप्त करने वाली ट्यूब की एक जोड़ी होती है, ट्यूब इन्फ्रारेड एक निश्चित आवृत्ति उत्सर्जित करती है, जब दिशा का पता लगाता है तो बाधाओं (प्रतिबिंबित सतह) से मिलता है, प्रतिबिंबित इन्फ्रारेड प्राप्त ट्यूब, तुलनित्र सर्किट प्रसंस्करण के बाद, हरा संकेतक एक ही समय में प्रकाश करेगा सिग्नल आउटपुट इंटरफ़ेस आउटपुट डिजिटल सिग्नल (एक निम्न स्तर सिग्नल) के लिए।

3-5V डीसी बिजली आपूर्ति मॉड्यूल के लिए इस्तेमाल किया जा सकता है।इसमें लाल पावर इंडिकेटर है.
