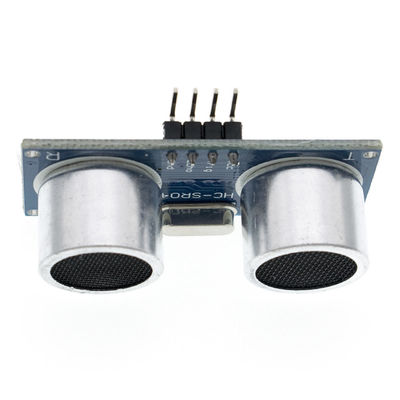

Arduino डिटेक्टर रेंजिंग के लिए HC-SR04 दूरी मापने वाला ट्रांसड्यूसर सेंसर 2cm-450cm

1, इस मॉड्यूल का प्रदर्शन स्थिर और दूरी का सटीक माप है।और तुलनीय विदेशी SRF05, SRF02 अल्ट्रासोनिक रेंजिंग मॉड्यूल।मॉड्यूल परिशुद्धता, ब्लाइंड स्पॉट (2 सेमी) सुपर क्लोज, स्थिर दूरी माप इस उत्पाद के आधार पर सफलतापूर्वक बाजार में उपलब्ध है!यह मॉड्यूल GH-311 एंटी-थेफ्ट मॉड्यूल की पूरी तरह से मामूली क्षमता है

दो मुख्य तकनीकी पैरामीटर:
1: वोल्टेज: DC5V
2: शांत धारा: <2mA
3: लेवल आउटपुट: उच्च-5V का आउटपुट
4: स्तर: 0V का अंत
5: इंडक्शन एंगल: 15 डिग्री से अधिक नहीं: डिटेक्शन रेंज: 2 सेमी-450 सेमी

7: उच्च परिशुद्धता: 0.3 सेमी तक

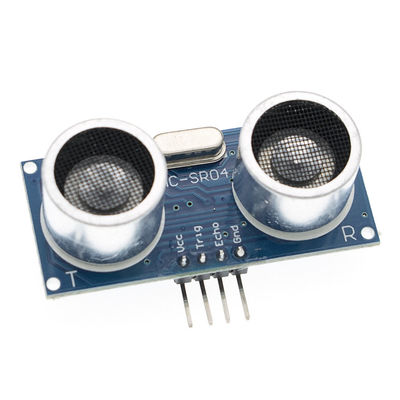

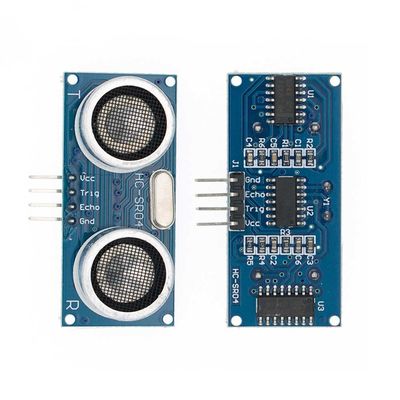

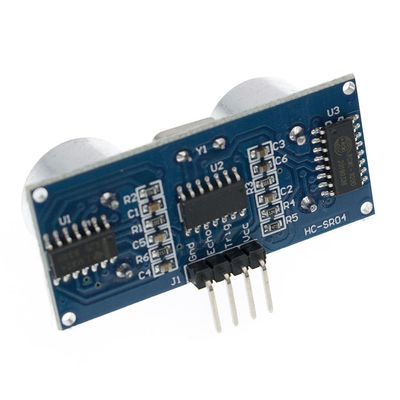

पैनल वायरिंग, वीसीसी, ट्रिगर (नियंत्रण पक्ष), इको (प्राप्त अंत), आउट (खाली पैर), जीएनडी

नोट: ट्रिप-पिन आंतरिक पुल-अप 10K अवरोधक, डाउन ट्रिप माइक्रोकंट्रोलर IO पोर्ट पिन, और फिर 10us पल्स सिग्नल।

इस मॉड्यूल के लिए स्विच आउटपुट पिन के रूप में आउट पिन, जब एंटी-थेफ्ट मॉड्यूल, रेंजिंग मॉड्यूल इस पैर का उपयोग नहीं करते हैं!

नोट: मॉड्यूल डाला जाना चाहिए, सौभाग्य से, सर्किट बोर्ड फिर से सक्रिय हो गया है, और उच्च खराबी से बचें, अगर वे हल होने से पहले फिर से सक्रिय हो गए हैं।

इस मॉड्यूल को रेंजिंग प्रोग्राम प्रदान किया जा सकता है: C51, PIC18F877 माइक्रोकंट्रोलर योशितात्सु तीन एमसीयू परीक्षण संदर्भ।

3 मॉड्यूल URF04 काम करता है:

(1) आईओ ट्रिगर कम से कम 10us उच्च सिग्नल तक;
(2) मॉड्यूल स्वचालित रूप से आठ 40 किलोहर्ट्ज़ वर्ग तरंग भेजता है, स्वचालित रूप से पता लगाता है कि सिग्नल वापस आता है या नहीं;
(3) उच्च आईओ आउटपुट पर लौटने का संकेत, लॉन्च से वापसी तक अल्ट्रासोनिक समय की उच्च अवधि।

परीक्षण दूरी = (उच्च समय * ध्वनि की गति (340एम/एस))/2;

इस उत्पाद का उपयोग करना आसान है, और 10US से ऊपर का कंट्रोल पोर्ट, आप प्राप्तकर्ता पोर्ट पर उच्च आउटपुट की प्रतीक्षा कर सकते हैं।एक आउटपुट टाइमर को खोल सकता है जिसे तब पढ़ा जा सकता है जब यह पोर्ट कम दूरी पर जाने वाले समय के लिए टाइमर मान पर जाता है।माप के ऐसे निरंतर चक्र में, आप उस मूल्य को मापने के लिए आगे बढ़ते हैं जिसे हम प्राप्त कर सकते हैं ~~~

मॉड्यूल काम करता है:

(1) आईओ ट्रिगर कम से कम 10us उच्च सिग्नल तक;
(2) मॉड्यूल स्वचालित रूप से आठ 40 किलोहर्ट्ज़ वर्ग तरंग भेजता है, स्वचालित रूप से पता लगाता है कि सिग्नल वापस आता है या नहीं;
(3) लौटने का संकेत, एक उच्च आईओ आउटपुट, उच्च अवधि

लॉन्च से वापसी तक अल्ट्रासोनिक समय।परीक्षण दूरी = (उच्च समय * ध्वनि की गति (340एम/एस))/2;
