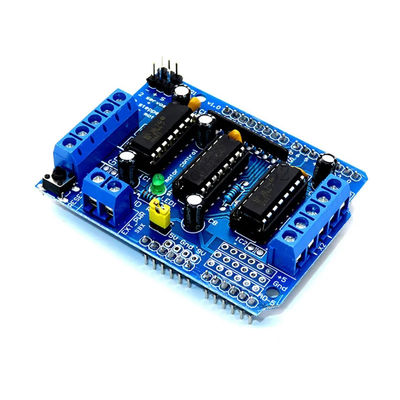

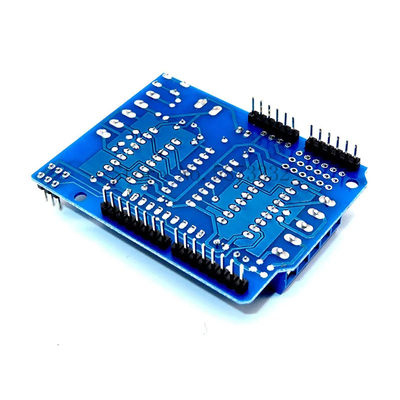

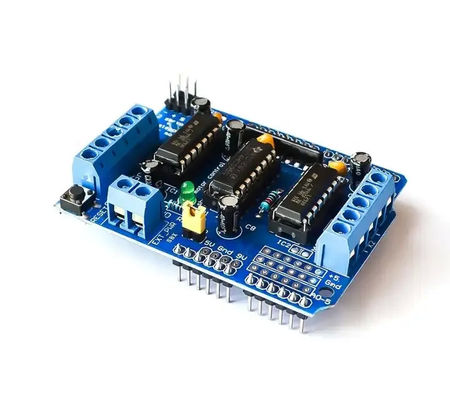

L293D मोटर नियंत्रण शील्ड मोटर एच-ब्रिज Arduino मोटर ड्राइव विस्तार शील्ड

उत्पाद का वर्णन:

L293D एक मोनोलिथिक एकीकृत, उच्च वोल्टेज, उच्च धारा, 4-चैनल ड्राइवर है,आप DC मोटर्स और 36 वोल्ट तक की बिजली की आपूर्ति का उपयोग कर सकते हैं, L293D चिप को एक प्रकार के एच-ब्रिज के रूप में भी जाना जाता है,जो आम तौर पर एक विद्युत सर्किट है जो एक आउटपुट पर किसी भी दिशा में एक भार के माध्यम से एक वोल्टेज लागू करने में सक्षम बनाता है, उदाहरण के लिए मोटर

2 इंटरफेस के लिए 5V Servo Arduino के लिए कनेक्ट उच्च-रिज़ॉल्यूशन समर्पित टाइमर - कोई jitter.Can ड्राइव 4DC मोटर्स या 2 स्टेपर मोटर्स या 2 Servo.व्यक्तिगत 8-बिट गति चयन के साथ 4 द्वि-दिशात्मक डीसी मोटर तक. एक-कोइल, डबल-कोइल या इंटरलेटेड स्टेपिंग के साथ 2 स्टेपर मोटर्स (एकल ध्रुवीय या द्विध्रुवीय) तक4 एच-ब्रिजः प्रत्येक ब्रिज थर्मल सुरक्षा के साथ 0.6A (1.2A पीक करंट) प्रदान करता है, मोटर्स को चालू कर सकता है4.5V से 36V DCPull नीचे प्रतिरोध के दौरान मोटर निष्क्रिय रखने

नीचे खींचो प्रतिरोधों पावर-अप के दौरान बंद मोटर्स रखने
2 बाहरी टर्मिनल पावर इंटरफेस, सेपरेटलॉजिक/मोटर सप्लाई के लिएArduino Mega, Diecimila & Duemilanove Reset बटन के लिए संगत परीक्षण किया गया।

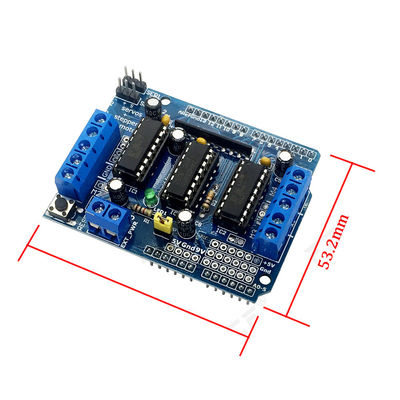

आकारः 70*55 मिमी
