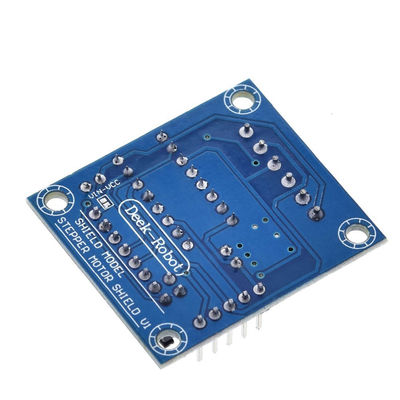

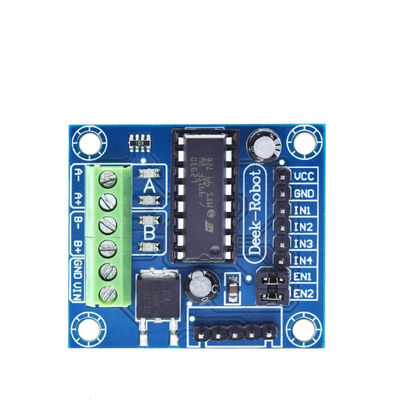

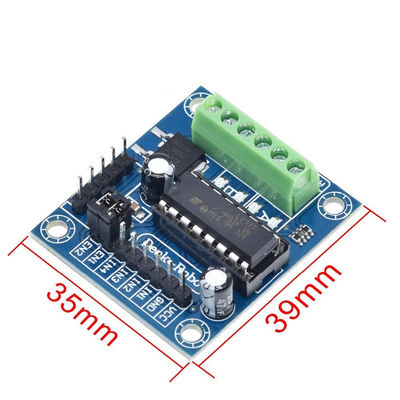

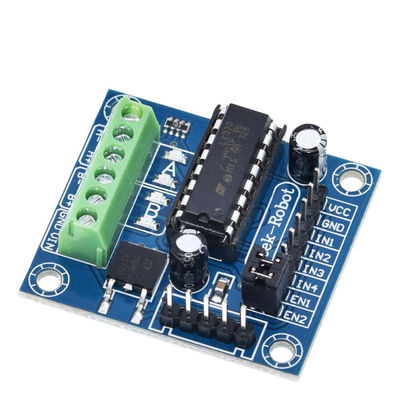

L293 L293D डीसी मोटर ड्राइव शील्ड मिनी 4CH 4 चैनल Arduino मोटर ड्राइव विस्तार शील्ड

आवेदन का दायरा:
Arduino शुरुआती, Arduino प्रयोगात्मक उपकरण मंच, Arduino इंटरैक्टिव इलेक्ट्रॉनिक्स, Arduino रोबोट, आदि।

विशेषताएं:
कई कार्य, संचालित करने में आसान, एक शक्तिशाली ड्राइवर पुस्तकालय समर्थन और कार्य अद्यतन

नुकसानः
एक ही समय में चार-तरफा मोटर चलाते समय उच्च I/0 खपत (AR-Duino में कम L / 0 वाले संस्करण की तुलना में),कम शक्ति·चार तरफ़ा डीसी मोटर या दो तरफ़ा स्टेपिंग मोटर और दो तरफ़ा स्टीयरिंग गियर चला सकता है, समर्थन Arduino
यूनो, Arduino मेगा 2560.

आप मेल खा सकते हैंः

चार तरफ़ा डीसी मोटर और दो तरफ़ा स्टीयरिंग गियर चलाना, दो तरफ़ा डीसी मोटर और एक तरफ़ा स्टेपिंग मोटर और दो तरफ़ा स्टीयरिंग गियर चलाना, दो तरफ़ा स्टेपिंग मोटर और दो तरफ़ा स्टीयरिंग गियर चलाना।

Arduino इलेक्ट्रॉनिक निर्माण के लिए एक अच्छा परिचय है। मोटर एक्सटेंशन बोर्ड के साथ, यह रोबोट विकास के लिए एक अच्छा मंच हो सकता है।एक पूरी तरह कार्यात्मक मोटर एक्सटेंशन बोर्ड विभिन्न सरल से थोड़ा जटिल परियोजनाओं को चलाने में सक्षम है.

यह एक आम तौर पर इस्तेमाल किया डीसी मोटर ड्राइव मॉड्यूल है, 293 डी चिप का उपयोग कर छोटे वर्तमान डीसी मोटर ड्राइव चिप.जो उत्साही लोगों के लिए Arduino पर आधारित तेजी से विकसित करने के लिए आसान बनाता है.

उत्पाद पैरामीटरः

2 5V सर्वो मोटर्स (अर्डिनो से जुड़ा सर्वो अंत उच्च-रिज़ॉल्यूशन उच्च-सटीक टाइमर - कोई झटके नहीं!

चार द्विदिशीय डीसी मोटर्स और चार-तरफा पीडब्ल्यूएम गति विनियमन तक -- (लगभग.0.5% रिज़ॉल्यूशन) ।

सकारात्मक और नकारात्मक नियंत्रण, एकल/डबल चरण नियंत्रण, चरणबद्ध या माइक्रो-चरण और घूर्णन कोण नियंत्रण के लिए 2 स्टेपर मोटर तक।

चार-तरफा एच-ब्रिजः L293D चिप प्रदान करता है।0.6A (पीक 1.2A) विद्युत धारा प्रति ब्रिज थर्मल पावर ऑफ सुरक्षा के साथ,4.5V से 36V तक

खींचने का प्रतिरोध यह सुनिश्चित करता है कि बिजली चालू होने पर मोटर स्टॉप स्थिति में रहे।

आसान वायरिंग (10-22AWG) और बिजली की आपूर्ति के लिए बड़े टर्मिनल टर्मिनल।

Arduino रीसेट बटन के साथ।

·2 बड़े टर्मिनल बाहरी पावर टर्मिनल लॉजिक और मोटर ड्राइव पावर को अलग करते हैं।

मेगा, डिएसिमिला, और ड्यूमिलानोव के साथ संगत.
